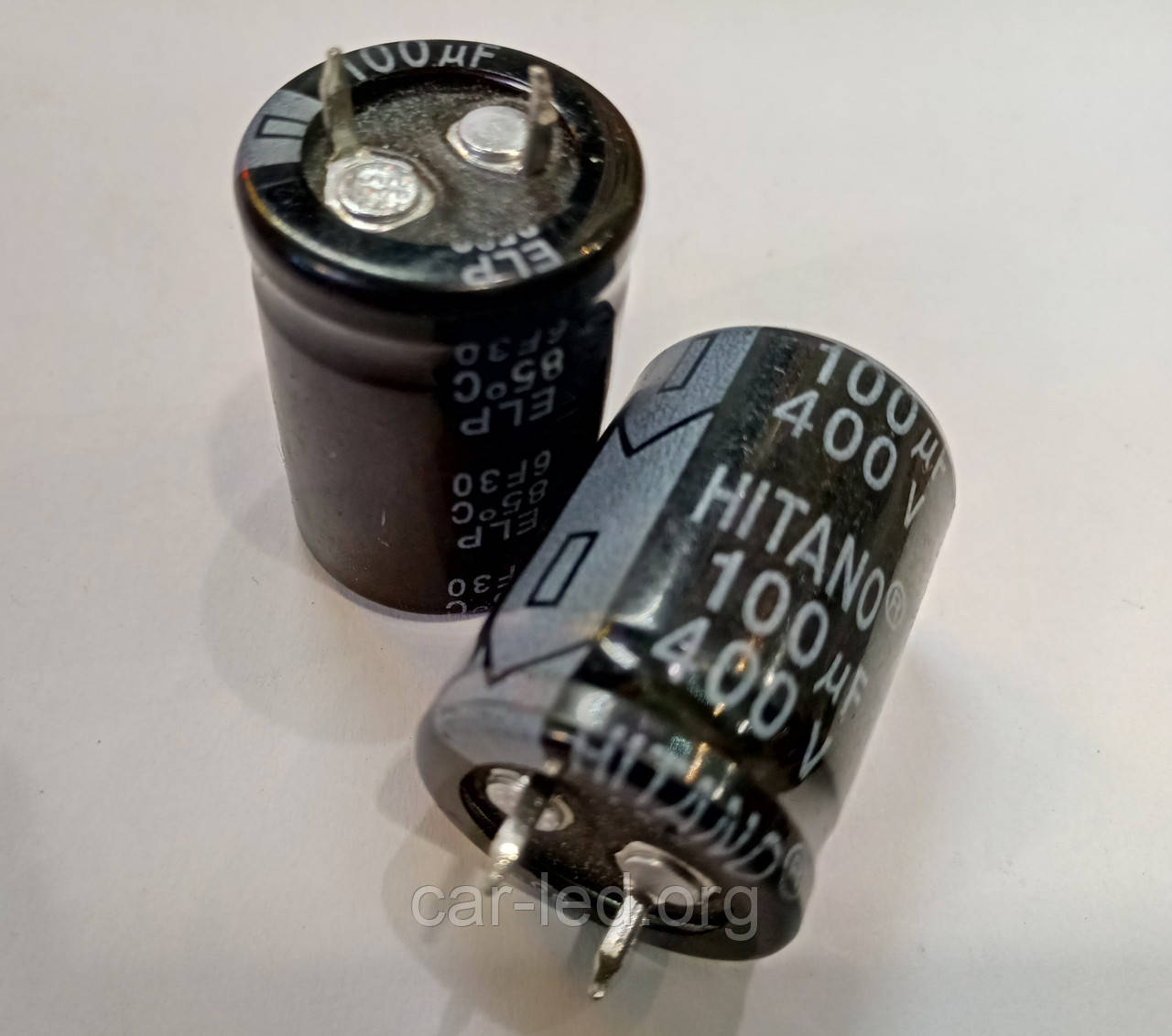

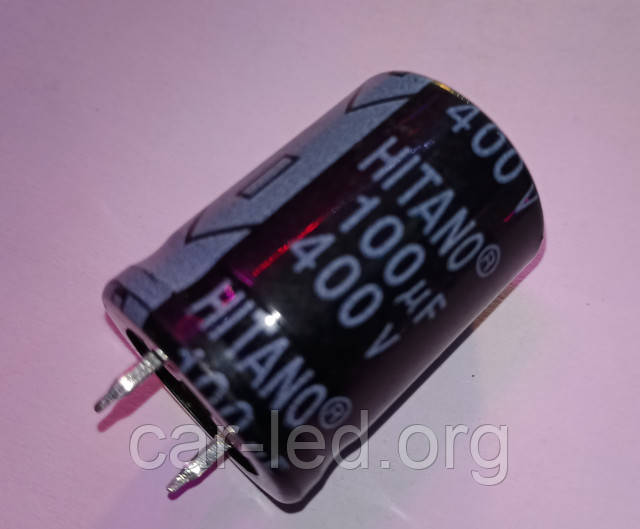

Name: 100mkf - 400v ELP 22x30mm (6f30-Hitano), 85°C конденсатор електролітичний
Brand: Hitano
SKU: 100mkf - 400v ELP 22-30
Price: 48.90 UAH
Availability: InStock

Серія ELP ― електролітичні конденсатори загального застосування з жорсткими виведеннями, 85 °C

Серія ELP ― алюмінієві електролітичні конденсатори загального застосування з жорсткими виведеннями, 85 °C.

Виробник HITANO.

- розширений діапазон робочих напруг 6,3~500V

Основні параметри

Характеристики

Інтервал робочих температур

U,B≤350 : -40 ~ +85°C,U,B >350 : -25 ~ +85°C

Допустиме відхилення місткості

±20% при 120Hz, 20°C

Струм витоку, max

I=3√CV(μА)(после 5 мин)

Тангенс кута втрат, max (при 120Hz, 20°C)

За місткості > 1000μF tan chor зростає на 0,01 на кожні 1000μF від значень нижче

U,B	6.3	10	16, 25	35	50, 63	80, 100	160~400	450, 500
tanδ	0.45	0.40	0.35	0.30	0.25	0.20	0.15	0.20

Зміна параметрів після 2000 годин роботи (за номінальної напруги та 85 °C)

Струм витоку	менше початкового значення
Зміна місткості	в межах ±20% від початкового значення
tan δ	менш ніж 200% від початкового значення

Зберігання (без навантаження впродовж 1000 год за 85 °C)

Струм витоку	менше початкового значення
Зміна місткості	в межах ±15% від початкового значення
tan δ	менш ніж 150% від початкового значення

Конденсатори серія ELP 85С, 3000 h

Температурний діапазон	WV≤ 350: -40~+85^oC, WV >350: -25~+85^oC
Струм витоку (макс.)	I=3√CV (μA) (после 5 минут)
Допустиме відхилення місткості	±20% за 120 Гц, 20^оЗ
Діелектричні втрати (tanö) за 120 Гц, 20^оЗ (макс)	За місткості >10000 мкФ: tan ÷ збільшується на 0,01 на кожні 1000 мкФ
	WV	6.3	10	16; 25	35	50; 63	80; 100	160~400	450; 500
	Tan δ	0.45	0.40	0.35	0.30	0.25	0.20	0.15	0.20
Зміна параметрів після 2000 год роботи за номінальної напруги та 85^оЗ	Струм витоку					початкове значення, або менше
	Зміна місткості					в межах +-20% від початкового значення
	Tan δ					менш ніж 200% від початкового значення

Габаритні розміри та максимальний струм пульсації

μф\ мВ	16			25			35			50
4700							22x30 3.06	25.4x25 2.98		22x40 3.83	25.4x35 3.98	30x25 3.86	35x25 4.19
10000	22x25 3.32			22x40 3.95	25.4x30 3.89	30x25 3.99	22x50 4.68	25.4x40 4.68	30x30 4.58			30x45 6.07	35x35 5.97
15 000	22x35 4.29	25.4x30 4.45	30x25 4.56	22x50 4.94	25.4x40 4.94	30x35 5.10		30x40 5.72	35x35 5.88				35x45 7.20
22 000	22x50 5.51	25.4x40 5.51	30x30 5.39		30x45 6.22	35x35 6.12		35x45 7.07	40x40 7.20				40x50 8.54
33 000		30x40 6.56	35x30 6.41		35x45 7.35	40x40 7.48			40x50 8.46
100 000			40x60 10.2	÷ розмір корпусу D x L (mm) ÷ струм пульсації (A rms) за 85^оС, 120 Гц (*реальні зміни струму пульсації см. таблиці нижче)

μф\мВ	63				80					100
1500					22x30 2.67					22x35 2.83	25.4x30 2.93	30x25 3.00
2200	22x30 2.50	25.4x25 2.58			22x35 3.25	25.4x30 3.36	30x25 3.45			22x45 3.58	25.4x40 3.74	30x30 3.66
3300	22x35 3.14	25.4x30 3.26	30x25 3.34		22x45 4.18	25.4x40 4.36	30x30 4.27				25.4x50 4.76	30x40 4.72	35x35 4.85
4700	22x50 4.19	25.4x40 4.19	30x35 4.10	35x30 4.19		25.4x50 5.44	30x40 5.39	35x30 5.27				30x50 5.86	35x40 5.80
10000			30x50 6.32	35x40 6.25					40x50 8.14

μф\мВ	160				200				250
150									22x25 0.90	25.4x20 0.92
220	22x20 1.01				22x25 1.09	25.4x20 1.11			22x25 1.09	25.4x25 1.19	30x20 1.22
330	22x25 1.33	25.4x20 1.36			22x30 1.42	25.4x25 1.46	30x20 1.49		22x35 1.50	25.4x30 1.56	30x25 1.60	35x20 1.62
470	22x30 1.69	25.4x25 1.75	30x20 1.78		22x35 1.79	25.4x30 1.86	30x25 1.90	35x20 1.94	22x45 1.98	25.4x35 1.96	30x30 2.02	35x25 2.06
1000	22x50 3.01	25.4x40 3.01	30x30 2.95	35x25 3.01			30x40 3.26	35x30 3.18			30x45 3.40	35x40 3.50
1500			30x40 3.73	35x35 3.83			30x50 4.06	35x40 4.01				35x50 4.35	40x50 4.60

μФ/мВ	350				400					450
68					22x20 0.56					22x25 0.46	25.4x20 0.47
82	22x20 0.62				22x25 0.66	25.4x20 0.68				22x30 0.54	25.4x25 0.56	30x20 0.57
100	22x25 0.73	25.4x20 0.75			22x30 0.78	25.4x25 0.81	30x20 0.82			22x35 0.63	25.4x30 0.65	30x25 0.67	35x20 0.68
120	22x30 0.86	25.4x25 0.88	30x20 0.90		22x30 0.86	25.4x25 0.88	30x20 0.90			22x40 0.73	25.4x35 0.76	30x25 0.73	35x20 0.75
150	22x35 1.01	25.4x30 1.05	30x20 1.01		22x35 1.01	25.4x30 1.05	30x25 1.08	35x20 1.09		22x50 0.89	25.4x40 0.89	30x30 0.87	35x25 0.89
220	22x45 1.35	25.4x35 1.34	30x30 1.38	35x25 1.41	22x45 1.35	25.4x40 1.41	30x30 1.38	35x25 1.41			25.4x50 1.18	30x40 1.17	35x30 1.14
270		25.4x45 1.64	30x35 1.61	35x25 1.65		25.4x45 1.64	30x35 1.61	35x30 1.65				30x45 1.35	35x35 1.33
330		25.4x50 1.89	30x40 1.87	35x30 1.83		25.4x50 1.89	30x40 1.87	35x30 1.83				30x50 1.55	35x40 1.54
470			30x50 2.43	35x40 2.40			30x50 2.43	35x40 2.40					35x50 1.99	40x40 1.95
680			35x50 3.13	40x40 3.06					40x50 3.31					40x60 2.70
820				40x50 3.63					40x60 3.89

Збільшення максимально допустимого струму пульсації залежно від температури					Збільшення максимально допустимого струму пульсації залежно від частоти
температура ^ОЗ	40	60	70	85	за 315В~	50 Гц	120Гц	300 Гц	1 кГц	10кГц~
множник	1.9	1.42	1.3	1.0	множник	0.88	1	1.5	1.20	1.40

Мінімальний допуск емкості

5 %

Максимальний допуск емкості

20 %

Тип діелектрика

Електроліт

Тангенс угла диэлектрических потерь

0.2

Тип конденсатора

Високовольтний

Висота

30 мм

Виробник

Hitano

Діаметр

22 мм

Тип корпусу

Металофольгірований

Максимальна робоча температура

85 град.

Номінальна робоча напруга

400 В

Ємність конденсатору

100 мкФ

Тип ємності

Постійна

Технічний опис:

завантажити PDF в специфікації

Допустиме відхилення ємності:

±20% при 120 hz, +20°C

Інтервал робочих температур:

-25°C ~+85°C

Тангенс кута втрат:

0,25 max. при 120Hz, +20°C
