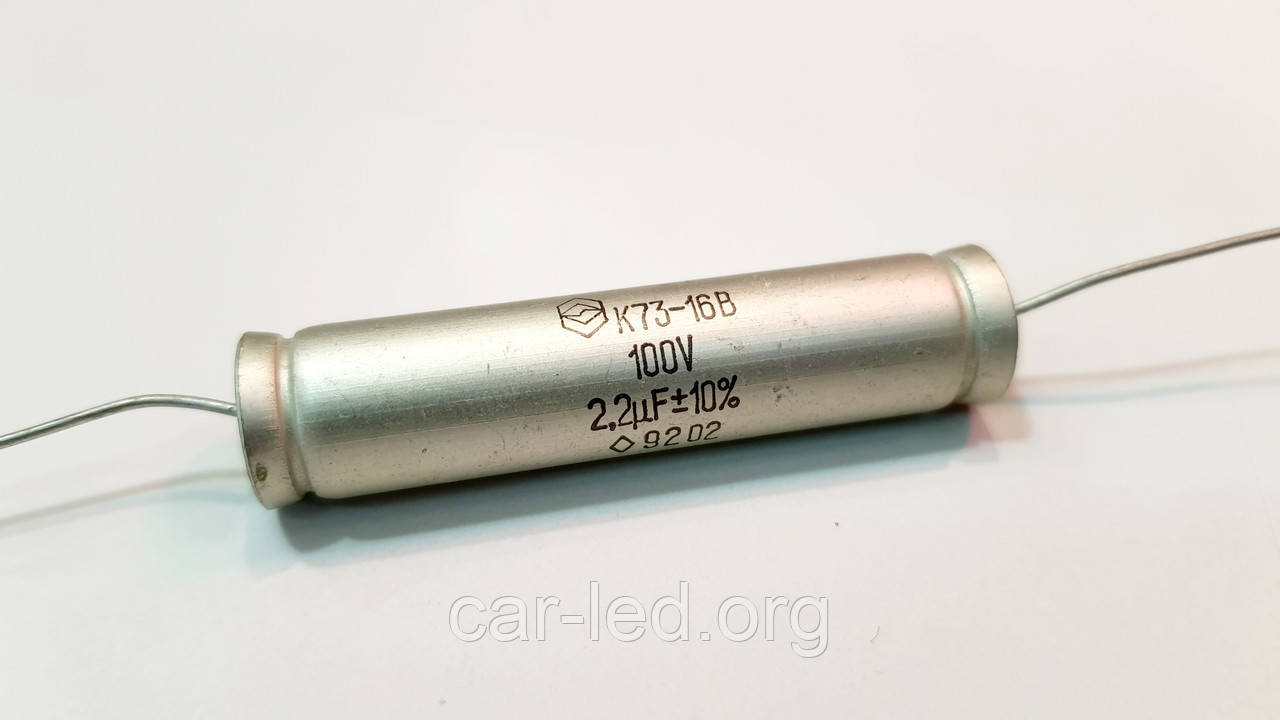

К73-16В 2,2мкФ±10% 100В. Конденсатор метало-плівковий, поліетилентерефталатний
- Готово до відправки
- Код: К73-16В 100в 2.2 мкф
40,50 ₴
Мінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
К73-16В 100в 2.2 мкф
Конденсаторы К73-16 полиэтилентерефталатные с металлизированными обкладками.
Выпускаются в алюминиевых цилиндрических корпусах с аксиальными проволочными выводами и залитых по торцам эпоксидным компаундом.
Предназначены для работы в качестве встроенных элементов внутри комплектных изделий в цепях постоянного, переменного, пульсирующего токов и в импульсном режиме.
Изготавливаются в исполнении для умеренного и холодного климата [УХЛ] и во всеклиматическом исполнении [В].
Технические условия:
- приёмка «ОТК» - АДПК.673633.000 ТУ;
- приёмка «ВП» - ОЖ0.461.108 ТУ;
- приёмка «ОС» - ОЖ0.461.108 ТУ, ОЖ0.461.138 ТУ.
Основные технические параметры конденсаторов К73-16:
- Диапазон номинальных ёмкостей ....... 0,001... 22,0 мкФ;
- Номинальное напряжение ....... 63; 100; 160; 250; 400; 630; 1000; 1600 В;
- Допускаемые отклонения ёмкости ....... ±5; ±10; ±20 %;
- Тангенс угла потерь, не более ....... 0,012;
- Сопротивление изоляции вывод-вывод, не менее ....... 7500 МОм;
- Сопротивление изоляции вывод-корпус, не менее ....... 30000 МОм;
- Постоянная времени в нормальных климатических условиях, не менее ....... 4000 МОм х мкФ;
- Относительная влажность воздуха при температуре +35 °C ....... 98 %;
- Диапазон температур ....... -60... +125 °С;
- Минимальная наработка, не менее ....... 10000 часов;
- Срок сохраняемости, не менее ....... 15 лет.
Пример обозначения при заказе:
- Конденсатор К73-16 - 1000В - 0,015мкФ - ±10% - В - ОЖ0.461.108ТУ.
Основные технические характеристики конденсаторов К73-16:
Тип конденсатора |
Диапазон номинальных ёмкостей |
Номинальное напряжение, В |
Допускаемые отклонения ёмкости, % |
Тангенс угла потерь |
Сопротивление изоляции, МОм |
Постоянная времени МОм х мкФ |
Срок сохраняемости, лет |
Температура окружающей среды, °С |
---|---|---|---|---|---|---|---|---|
К73-16 | 0,1… 22,0 мкФ | 63 | ±5; ±10; ±20 | <0,012 | >7500 | >4000 | >15 | -60… +125 |
0,1… 12,0 мкФ | 100 | ±5; ±10; ±20 | <0,012 | >7500 | >4000 | >15 | -60… +125 | |
0,047… 6,8 мкФ | 160 | ±5; ±10; ±20 | <0,012 | >7500 | >4000 | >15 | -60… +125 | |
0,047… 10,0 мкФ | 250 | ±5; ±10; ±20 | <0,012 | >7500 | >4000 | >15 | -60… +125 | |
0,0022… 1,0 мкФ | 400 | ±5; ±10; ±20 | <0,012 | >7500 | >4000 | >15 | -60… +125 | |
0,001… 0,47 мкФ | 630 | ±5; ±10; ±20 | <0,012 | >7500 | >4000 | >15 | -60… +125 | |
0,0047… 0,22 мкФ | 1000 | ±5; ±10; ±20 | <0,012 | >7500 | >4000 | >15 | -60… +125 | |
0,0047… 0,1 мкФ | 1600 | ±5; ±10; ±20 | <0,012 | >7500 | >4000 | >15 | -60… +125 |
Наименование | 2,2мкФ±10% 100В К73-16 Конденсатор металлопленочный, полиэтилентерефталатный |
Минимальная наработка | 15000 час. |
Минимальный срок сохраняемости, лет | 12 |
Дата выпуска | |
Торговая марка | Завод КОНДЕНСАТОРОВ, Кузнецк |
Страна происхождения | СССР |
ТУ | ОЖО 461.108 ТУ |
Вид приемки | "5" |
Материал корпуса | алюминий |
Герметичность | уплотненный |
Конструкция выводов,контактов | разнонаправленные |
Метод монтажа | tht |
Фактическая маркировка | K73-16 100V 2,2µF±10% |
Конструктивные особенности | алюминиевый корпус, разнонаправленные выводы |
Вид упаковки | картонная коробка |
Доупаковка | картонная пластина |
Состояние упаковки | заводская |
Кратность отгрузки | 1 |
Габаритные размеры L*W*H | |
Высота корпуса | mm |
Длина выводов | 25 mm |
Масса изделия, гр. | 1,5 |
Английская транскрипция | K73-16 2,2µF±10% 100V |
Интервал рабочих температур | от -60 до +125°C |
Относительная влажность | до 98% |
Атмосферное давление | 5-800 мм рт.ст. |
Номинальное напряжение | 100 V |
Номинальная емкость | 2,2 µF |
Допустимое отклонение емкости | ±10 % |
Тангенс угла потерь | ≤0,012 |
Основні | |
---|---|
Тип конденсатора | Високовольтний |
Тип діелектрика | Плівкова |
Ємність конденсатору | 2.2 мкФ |
Тип корпусу | Плівкова |
Мінімальний допуск емкості | 5 % |
Максимальний допуск емкості | 10 % |
Тип ємності | Постійна |
Номінальна робоча напруга | 63 В |
Тангенс угла диэлектрических потерь | 0.2 |
Мінімальна робоча температура | -50 град. |
Максимальна робоча температура | 125 град. |
Користувальницькі характеристики | |
Країна походження | СРСР |
- Ціна: 40,50 ₴
