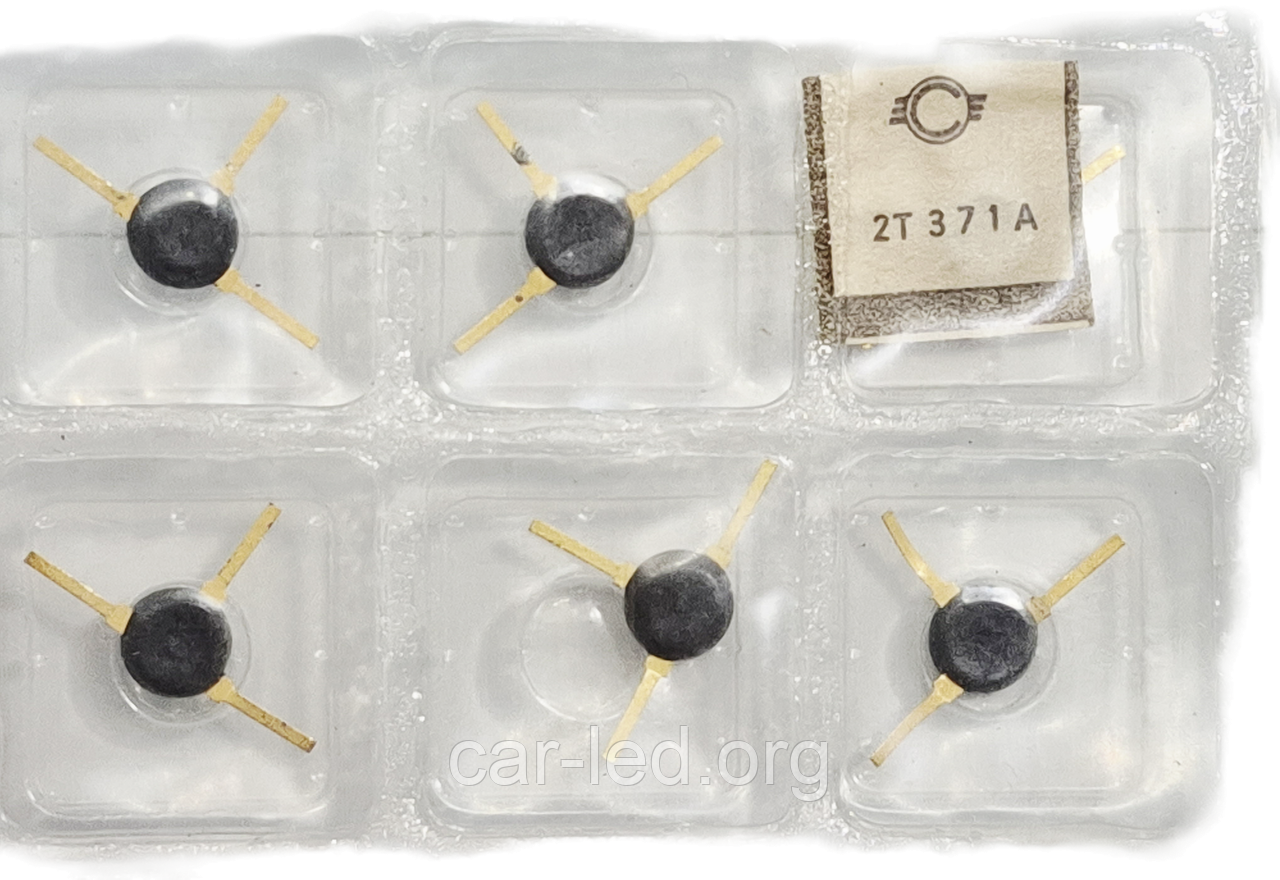

2Т371А кремнієвий транзистор NPN (3ГГц 10В) (КТ14)
- Готово до відправки
- Код: 2Т371А
78,60 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-70-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
2Т371А кремнієвий транзистор NPN (3ГГц 10В) (КТ14)Готово до відправки
78,60 ₴
Опис
Характеристики
Інформація для замовлення
2Т371А кремнієвий транзистор NPN (3ГГц 10В) (КТ14)
2Т371А
Транзистори кремнієві епітаксиально-планарні структури n-p-n надвисокочастотні посилені зі нормованим коефіцієнтом шуму.
Призначені для застосування в підсилювачах надвисоких частот.
Транзистори 2Т371А, КТ371А випускаються в металокерамічному корпусі з гнучкими смужковими виведеннями.
Транзистори КТ3717 випускаються в металопластасовому корпусі з гнучкими смугастовими виведеннями.
На кришці корпусу транзизора наноситься умовне маркування кольоровим кодом:
- 2Т371А — одна синя точка;
- КТ371А — дві сині точки;
- КТ37137 — дві смуги.
Маса транзизора не більш ніж 0,3 г.
Тип корпусу: КТ-14.
Технічні умови: СБ3.365.108 ТУ.
Основні технічні характеристики транзизора КТ371А:
• Структура транзизора: n-p-n;
• РК max — Постійна розсіювана потужність колектора: 100 мВт;
• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним евітером: не менш ніж 3000 МГц;
• Uкбо max — Максимальна напруга колектор-база за заданого зворотного струму колектора та розімкнутого ланцюга імітера: 10 В;
• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 3 В;
• Iк max — Максимально допустимий постійний струм колектора: 20 мА;
• Iк і max — Максимально допустимий імпульсний струм колектора: 40 мА;
• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-базу та розімкнутого виведення емітера: не більш ніж 0,5 мкА;
• h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: 30...240;
• Ск - Ємність колекторного переходу: не більш ніж 1,2 ПФ;
• tк — Постійна часу ланцюга зворотного зв'язку на високій частоті: не більш ніж 15 пс
Транзистори кремнієві епітаксиально-планарні структури n-p-n надвисокочастотні посилені зі нормованим коефіцієнтом шуму.
Призначені для застосування в підсилювачах надвисоких частот.
Транзистори 2Т371А, КТ371А випускаються в металокерамічному корпусі з гнучкими смужковими виведеннями.
Транзистори КТ3717 випускаються в металопластасовому корпусі з гнучкими смугастовими виведеннями.
На кришці корпусу транзизора наноситься умовне маркування кольоровим кодом:
- 2Т371А — одна синя точка;
- КТ371А — дві сині точки;
- КТ37137 — дві смуги.
Маса транзизора не більш ніж 0,3 г.
Тип корпусу: КТ-14.
Технічні умови: СБ3.365.108 ТУ.
Основні технічні характеристики транзизора КТ371А:
• Структура транзизора: n-p-n;
• РК max — Постійна розсіювана потужність колектора: 100 мВт;
• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним евітером: не менш ніж 3000 МГц;
• Uкбо max — Максимальна напруга колектор-база за заданого зворотного струму колектора та розімкнутого ланцюга імітера: 10 В;
• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 3 В;
• Iк max — Максимально допустимий постійний струм колектора: 20 мА;
• Iк і max — Максимально допустимий імпульсний струм колектора: 40 мА;
• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-базу та розімкнутого виведення емітера: не більш ніж 0,5 мкА;
• h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: 30...240;
• Ск - Ємність колекторного переходу: не більш ніж 1,2 ПФ;
• tк — Постійна часу ланцюга зворотного зв'язку на високій частоті: не більш ніж 15 пс
Технічні характеристики транзисторів 2Т371А, КТ371А, КТ3717:
| Тип транзистори |
Структура | Граничні значення параметрів за Тп = 25 °C | Значення параметрів під час Тп = 25 °C | TП max |
Т max |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IК max |
IК. И. max |
UКЕR max (UКЕ0 max) |
UКБ0 max | UЕБ0 max | РК max | h21Э | UКЕ нас. |
IКБО | IЕБО | f гp. | КШ | ЗК | ЗЕ | ||||
| мА | мА | В | В | В | мВт | В | мкА | мкА | ГГц | дБ | пФ | пФ | °С | °С | |||
| 2Т371А | n-p-n | 20 | 40 | 10 | 10 | 3 | 100 | 20…240 | - | 0,5 | - | >3 | 4 | 1,2 | 1,5 | 150 | -60...+125 |
| КТ371А | n-p-n | 20 | 40 | 10 | 10 | 3 | 100 | 20…240 | - | 0,5 | - | >3 | 4 | 1,2 | 1,5 | 150 | -60...+125 |
| КТ37137 | n-p-n | 20 | 40 | 10 | 10 | 3 | 100 | 20…240 | - | 0,5 | - | >3 | 5 | 1,2 | 1,5 | 150 | -45…+85 |
Усоловні позначення електричних параметрів транзисторів:
• IК max — максимально допустимий постійний струм колектора транзизора.
• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.
• UКЕR max — максимальна напруга між колектором і емітером за заданої температури колектора та опору в ланцюгу база-емітер.
• UКЕ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.
• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.
• UЕБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзизора.
• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
• UКЕ нас. — напруга насичення між колектором і емітером транзизора.
• IКБО- зворотний струм колектора. Струм через колекторний перехід за заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• IЕБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора.
• f гр — гранічна частота коефіцієнта передавання струму.
• КШ - коефіцієнт шуму транзизора.
• ЗК - ємність колекторного переходу.
• ЗЕ - ємність колекторного переходу.
• ТП max — максимально допустима температура переходу.
• Т max — максимально допустима температура довкілля.
| Основні | |
|---|---|
| Тип монтажу | Ручний монтаж |
| Тип транзистора | Біполярний |
| Тип біполярного транзистора | N-P-N |
| Максимально допустима напруга колектор-емітер | 10 В |
| Матеріал корпусу | Металоскло |
| Виробник | Ама |
