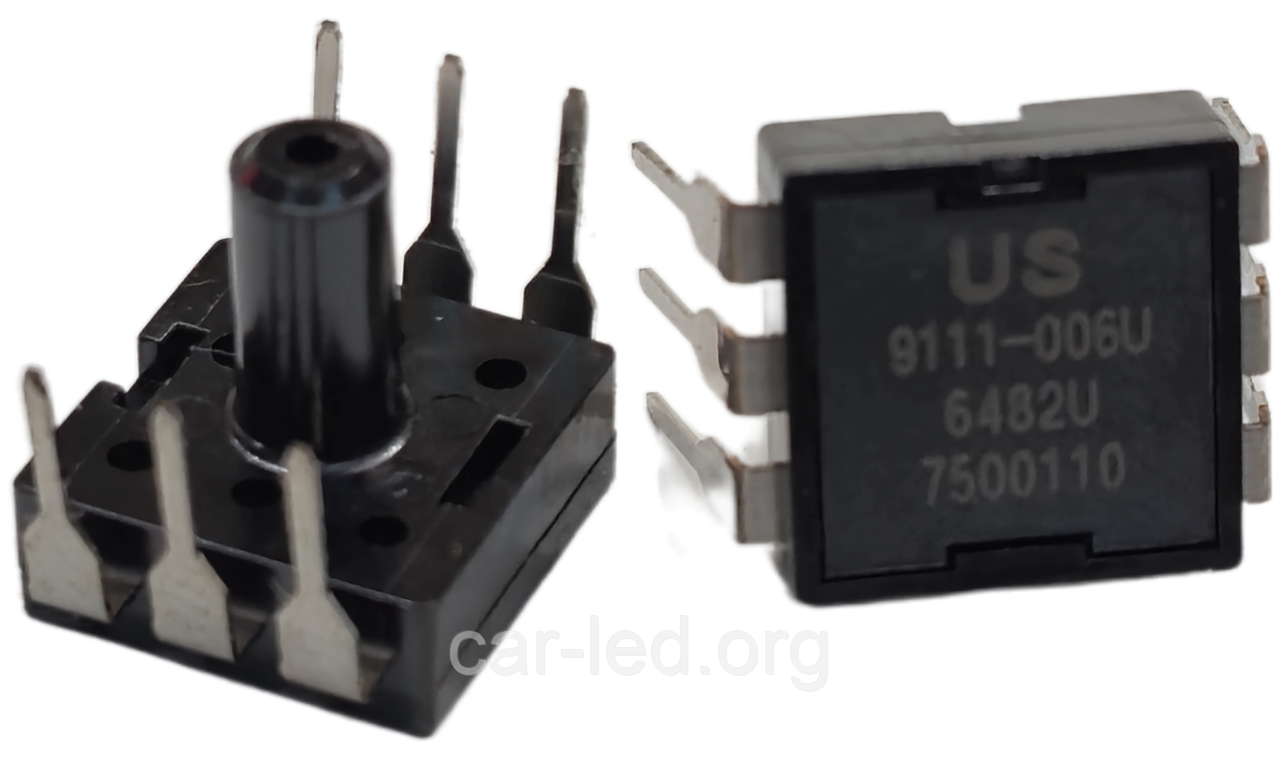

Датчик тиску Metrodyne MPS-9111-006U DIP6.
- В наявності
- Код: MPS-2107-006GRC DIP6.
120,20 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-70-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
Технічні характеристики:
Competitive price dual in-line package
Wide operating temperature range:- 40 to +85oC
Solid-state reliability
Easy to Use
Easily embedded in OEM equipment
Gauge pressure type（1、5.8、15、30、100 PSI）
Applications
Digital blood pressure meter
Digital pressure gauges
Environmental monitoring
Consumer & Sports
Medical instrumentation & monitoring
Disposable blood pressure sensor
Це напівпровідниковий датчик тиску від Metrodyne (або його серії US9111) у корпусі DIP-6.
На основі ідентифікатора 9111-006U та загальних характеристик серії, його основні параметри включають: Основні Параметри
Модель/Серія: MPS-9111-006U (або US9111-006U).
Тип тиску: Зазвичай, це датчик відносного тиску (Gauge), хоча детальніше це залежить від повної специфікації.
Діапазон тиску: Номінальний діапазон: 6 PSI (фунтів на квадратний дюйм), що приблизно дорівнює 41.37 кПа (кілопаскаль).
Тип корпусу: DIP (Dual In-line Package) з 6 виводами (DIP-6).
Особливості конструкції:
Судячи з "U" в коді (US9111-006U), він може мати нижній штуцер (Bottom tube) для підключення тиску (якщо це відповідає номенклатурі US9111).
Робоче середовище: Сухе чисте повітря та неагресивні гази.
Електричні та Температурні Характеристики (Типові для серії)
Напруга живлення (збудження): Зазвичай 5 В постійного струму (Vdc), може бути від 2 до 15 Vdc. Повний діапазон вихідної напруги (Span): Для 5.8 PSI зазвичай від 40 мВ до 100 мВ (при 5Vdc, 25^{\circ}C).
Для 6 PSI значення будуть близькими.
Опір моста (Bridge Impedance):
Типово від 4 кОм до 6 кОм.
Температурний діапазон: Робочий: Типово від -40^{\circ}C до +125^{\circ}C.
Зберігання: Типово від -55^{\circ}C до +150^{\circ}C.
Максимальний надлишковий тиск (Proof Pressure): Зазвичай 2X від номінального (тобто 12 PSI).
Лінійність та гістерезис:
Типово в межах \pm 0.3\% від повної шкали (FS).
Примітка: Для точних і гарантованих значень завжди слід звертатися до офіційної специфікації (datasheet) саме для моделі MPS-9111-006U або US9111-006U.
Виробник:
| Metrodyne Microsystem |
| Основні | |
|---|---|
| Виконання мікросхеми | Напівпровідникове |
| Тип корпусу | DIP |
| Матеріал корпусу | Пластик |
| Тип монтажу | Під пайку |
| Виробник | MPS |
| Користувальницькі характеристики | |
| Технічний опис | завантажити PDF в специфікації |
- Ціна: 120,20 ₴
