КТ940А1 транзистор NPN (100 мА 300 В) (h21е:25) 0,5 W (ТО92)
- В наявності
- Код: КТ940А1
5,10 ₴
Мінімальна сума замовлення на сайті — 50 грн
+380 (67) 979-41-03
Viber WhatsApp Telegram
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
КТ940А1 транзистор NPN (100 мА 300 В) (h21е:25) 0,5 W (ТО92)В наявності
5,10 ₴
Опис
Характеристики
Специфікація
Інформація для замовлення
КТ940А1 Транзистори КТ940А1 кремнієві епітаксійно-планарні біполярні структури n-p-n підсилювальні.
КТ940А1 - високовольтний транзистор малої потужності структури NPN. Аналог широковідомого транзистора КТ940А у корпусі TO-92. При цьому максимальна потужність, що розсіюється, визначається даним типом корпусу, знижена до 0,5Вт.
Характеристики транзистора КТ940А1:
Параметр Значення Режим змін.
Uк-е.макс. 300В
Uк-б.макс. 300В
Iк.макс. 0,1А
Iк.імп.макс. 0,3А t=1мс
Pк.макс. 0,5Вт
Uе-б.обр.макс. 5В
Iб.макс. 50мА
Iк.обр. <0,05мкА Uке = 250В
Іе.обр. <0,05мкА Uеб = 3В
h21е> 25 Iе = 30мА, Uке = 10В
Uк-е.насич. <1В Iк = 30мА
fгр. >100МГц
Cк <4,2пФ Uке = 30В, f = 10МГц

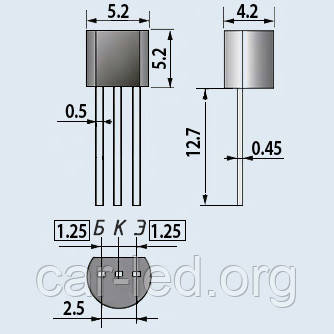

Корпус TO-92
Призначені для використання в каскадах відеопідсилювачів телевізійних приймачів, підсилювачах постійного струму та інших схемах, блоках та вузлах радіоелектронної апаратури широкого застосування.
Випускаються у пластмасовому корпусі з жорсткими висновками.
Маркуються цифро-літерним кодом на корпусі транзистора.
Маса транзистора трохи більше 0,3 р. Т
ип корпусу: КТ-26 (ТО-92).
Вид кліматичного виконання: «УХЛ».
Категорія якості: ВТК.
Технічні умови: - Прийняття «1» аА0. 336.246ТУ/04.
Мінімальний термін зберігання не менше 12 років з дня виготовлення.
Розшифровка маркування біполярного транзистора: КТ940А1
К – літера, що позначає вихідний матеріал, з якого виготовлений транзистор та його категорію якості, де К – кремнієвий транзистор категорії якості «ОТК»;
Т – літера, що визначає клас або підгрупу напівпровідникових приладів, де
Т – біполярний транзистор;
9 - буква, що позначає функціональне призначення, де 9 - транзистор великої потужності з максимальною потужністю, що розсіюється, більше 1,5 Вт і граничною частотою коефіцієнта передачі струму або максимальною рекомендованою частотою більше 300 МГц; 40 - число, що вказує на порядковий номер транзистора розробки;
А - літера, що визначає класифікацію транзисторів за параметрами, виготовлених за єдиним технологічним процесом;
1 - цифра, що вказується при модернізації приладів, що призводить до зміни його конструкції або електричних параметрів.
| Основні | |
|---|---|
| Тип біполярного транзистора | N-P-N |
| Тип монтажу | Ручний монтаж |
| Максимально допустима напруга колектор-емітер | 50 В |
| Матеріал корпусу | Пластик |
| Тип транзистора | Біполярний |
| Максимально допустимий струм колектора | 0.2 А |
| Виробник | Ама |
| Користувальницькі характеристики | |
| Виконання | Дискретне |
| Країна походження | СРСР |
| Технічний опис | завантажити PDF в специфікації |
