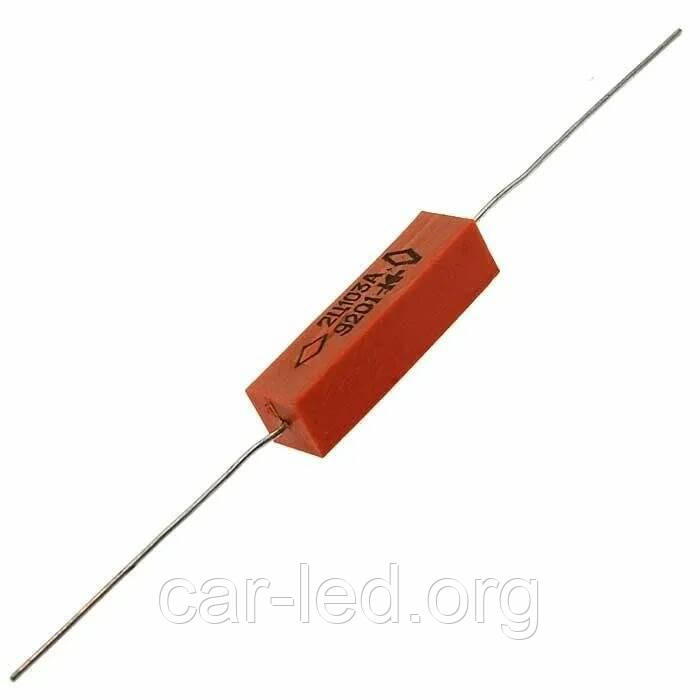

Випрямний стовп 2Ц103А (10mA 2000V) з кремнієвих, дифузійних діодів
- В наявності
- Код: 2Ц103А
31,30 ₴
Мінімальна сума замовлення на сайті — 50 грн
+380 (67) 979-41-03
Viber WhatsApp Telegram
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Специфікація
Інформація для замовлення
2Ц103А Стовпи з кремнієвих, дифузійних діодів, випрямляючі.
Призначені для перетворення змінної напруги частотою 100 кГц.

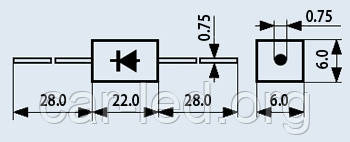

Випускаються у пластмасових корпусах із жорсткими висновками для монтажу на друковану плату.
Маркуються цифро-літерним кодом, схема з'єднання електродів з висновками наводиться на корпусі.
Позитивний вивід відзначений крапкою на торці корпусу.
Маса стовпа не більше 2,0 г.
Категорія якості: «ВП»
Технічні умови: - приймання «5» СА3.362.037ТУ.
Гарантійний термін зберігання - 25 років з дати приймання, а у разі повторної перевірки виробу - з дати повторної перевірки.
Гарантійне напрацювання: - 80000 годин - у всіх режимах, що допускаються ТУ; - 100000 годин – у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.
Основні технічні характеристики діода 2Ц103А:
• Uoбp та max імпульсна зворотна напруга: 2000 В;
• Inp max – Максимальний прямий струм: 10 мА;
• Inp і max – Максимальний імпульсний прямий струм: 1 А;
• fд – робоча частота діода: 50 кГц;
• Unp - Постійна пряма напруга: не більше 9 В при Inp 50 мА;
• Ioбp - Постійний зворотний струм: не більше 10 мкА при Uoбp 2000;
• tвoc обр - Час зворотного відновлення: 2 мкс.
Розшифровка маркування випрямних стовпів:
2Ц103А
2 - цифра, що позначає вихідний матеріал, з якого виготовлений діод та його категорію якості, де 2 - кремнієвий випрямний стовп категорії якості «ВП», «ОСМ», «ОС»; Ц - літера, що визначає групу або підклас діодів, де Ц / - випрямні стовпи та блоки; 1 - цифра, що визначає характерні експлуатаційні ознаки, де 1 - стовпи з постійним чи середнім значенням прямого струму трохи більше 0,3 А; 03 – число, що означає порядковий номер розробки; А - літера, що визначає класифікацію випрямних стовпів за параметрами.
Основні | |
---|---|
Тип діода | Діодний міст |
Призначення діода | Випрямний |
Максимальна імпульсна зворотня напруга | 4000 В |
Максимально допустимий прямий імпульсний струм | 0.1 А |
Матеріал виготовлення | Кремній |
Стан | Новий |
Додаткові характеристики | |
Тип монтажу | Поверхневий |
Користувальницькі характеристики | |
Струм: | 0,10 А |
Повна технічний опис | завантажити PDF файл специфікації |
Пікове зворотне напруга: | 6000В |
