ТЧ100-6 (365)   100A/600V тиристор високочастотний, кремнієвий, дифузійний, тріодний, структури p-n-p-n

ТЧ100-6 (365) 100A/600V тиристор високочастотний, кремнієвий, дифузійний, тріодний, структури p-n-p-n

  • В наявності
  • Код: ТЧ100-6 (365)

295,80 ₴

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
ТЧ100-6 (365)   100A/600V тиристор високочастотний, кремнієвий, дифузійний, тріодний, структури p-n-p-n
ТЧ100-6 (365) 100A/600V тиристор високочастотний, кремнієвий, дифузійний, тріодний, структури p-n-p-nВ наявності
295,80 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

ТЧ100-6


Тиристор ТЧ100-6 високочастотний, кремнієвий, дифузійний, тріодний, структури p-n-p-n, штирьового виконання з жорсткими висновками.
Призначений для роботи в силових ланцюгах постійного та змінного струму частотою до 25 кГц та силою струму не більше 100 А.
Частотний тиристор ТЧ100-6 має високу здатність навантаження по струму при високих частотах і застосовується в якості ключових елементів в перетворювачах електроенергії різних силових установок загального призначення.
Випускається в герметичному металлостеклянном корпусі штирьового виконання з жорстким основним та керуючим висновком.
Анодом є мідна основа корпусу, катодом – основний жорсткий висновок.
Позначення типономналу і полярності силових висновків наводиться на корпусі.
Охолодження повітря природне або примусове.
Тип охолоджувача, що рекомендується: О171-80, ОА-027.
Тиристор частотний ТЧ100 випускається у кліматичних виконаннях «УХЛ» категорії розміщення «2» за ГОСТ 15150-69 та ГОСТ 15543-70.
Допускає експлуатацію за температури навколишнього середовища від -50 до +40 °С, атмосферному тиску 0,085-0,105 МПа, відносної вологості 98 % при 35 °С.
Стійкий до дії синусоїдальної вібрації в діапазоні частот 1-100 Гц із прискоренням 49 м/с2 та одиночних ударів із прискоренням 147 м/с2.

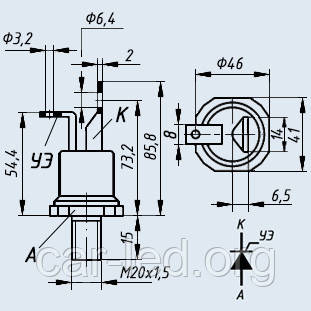

Габаритні розміри тиристора:
    - загальна довжина – 100,8 мм;
    - Довжина шпильки - 15 мм;
    - різьблення - М20х1,5.
Маса трохи більше 350 гр.
Категорія якості: ВТК.
Технічні умови: ТУ 16-529.848-74.

Розшифровка маркування високочастотного тиристора:
ТЧ100-7-ХХХ
Т – тиристор;
Ч – частотний;
100 - число, що дорівнює значенню максимально допустимого струму у відкритому стані в амперах;
6 - число, що позначає клас по імпульсній напругі, що повторюється, в закритому стані в сотнях вольт;
Х - число, що позначає групу критичної швидкості наростання напруги в закритому стані;
Х - число, що позначає групу часу виключення;
Х - число, що позначає групу часу включення.



Технические характеристики тиристоров высокочастотных штыревого исполнения ТЧ100:

Наименование
высокочастотного
тиристора
Максимально допустимые значения параметров при Тп=110°С Значения параметров при Тп=25°С Tj
IT(AV) UDRM/URRM IDRM/IRRM ITSM ITRM (duD/dt)crit (diT/dt)crit UTM IH IGT UGT tgt tq Rthjc
А В мА А А В/мкс А/мкс В мА мА В мкс мкс °С/Вт °С
ТЧ100-3 100 300 40 2800 900 50…500 100; 200 2,0 250 900 2,5 5 20; 30 0,18 -60…+110
ТЧ100-4 100 400 40 2800 900 50…500 100; 200 2,0 250 900 2,5 5 20; 30 0,18 -60…+110
ТЧ100-5 100 500 40 2800 900 50…500 100; 200 2,0 250 900 2,5 5 20; 30 0,18 -60…+110
ТЧ100-6 100 600 40 2800 900 50…500 100; 200 2,0 250 900 2,5 5 20; 30 0,18 -60…+110
ТЧ100-7 100 700 40 2800 900 50…500 100; 200 2,0 250 900 2,5 5 20; 30 0,18 -60…+110
ТЧ100-8 100 800 40 2800 900 50…500 100 2,0 250 900 2,5 5 30 0,18 -60…+110
ТЧ100-9 100 900 40 2800 900 50…500 100 2,0 250 900 2,5 5 30 0,18 -60…+110
ТЧ100-10 100 1000 40 2800 900 50…500 100 2,0 250 900 2,5 5 30 0,18 -60…+110
ТЧ100-11 100 1100 40 2800 900 50…500 100 2,0 250 900 2,5 5 30 0,18 -60…+110
ТЧ100-12 100 1200 40 2800 900 50…500 100 2,0 250 900 2,5 5 30 0,18 -60…+110


Условные обозначения электрических параметров высокочастотных тиристоров:
• IT - Постоянный ток в открытом состоянии.
• ITAV - Средний ток в открытом состоянии.
• UDRM - Повторяющееся импульсное напряжение в закрытом состоянии.
• URRM - Повторяющееся импульсное обратное напряжение.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• IRRM - Повторяющийся импульсный обратный ток.
• ITSM - Ударный ток в открытом состоянии.
• ITRM - Повторяющийся импульсный ток в открытом состоянии.
• (duD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• IH - Ток удержания тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• tgt - Время включения тиристора.
• tq - Время выключения тиристора.
• Rthjc - Тепловое сопротивление переход-корпус тиристора.
• Tj - Температура перехода тиристора.

Основні
Матеріал корпусуМетал
Країна виробникУкраїна
ОхолодженняПримусове
Спосіб монтажуРізьбовий
Максимальний зворотний струм80 А
Тип тиристораДіак
Максимальна імпульсна напруга в закритому стані1000 В
Користувальницькі характеристики
Технічна інформація:завантажити PDF файл
VDRM repetitive peak off-state voltage:1200В
RMS on-current state80А
