Т50-12 50A/1200V тиристор силовий, низькочастотний, кремнієвий, дифузійний, структури p-n-p-n, штирьовий

Т50-12

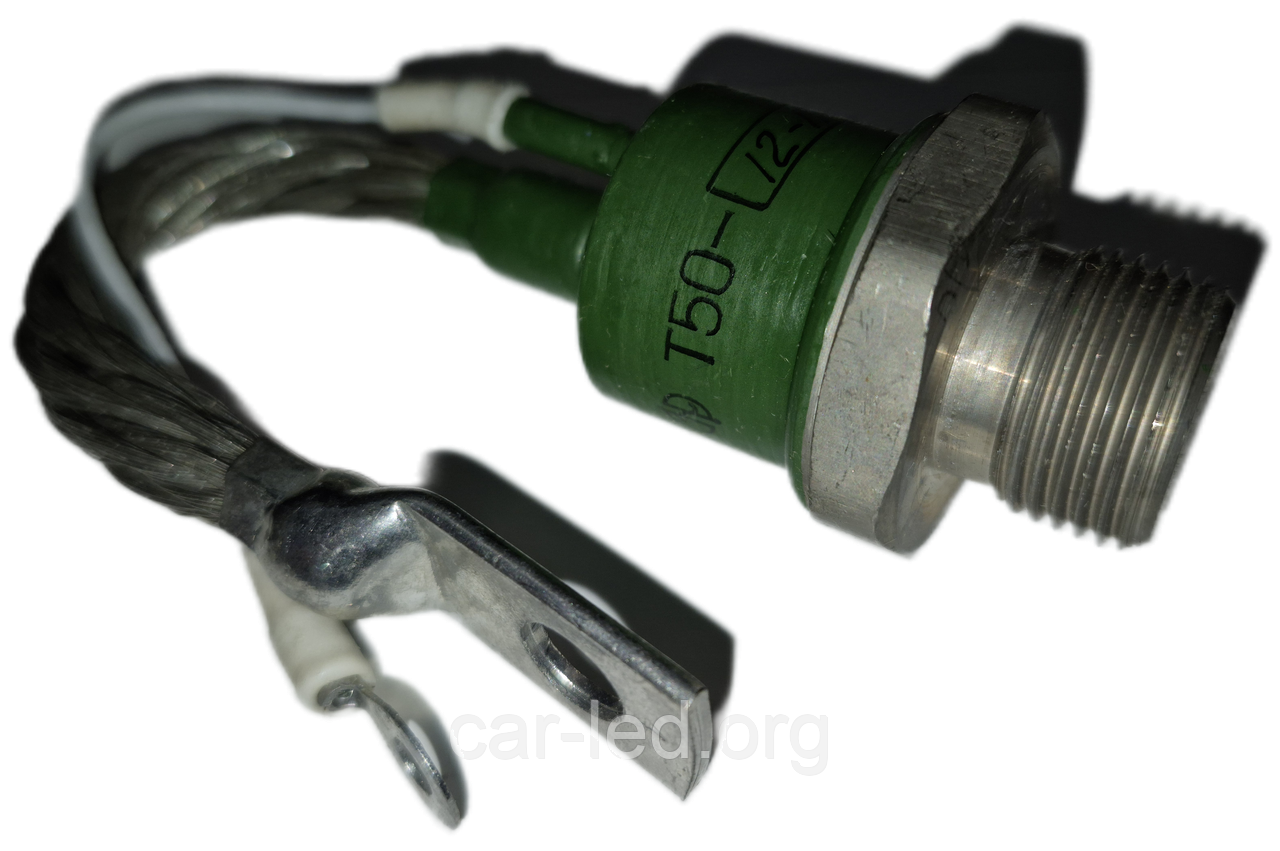

Тиристор Т50-12 силовий, напівпровідниковий, низькочастотний, кремнієвий, дифузійний, структури p-n-p-n, штирьового виконання з гнучкими висновками.
Призначений для роботи в силових ланцюгах постійного та змінного струму частотою до 500 Гц та силою струму не більше 50 А.
Тиристор силовий Т50-12 використовується у різних силових електротехнічних пристроях, у випрямлячах, інверторах, перетворювачах, імпульсних регуляторах, а також у ланцюгах постійного та змінного струму різного обладнання загального призначення.
Випускаються в металостеклянному корпусі штирьової конструкції з гнучким силовим та керуючим висновком.
Анодом є основа, позначення типономіналу та полярності силових висновків наводиться на корпусі тиристора.
Охолодження повітря природне або примусове.
Тип охолоджувача, що застосовується: О171-80.
Тиристор допускає експлуатацію за температури навколишнього середовища від -50 до +60 °С.
Силовий тиристор Т50 випускається у кліматичних виконаннях «УХЛ» категорії розміщення «2» та «Т» категорії розміщення «3» за ГОСТ 15150-69 та ГОСТ 15543-70.
За міцністю та стійкістю до впливу в експлуатації механічних навантажень тиристори допускають дію синусоїдальної вібрації в діапазоні частот 1-100 Гц із прискоренням 49 м/с2 та одиночних ударів тривалістю 50 мс із прискоренням 39,2 м/с2.
Габаритні розміри:
    - загальна довжина – 175 мм;
    - Довжина шпильки - 15 мм;
    - різьблення - М20х1,5.
Маса тиристора трохи більше 190 р.
Категорія якості: ВТК.
Технічні умови: ТУ 16-529.793-73.

Розшифровка маркування силового тиристора:
Т50-12
Т – тиристор низькочастотний;
50 - число, що дорівнює значенню граничного струму у відкритому стані в амперах;
12 - число, що позначає клас за напругою, що повторюється, в сотнях вольт.

Технические характеристики тиристоров низкочастотных штыревого исполнения Т50:

Условные обозначения электрических параметров низкочастотных тиристоров:
• I_T(AV) - Максимально допустимый средний ток в открытом состоянии.
• U_DRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• U_RRM - Максимальное повторяющееся импульсное обратное напряжение.
• I_DRM - Повторяющийся импульсный ток в закрытом состоянии.
• I_RRM - Повторяющийся импульсный обратный ток.
• I_TSM - Ударный ток в открытом состоянии.
• r_T - Динамическое сопротивление тиристора.
• (dV_D/dt)_crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (di_T/dt)_crit - Критическая скорость нарастания тока в открытом состоянии.
• U_TM - Импульсное напряжение в открытом состоянии.
• U_T(TO) - Пороговое напряжение тиристора.
• I_L - Ток включения тиристора.
• I_H - Ток удержания тиристора.
• I_GT - Отпирающий постоянный ток управления.
• U_GT - Отпирающее постоянное напряжение управления.
• t_d - Время задержки включения.
• t_q - Время выключения.
• R_thjc - Тепловое сопротивление переход-корпус тиристора.
• T_j - Температура перехода тиристора.
