ГС-15Б

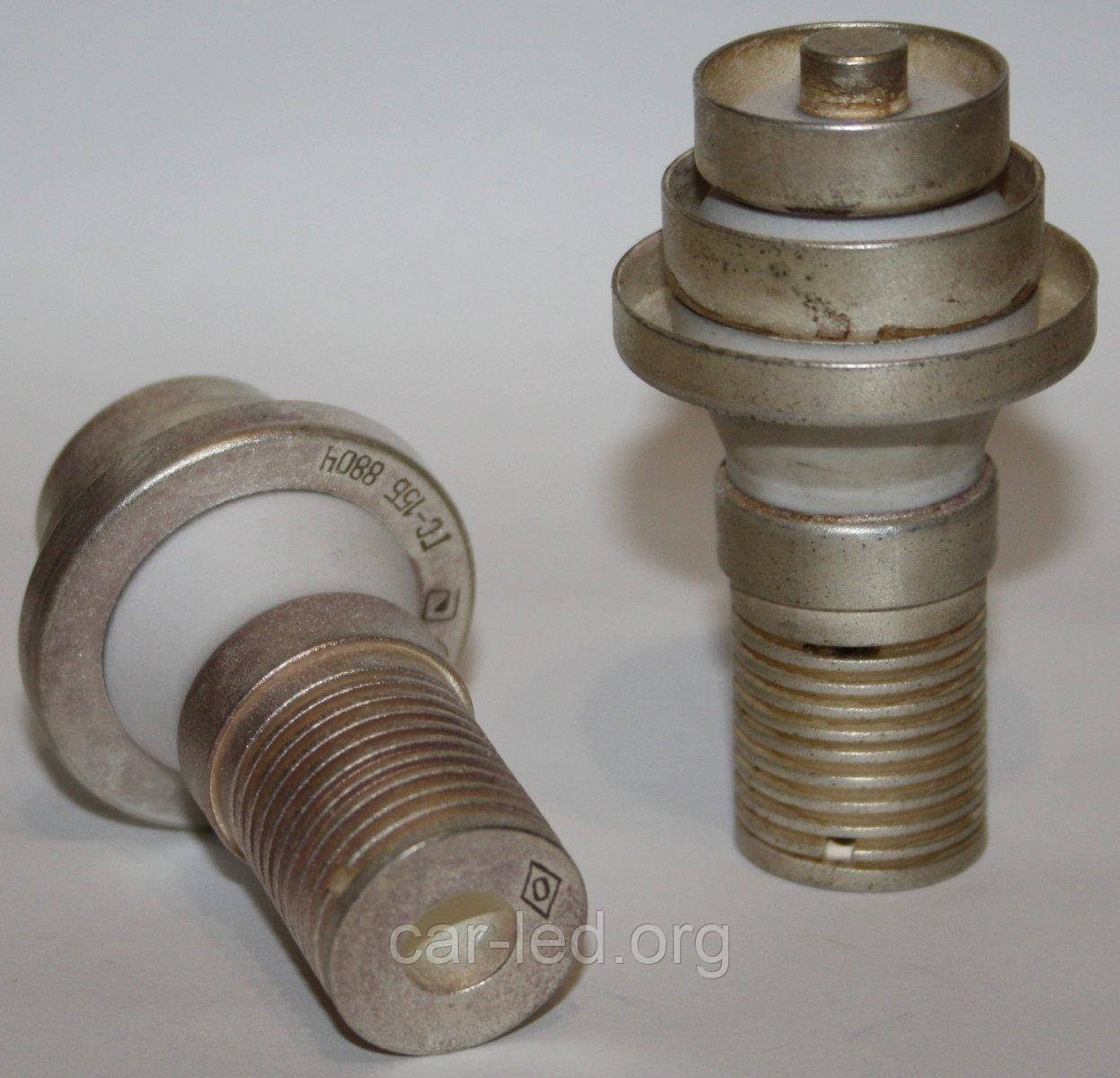

Генераторний тетрод ГС-15Б у металокерамічному оформленні з примусовим повітряним охолодженням для роботи в дециметровому діапазоні хвиль.
Призначений для генерування та посилення високочастотних коливань у діапазоні частот від 400 до 1000 МГц з вихідною потужністю не менше ніж 150 Вт.
Тетрод ГС-15Б застосовується для роботи в безперервному режимі та роботи у схемах із загальною сіткою в радіотехнічних пристроях спеціального призначення.
Катод оксидний непрямого розжарення.
Випускається у металокерамічному виконанні з плоскопаралельною системою електродів.
Охолодження примусове повітря не менше 30 м3/год.
Габаритні розміри тетроду ГС-15Б:
    - Висота лампи - не більше 69 мм;
    - Діаметр лампи - не більше 38 мм.
Маса трохи більше 140 р.
Гарантійний термін зберігання лампи ГС-15Б – 12 років від дня приймання представником замовника.
Термін служби не менше 2000 год.
Технічні умови: СТ3.323.045ТУ.

Розшифровка маркування тетроду:
ГС-15Б
ГС – літери, що визначають тип лампи: ГС – генераторні лампи для частот генерування більше 300 МГц;
15 – число порядкового номера розробки даного типу лампи;
Б – літера, що позначає вид примусового охолодження: Б – повітряне.



  • Основные параметры ГC-15Б:
    при Uн=6,3 В, Uа=900 В, Uс2=250 В, Iа=0,2 А
    Ток накала

    2,28 А

    Ток 1-й сетки обратный

    не более 20 мкА

    Напряжение 1-й сетки в рабочей точке отрицательное

    10 В

    Крутизна характеристики (при Uс=1 В)

    не менее 9 мА/В

    Колебательная мощность в режиме усиления (Uа=1,5 кВ, Uс2=300 В, l=30см)

    не менее 160 Вт

    Междуэлектродные емкости, пФ:
         - 1-я сетка - катод

    8

         - 2-я сетка - анод

    1,8





    Предельные эксплуатационные характеристики ГС-15Б:



    Напряжение накала

    6 - 6,6 В

    Напряжение анода постоянное

    1,37 кВ

    Напряжение 2-й сетки

    300 В

    Напряжение 1-й сетки отрицательное

    100 - 0 В

    Мощность, рассеиваемая анодом

    200 Вт

    Мощность, рассеиваемая сетками

    3 Вт

    Ток анода

    0,24 А

    Ток 2-й сетки

    40 мА

    Ток 1-й сетки

    10 мА

    Мощность возбуждения

    12 Вт

    Колебательная мощность

    112,5 Вт

    Длина волны (минимальная)

    30 см

    Температура выводов

    200 С

    Интервал рабочих температур окружающей среды

    от -60 до +100 С







Основні
Тип транзистораБіполярний
Матеріал корпусуМеталоскло
Тип монтажуРучний монтаж
Тип біполярного транзистораN-P-N
Користувальницькі характеристики
Країна походженняСРСР
ВиконанняДискретне
