КС522А Стабілітрон 22V. (19.8... 24,2 В) Корпус КД8
- В наявності
- Код: КС522А
13,70 ₴
Мінімальна сума замовлення на сайті — 100 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-70-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)

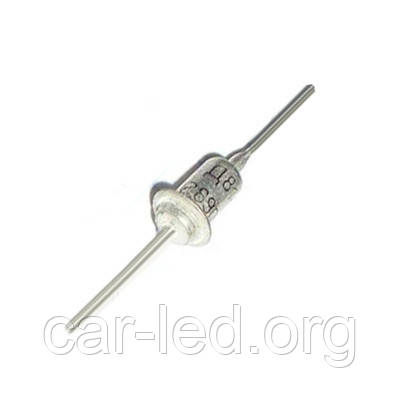

КС522А Стабилитрон 22V. Корпус КД8
Стабилитрон КС522А кремниевый, планарный, средней мощности. Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом). Предназначен для стабилизации номинального напряжения 22 В в диапазоне токов стабилизации 1...53 мА.
Стабилитроны КС522А кремниевые, планарные, средней мощности.
Предназначены для стабилизации номинального напряжения 22 В в диапазоне токов стабилизации 1...37 мА.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).
Масса стабилитрона не более 1 г.
Технические условия: СМ3.362.823 ТУ.
Основные технические параметры стабилитрона 2С522А:
• Номинальное напряжение стабилизации: 22 В при Iст 5 мА;
• Разброс напряжения стабилизации: 19.8... 24,2 В;
• Температурный коэффициент напряжения стабилизации: ±0,1 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1 %;
• Дифференциальное сопротивление стабилитрона: 200 Ом при Iст 1 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 37 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
Характеристики стабилитронов 2С510А, 2С512А, 2С515А, 2С518А, 2С522А, 2С524А, 2С527А, 2С530А, 2С536А:
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мин | ном | макс | Iст.ном. | мин | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| 2С510А | 9 | 10 | 11 | 5 | 0,1 | 1 (50) | 25 | 1 | 79 | 1 | 125 | -60… +125 |
| 2С512А | 10,8 | 12 | 13,2 | 5 | 0,1 | 1 (50) | 25 | 1 | 67 | 1 | 125 | -60… +125 |
| 2С515А | 13,5 | 15 | 16,5 | 5 | 0,1 | 1 (50) | 25 | 1 | 53 | 1 | 125 | -60… +125 |
| 2С518А | 16,2 | 18 | 19,8 | 5 | 0,1 | 1 (50) | 25 | 1 | 45 | 1 | 125 | -60… +125 |
| 2С522А | 19,8 | 22 | 24,2 | 5 | 0,1 | 1 (50) | 25 | 1 | 37 | 1 | 125 | -60… +125 |
| 2С524А | 22,8 | 24 | 25,2 | 5 | 0,1 | 1 (50) | 30 | 1 | 33 | 1 | 125 | -60… +125 |
| 2С527А | 24,3 | 27 | 29,7 | 5 | 0,1 | 1 (50) | 40 | 1 | 30 | 1 | 125 | -60… +125 |
| 2С530А | 28,5 | 30 | 31,5 | 5 | 0,1 | 1 (50) | 45 | 1 | 27 | 1 | 125 | -60… +125 |
| 2С536А | 34,2 | 36 | 37,8 | 5 | 0,1 | 1 (50) | 50 | 1 | 23 | 1 | 125 | -60… +125 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
| Основні | |
|---|---|
| Тип діода | Стабілітрон |
| Призначення діода | Обмежувальний |
| Матеріал виготовлення | Кремній |
| Максимальна потужність розсіювання | 0.34 Вт |
| Мінімальна напруга стабілізації | 19.8 В |
| Максимальна напруга стабілізації | 24.2 В |
| Стан | Новий |
| Користувальницькі характеристики | |
| Країна походження | СРСР |
