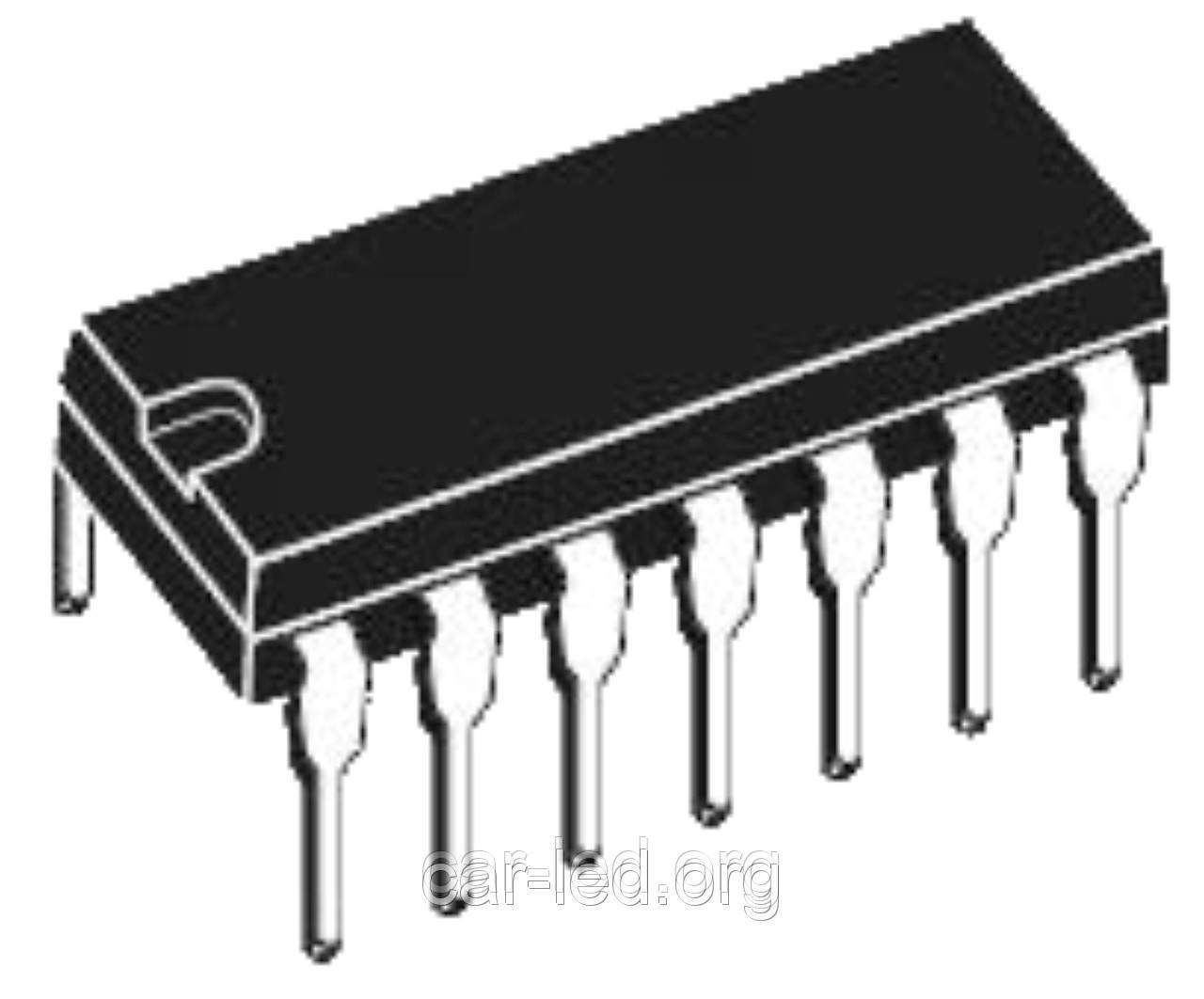

SN7403N (аналог К155ЛА9) 4 логических элемента 2И-НЕ с открытым коллекторным выходом (I=48 мА)
- В наявності
- Код: SN7403N
15,70 ₴
Мінімальна сума замовлення на сайті — 100 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-70-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
К155ЛА9 (SN7403N) 4 логических элемента 2И-НЕ с открытым коллекторным выходом (элемент контроля)
Description:
Logic Gates Quad 2-input Positive-NAND gates with open collector outputs 14-PDIP 0 to 70
Мікросхема К155ЛА9, импортный аналог - микросхема SN7403.
омінальна напруга живлення5 В
Вихідна напруга низького рівня не більше 0, 4 В
Вихідна напруга високого рівня не менше 2 В
Вхідний ток низького рівня не більше 0. 34 мА
Вхідний ток високого рівня не більше 0, 002 мА
Вхідний ток не більше 1 мА
Ток короткого замикання-18. -55 мА
Ток потреби при низькому рівні вихідної напруги не більше 48 мА
Ток потреби при високому рівні вихідної напруги не більше 8 мА
Потрібна статична потужність на одному логічному елементі не більше 40 мВт
Час підтримки розповсюдження при включенні не більше 15 нс
Час затримки розповсюдження при виключенні не боле 22 нс
| Manufacturer: | Texas Instruments | |
| Product Category: | Logic Gates | |
| Product: | Single-Function Gate | |
| Logic Function: | NAND | |
| Logic Family: | 7400 | |
| Number of Gates: | 4 Gate | |
| Number of Input Lines: | 2 Input | |
| Number of Output Lines: | 1 Output | |
| High Level Output Current: | - 250 uA | |
| Low Level Output Current: | 16 mA | |
| Propagation Delay Time: | 45 ns | |
| Supply Voltage - Max: | 5.25 V | |
| Supply Voltage - Min: | 4.75 V | |
| Minimum Operating Temperature: | 0 C | |
| Maximum Operating Temperature: | + 70 C | |
| Mounting Style: | SMD/SMT | |
| Package/Case: | PDIP-14 | |
| Packaging: | Tube | |
| Brand: | Texas Instruments | |
| Function: | NAND | |
| Height: | 4.57 mm | |
| Length: | 19.3 mm | |
| Logic Type: | 2-INPUT NAND | |
| Operating Supply Voltage: | 5 V | |
| Operating Temperature Range: | 0 C to + 70 C | |
| Output Type: | Open Collector | |
| Product Type: | Logic Gates | |
| Series: | SN7403 | |
| Subcategory: | Logic ICs | |
| Width: | 6.35 mm | |
| Unit Weight: | 1 g |
| Основні | |
|---|---|
| Тип мікросхеми | Логічна мікросхема стандартною логікою |
| Режим роботи підсилювача | З |
| Тип корпусу | DIP |
| Матеріал корпусу | Пластик |
| Країна виробник | Україна |
- Ціна: 15,70 ₴
