Модуль XL6009 регульований перетворювач що підвищує Uin 3-32V, Uout 5-35V
- Готово до відправки
- Код: XL6009 DC-DC
80,60 ₴
Мінімальна сума замовлення на сайті — 100 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-70-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
Підвищуючий перетворювач XL6009 призначений для зміни значення вихідної напруги. Цей модуль можна використовувати як невеликий блок живлення, зарядний пристрій, живлення електронних пристроїв і т.д. Якщо перетворювач напруги постійного струму, що підвищує, використовувати в автомобілі, необхідно замінити встановлений підстроювальний резистор на більш потужний.

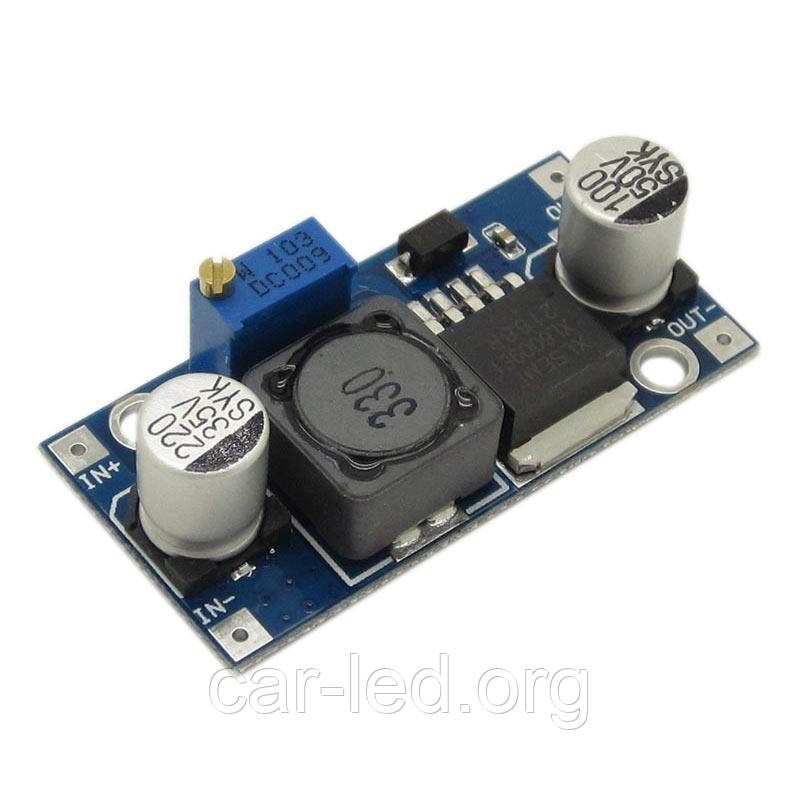

Плата перетворювача спроектована на базі мікросхеми XL6009, підстроювального резистора та інших допоміжних компонентів. ШИМ-регулятор напруги XL6009 має 5 висновків та виконаний у корпусі «TO263-5L». Також мікросхема має захист від перегріву та обмеження робочого струму, але захист від переполюсування не має. Максимальне значення струму навантаження 4 А. Частота перетворення конвертера становить 400 кГц. ККД (коефіцієнт корисної дії) перетворювача становить до 92%. Регулювання вихідної напруги постійного струму конвертера здійснюється за допомогою підстроювального резистора опором 50 кОм. Під час роботи із силою струму близькою до максимального значення 4 А необхідно встановити додаткове охолодження (радіатор).
Перед підключенням пристрою до виходу модуля необхідно підключити зовнішнє джерело живлення до вхідних клем за допомогою паяння та налаштувати вихідну напругу модуля. На платі модуля є 4 контакти:
IN+: вхідна напруга 3 - 32 В
IN-: «земля»
OUT+: вихідна напруга 5 - 35 В
OUT-: загальний провід пристрою
При підключенні зовнішнього джерела живлення необхідно пам'ятати, що значення вхідної напруги має бути нижчим за вихідну напругу.
Мікросхема XL6009 має низку переваг у порівнянні з LM2577: вбудований польовий транзистор (LM2577 має біполярний транзистор), на порядок вища частота перетворення, наявність частотної компенсації, максимальний струм навантаження і т.д.
Подається живлення від блока живлення або іншого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму становить від 3 до 32, а вихідної напруги від 5 до 35 В.
Технічні характеристики перетворювача:
Мікросхема XL6009
Вхідна напруга, 3 ... 32
Вихідна напруга, 5 ... 35
Частота перетворення, кГц 400
ККД, % 92
Робочий діапазон температур, °C -40...+125
Розміри модуля, мм 43 х 20 х 10
Вага, р 10
