КП301Г планарні польові транзистори з ізольованим затвором та індукованим каналом р-типу

КП301Г
Транзистори КП301Г кремнієві планові польові з ізольованим закривом і індукованим каналом р-типу.
Призначені для застосування у вхідних каскадах малошумних підсилювачів, нелінійних малосигналальних ланцюгів, каскадах із високим вхідним опором.
Використовуються в електронній апаратурі загального призначення.

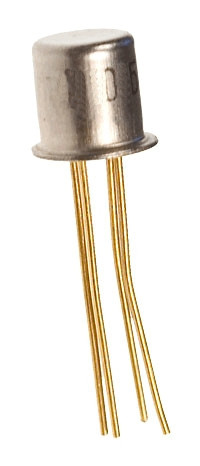

Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Маркуються цифро-букванним кодом на корпусі транзистора.
Тип корпусу: КТ-1-14.
Маса транзизора не більш ніж 0,7 г.
Кліматичне виготовлення: «УХЛ», категорія розміщення «2.1».
Категорія якості: «ОТК».
Технічні умови:
  - приймання «1» — РК3.365.220ТУ.
Гарантійний термін зберігання — не менш ніж 10 років із моменту виготовлення.

Основні технічні характеристики транзизора КП301Г:
• Структура транзизора: з ізольованим закривом, з індукованим p-каналом;
• Рсі max — розсіювана потужність стик-виток: 200 мВт;
• Uзи пор — Порогова напруга транзистора — напруга між закривом і джерелам: 2,7... 5,4 В;
• Uсі max — Максимальна напруга стік-висток: 20 В;
• Uзі max — Максимальна напруга затвор-висток: 30 В;
• Iс — Строк (постійний): 15 мА;
• Iс нач — Початковий струм стоку: не більш ніж 0,5 мкА;
• S — Крутизна характеристики: 0,5... 1,6 мА/В;
• С11и — Вхідна ємність транзизора — місткість між закривом і джерелам: не більш ніж 3,5 ПФ;
• С12і — Місткість зворотного зв'язку у схемі із загальним джерелам у разі короткого замикання на вході змінним струмом: не більш ніж 1 ПФ;
• З22 — Вихідна ємність транзизора — місткість між стоком і джерелам: не більш ніж 3,5 ПФ;
• Кш — Коефіцієнт шуму транзистора: не більш ніж 9,5 дБ на частоті 100 МГц

Характеристики польових транзисторів з ізольованим закривом і каналом р-типу
КП301Б, КП301В, КП301Г:

Усоловні позначення електричних параметрів польових транзисторів:
• Р МАКС — максимально допустима постійна розсіювана потужність польового транзистори.
• f МАКС — максимально допустима робоча частота польового транзистори.
• UСІ МАКС - максимально допустима напруга стік-висток.
• UЗС МАКС - максимально допустима напруга затвор-сток.
• UЗІ МАКС - максимально допустима напруга затвор-висток.
• IС МАКС — максимально допустимий струм стока польового транзистора.
• UЗІ ВІДС - напруга відсічення польового транзизора. Напруга між закривом і джерелам транзистори з p-n переходом або з ізольованим закривом, що працює в режимі обідніння, за якого струм стока досягає заданого низького значення.
• g22И — активний складник вихідної провідності польового транзистори в схемі із загальним споконвом.
• IЗ УТ - ток утечки затвора. Струм затвора за заданої напруги між закривом та іншими виведеннями, замкнутими між собою.
• S - крутина характеристики польового транзизора. Відношення зміни струму до зміни напруги на затворі за короткого замикання за змінним струмом на виході транзистори в схемі із загальним джерелом.
• IС НАЧ — початковий струм стоку. Струм стоку за напруги між закривом і джерелам, рівною нулю й за напруги на стоці, що перевищує напругу насичення.
• C11И - вхідна ємність польового транзизора. Ємність між закривом і джерелам у разі короткого замикання змінним струмом на виході із загальним споконвом.
• C12И — прохідна ємність польового транзизора. Ємність між затвором і стоком за короткого замикання за змінним струмом на вході в схемі із загальним джерелом.
• КШ - коефіцієнт шуму транзизора.
• Т ОКР - температура довкілля.
