РПС43 РС4.520.735-01 Реле 12V

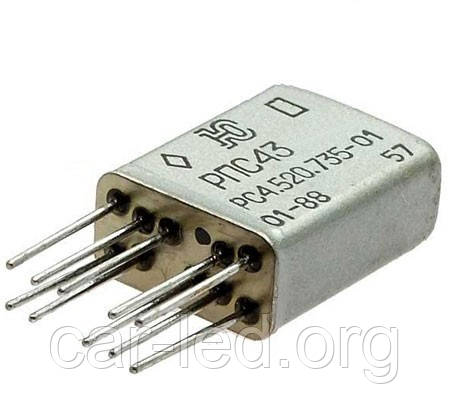

зображення суто для ознайомлення та можуть відрізнятись по року випуску реле
РПС-43 РС4.520.735-01
Реле РПС-43 РС4.520.735-01 електромагнітне слабкочастотне, поляризоване, двостабільне, двопозиційне, з двома перемикними контактами.
Призначені для комутації електричних ланцюгів постійного та змінного струму.
Реле РПС43 використовуються для роботи в складі електричних (електронніх) схем керування комутацією в обладнанні загального та спеціального призначення.
Тип корпусу — металевий, герметичний.
Вид кліматичного виконання — «УХЛ», «В» за ГОСТом 15150-69.
Мінімальний термін експлуатації та термін зберігання реле РПС43:
- під час зберігання в умовах опалюваного сховища, а також вмонтованих у захищену апаратуру або в комплекті ЗІП — 20 років;
- під час зберігання в неопалюваних сховищах у пакованні виробника та вмонтованих в апаратуру — 2 роки;
— під час зберігання під навісом у пакованні виробника та вмонтованих в апаратуру — 2 роки.
Категорія якості: «ОТК» «ВП», «ОС».
Технічні умови:
- для реле з прийманням «1» ЯЛ0.452.102ТУ;
- для реле з прийманням «5» ЯЛ0.452.102ТУ;
- для реле з прийманням «9» ЯЛ0.452.102ТУ, ОСТ В4.450.019-91.
Розшифрування умовного позначення:
РПС-43 РС4.520.735-01
РПС — реле поляризоване слаботочне низькочастотне;
43 — порядковий номер розробки;
РС4.520.735-01 — виконання (паспорт) реле залежно від електричних параметрів і конструктивних особливостей.
Технічні характеристики реле РПС-43:
| Технічні характеристики | Значення |
|---|---|
Опір ізоляції між струмовідними ланцюгами, струмовідними ланцюгами та корпусом, МОм: - у нормальних кліматичних умовах: - в умовах підвищеної вологості: - за максимальної температури: |
200 10 20 |
| Електрична міцність ізоляції між струмовідними ланцюгами та корпусом, В: | 350 |
| Електрична міцність ізоляції між обмотками та корпусом, В: | 500 |
| Вібраційні навантаження: - діапазон частот, Гц: - прискорення, м/с2 (g): |
3000 200 (20) |
| Лінійне прискорення, м/с2 (g): | 1000 (100) |
| Механічний удар, одиничної дії з прискоренням, м/с2 (ударів): | 1500 (9) |
| Механічний удар, багаторазової дії з прискоренням, м/с2 (ударів): | 400 (10000) |
| Відносна вологість повітря за температури +35 °C: | до 98% |
| Атмосферний тиск, Па: | от 1,33х10-6 до 3,04х105 |
| Робоча температура довкілля, °C: | от -60 до +100 |
| Маса реле, г: | 8,0 |
| Мінімальний термін експлуатації, років: | 20 |
Основні електричні параметри реле РПС-43:
| Номер паспорта реле РПС-43 |
Кількість груп контактів | Робоча напруга | Опір обмотування | Напруга | Час | Опір контактів | Діапазон комутації |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| спрацьовування | відпускання | спрацьовування | відпускання | ток | напруга | |||||
| В | Ом | В | В | мс | мс | Ом | А | В | ||
| РПС-43 РС4.520.735-01 | 2П | 22…34 | 256…384 | 8…15 | - | <5,0 | - | 0,5 | 0,01...2,0 | 6…127 |
| РПС-43 РС4.520.735-02 | 2П | 22…34 | 256…384 | 8…15 | - | <5,0 | - | 0,25 | 10-6...0,2 | 0,05...36 |
| Основні | |
|---|---|
| Тип монтажу | На плату |
