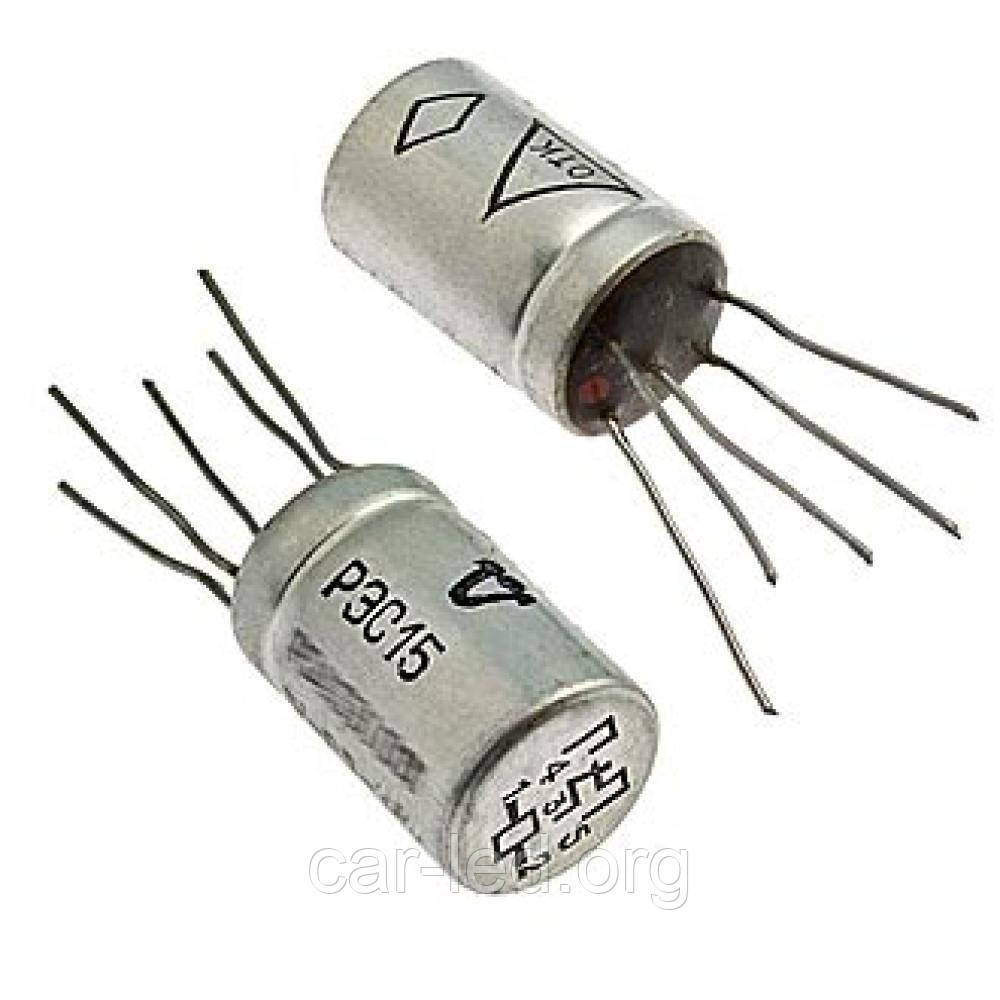

РЭС15 РС4.591.008 Реле 24…31V
Зображення слугують тільки для ознайомлення
Реле РЕС-15 РС4.591.008 пилозгозахищене, двопозиційне, одностабільне, з одним перемикним контактом, що живиться постійним струмом, призначене для комутації електричних ланцюгів постійного та змінного струму частотою від 50 до 400 Гц.
Реле РЕС-15 відповідає вимогам ГОСТ 16121-86 і технічним умовам РС0.325.037ТУ.
Технічні характеристики реле РЕС-15 РС4.591.008:
• Опір обмотування, Ом... 1870-2530
• Струм спрацьовування, мА... не менш ніж 8,5
• Струм відпускання, мА... не менш ніж 2
• Робоча напруга, В... 24-31
Умови експлуатації реле РЕС-15:
Температура навколишнього середовища від -60 до +100 °C, для реледій РС4.591.007, РС4.591.014 від -60 до +70 °C, для реле виготовлених РС4.591.006, РС4.591.013 від -60 до +50 °C.
Циклічний вплив температур — відповідно до передальних значень для кожного виконання реле.
Підвищена відносна вологість до 98% за температури +35 °C.
Атмосферний тиск від 666 до 101232 Па.
Синусоїдна вібрація (віброміцність і вібростійкість) у діапазоні частот:
- від 5 до 50 Гц — з амплітудою не більш ніж 1,5 мм;
- від 50 до 600 Гц — з пришвидшенням до 150 м/с2;
- від 600 до 1000 Гц — до 100 м/с2
Ударна міцність.
У разі одиничних ударів із пришвидшенням не більш ніж 1500 м/с2 — 9 ударів.
У разі багаторазових ударів
- з пришвидшенням не більш ніж 1000 м/с2 — 2000 ударів,
- з пришвидшенням не більш ніж 750 м/с2 — 4000 ударів,
— з пришвидшенням не більш ніж 350 м/с2 — 10000 ударів.
Ударна стійкість — з прискоренням не більш ніж 200 м/с2.
Постійно активні лінійні пришвидшення не більш ніж 250 м/с2, для реледій РС4.591.006, РС4.591.013 — не більш ніж 200 м/с2.
Вимоги до надійності реле РЕС-15:
Мінімальний термін експлуатації та термін зберігання реле
- під час зберігання в умовах опалюваного сховища, а також вмонтованих у захищену апаратуру або в комплекті ЗІП — 12 років;
- або під час зберігання в неопалюваних сховищах, у пакованні виробника або вмонтованих в апаратуру в незахищеному об'єкті — 2 роки;
- або під час зберігання під навісом, у пакованні виробника та вмонтованих в апаратуру в незахищеному об'єкті — 1 рік;
- або під час зберігання на відкритому майданчику, вмонтованих в апаратуру в незахищеному об'єкті — 1 рік.
Технічні характеристики реле РЕС-15:
| Технічні характеристики | Значення |
|---|---|
| Опір ізоляції між струмовідними ланцюгами, струмовідними ланцюгами та корпусом, МОм: - у нормальних кліматичних умовах: - в умовах підвищеної вологості: - за максимальної температури: |
100 10 20 |
| Електрична міцність ізоляції в нормальних кліматичних умовах між струмовідними елементами, струмовідними елементами та корпусом, В: | 500 |
| Вібраційні навантаження: - діапазон частот, Гц: - прискорення, м/с2: |
600 150 |
| Лінійне прискорення, м/с2: | до 200 |
| Механічний удар, одиничної дії з прискоренням, м/с2: | 1500 |
| Механічний удар, багаторазової дії з прискоренням, м/с2: | 1000 |
| Відносна вологість повітря за температури +35 °C: | до 98% |
| Атмосферний тиск, кПа: | от 0,6 до 140 |
| Робоча температура довкілля, °C: | от -60 до +85 |
| Маса реле, г: | 36 |
| Мінімальний термін експлуатації, років: | 12 |
Основні електричні параметри реле РЕС-15:
| Номер паспорта реле РЕС-15 | Робоча напруга | Опір обмотування | Ток | Час | Опір контактів | Комутований струм | |||
|---|---|---|---|---|---|---|---|---|---|
| спрацьовування | відпускання | робочий | спрацьовування | відпускання | |||||
| В | Ом | мА | мА | мА | мс | мс | Ом | А | |
| РЕС-15 РС4.591.001 | 24…31 | 2200 ±330 | 8,5 | 2,0 | 11…13 | 8,0 | 5,0 | 1,0 | 0,01...0,2 |
| РЕС-15 РС4.591.002 | 6,3…7,2 | 160 ±24 | 30,0 | 7,0 | 39…46 | 8,0 | 5,0 | 1,0 | 0,01...0,2 |
| РЕС-15 РС4.591.003 | 8,9…11,2 | 330 ±50 | 21,0 | 5,0 | 27…33 | 8,0 | 5,0 | 1,0 | 0,01...0,2 |
| РЕС-15 РС4.591.004 | 13,6…18,9 | 720 ±108 | 14,5 | 3,5 | 19…22 | 8,0 | 5,0 | 1,0 | 0,01...0,2 |
| РЕС-15 РС4.591.005 | 25,9…32 | 36 ±3,6 | 60,0 | 14,0 | 73…85 | 8,0 | 5,0 | 1,0 | 0,01...0,2 |
| РЕС-15 РС4.591.006 | 13,7…17 | 500 ±75 | 20,0 | 3,0 | 24…33 | 8,0 | 5,0 | 1,0 | 0,01...0,2 |
| РЕС-15 РС4.591.007 | 24…31 | 1200 ±180 | 13,0 | 2,5 | 19…24 | 8,0 | 5,0 | 1,0 | 0,01...0,2 |
| РЭС-15 РС4.591.008 | 24…31 | 2200 ±330 | 8,5 | 2,0 | 11…13 | 8,0 | 5,0 | 0,8 | 10-6...5x10-3 |
| РЕС-15 РС4.591.009 | 6,3…7,2 | 160 ±24 | 30,0 | 7,0 | 39…46 | 8,0 | 5,0 | 0,8 | 10-6...5x10-3 |
| РЕС-15 РС4.591.010 | 8,9…11,2 | 330 ±50 | 21,0 | 5,0 | 27…33 | 8,0 | 5,0 | 0,8 | 10-6...5x10-3 |
| РЕС-15 РС4.591.011 | 13,6…18,9 | 720 ±108 | 14,5 | 3,5 | 19…22 | 8,0 | 5,0 | 0,8 | 10-6...5x10-3 |
| РЕС-15 РС4.591.012 | 25,9…32 | 36 ±3,6 | 60,0 | 14,0 | 73…85 | 8,0 | 5,0 | 0,8 | 10-6...5x10-3 |
| РЕС-15 РС4.591.013 | 13,7…17 | 500 ±75 | 20,0 | 3,0 | 24…33 | 8,0 | 5,0 | 0,8 | 10-6...5x10-3 |
| РЕС-15 РС4.591.014 | 24…31 | 1200 ±180 | 13,0 | 2,5 | 19…24 | 8,0 | 5,0 | 0,8 | 10-6...5x10-3 |
| Основні | |
|---|---|
| Стан | Новий |
| Марка | Lexus |
| Тип запчастини | Оригінал |
| Сумісність з маркою | Lexus |
| Тип монтажу | На плату |
| Користувальницькі характеристики | |
| Країна виробник | срср |
- Ціна: 33,20 ₴
- Спосіб упаковки: коробка 25 шт.
