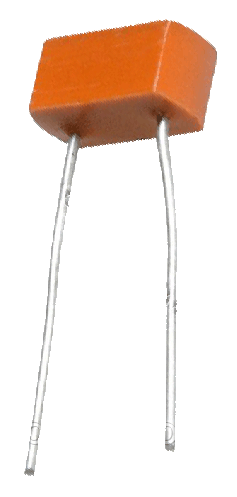

КС170А Стабілітрон 7,0 V (6,43... 7,59 В;)  кремнієвий, сплавний, двоанодний

КС170А Стабілітрон 7,0 V (6,43... 7,59 В;) кремнієвий, сплавний, двоанодний

  • В наявності
  • Код: КС170А

13,93

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
КС170А Стабілітрон 7,0 V (6,43... 7,59 В;)  кремнієвий, сплавний, двоанодний
КС170А Стабілітрон 7,0 V (6,43... 7,59 В;) кремнієвий, сплавний, двоаноднийВ наявності
13,93
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Інформація для замовлення

КС170А Стабілітрон 7.0 V кремнієвий, сплавний, двоанодний





КС170А
Стабілізрони КС170А кремнієві, сплавні, двоанодні, малої потужності.
Призначені для застосування як опорного елемента в схемах стабілізації напруги.
Використовуються для роботи вузлах і блоках апаратури загального призначення.
Виготовляються у всекліматичному виконанні «В».
Випускаються в пластмасовому корпусі з односпрямованими виведеннями.
Маркуються цифро-букванним кодом на корпусі стабілізрона.
Для позначення полярності з боку катодного виведення простається точка.
Корпус типу КД-25, маса не більш ніж 0,3 г.
Категорія якості: «ОТК».
Технічні умови:
  — приймання «1» ХИ3.369.001ТУ.
Імпортний аналог:  653C4.

Основні технічні параметри стабілізрона КС170А:
• Номінальна напруга стабілізації: 7 В за Iст 10 мА;
• Розкидання напруги стабілізації: 6,43... 7,59 В;
• Температурний коефіцієнт напруги стабілізації: ±0,01%/°С;
• Тимчасова нестабільність напруги стабілізації стабілізатора: ±1,5%;
• Диференціальний опір стабілізрона: 20 Ом за Iст 10 мА;
• Мінімально допустимий струм стабілізації: 3 мА;
• Максимально допустимий струм стабілізації: 20 мА;
• Максимально допустима розсіювана потужність на стабілізроні: 0,15 Вт;
• Робочий інтервал температури довкілля: -55... +100 °С

Технічні характеристики стабілізаторів 2С170А, КС170А:

Тип стабілізрона Uст. αUст. Uпр. (при Iпр.) rст. Iст. Рmax Тк.max (Тп.) Т окр.
хв ном макс Iст.ном. хв макс
В В В мА %/С В (мА) Ом мА мА Вт °С °С
2С170А 6,43 7 7,59 10 ±0,01 - 18 3 20 0,15 125 -60… +125
КС170А 6,43 7 7,59 10 ±0,01 - 20 3 20 0,15 100 -55... +100


Усоловні позначення електричних параметрів стабілізронів:



  • Uст. - напруга стабілізації стабілізатора;
  • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;
  • Uпр. - постійна пряма напруга;
  • Iпр. - постійний прямий струм;
  • rст. - диференціальний опір стабілізрона;
  • Iст. - струм стабілізації стабілізатора;
  • Рmax - розсіювана потужність стабілізрона;
  • Тк. мах - максимально допустима температура корпусу стабілізрона;
  • Тп. мах - максимально допустима температура переходу стабілізрона;
  • Т окр. - температура довкілля.


Користувальницькі характеристики
Країна походженняСРСР
Основні
СтанНове
Тип діодаСтабілітрон
Мінімальна напруга стабілізації6.43
Номінальна напруга стабілізації7
Максимальна напруга стабілізації7.59
Матеріал виготовленняКремній
