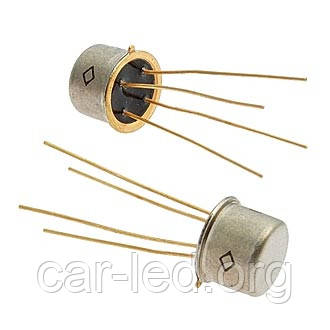

2П302А (Au) кремнієві планарні польові з затвором на основі p-n переходу і каналом n-типу
- В наявності
- Код: 2П302А
84,60 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
2П302А кремнієві планові польові з затвором на основі p-n переходу та каналом n-типу (300 mW 30В) Au
2П302А
Транзистори 2П302А кремнієві планові польові з закривом на основі p-n переходу й каналом n-типу.
Призначені для застосування в широкосмугових підсилювачах у діапазоні частот до 150 МГц, а також у перемикальних і комутувальних пристроях та інших схемах апаратури спеціального призначення.
Використовуються в електронній апаратурі спеціального призначення.
Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Маркуються цифро-букванним кодом на корпусі транзистора.
Тип корпусу: КТ-2-14.
Маса транзизора не більш ніж 1,5 г.
Кліматичне виготовлення: «УХЛ».
Категорія якості: «ВП».
Технічні умови:
- приймання «5» — РК3.365.204ТУ.
Зарубісний аналог: UC714, 2N3791, SMP6451, TMPF6451, TP6451.
Гарантійний термін зберігання — 25 років із дати приймання, а в разі переперевірки виробу — з дати переперевірки.
Гарантійне напрацювання:
- 80 000 годин — у режимах та умовах, що допускаються ТУ;
— 100 000 годин — у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.
Основні технічні характеристики транзизора 2П302А:
• Структура транзизора: з p-n-переходом і n-каналом;
• Рсі max — розсіювана потужність стик-виток: 300 мВт;
• Uзи відс — Напруга відсікання транзистори — напруга між закривом і джерелам: не більш ніж 5 В;
• Uсі max — Максимальна напруга стік-висток: 20 В;
• Uзі max — Максимальна напруга затвор-висток: 10 В;
• Iс — Строк (постійний): 24 мА;
• Iс нач — Початковий струм стоку: 3...24 мА;
• Iс ост — залишковий струм стоку: 6 мА;
• S - Крутизна характеристики: 5... 12 мА/В;
• С11и — Вхідна ємність транзизора — місткість між закривом і джерелам: не більш ніж 20 ПФ;
• С12і — Місткість зворотного зв'язку у схемі із загальним джерелам у разі короткого замикання на вході змінним струмом: не більш ніж 8 ПФ;
• Кш — Коефіцієнт шуму транзистори: не більш ніж 3 дБ на частоті 1 кГц;
• tвмик — Час увімкнення транзизора: не більш ніж 4 нс;
• tвимк — Час вимкнення транзизора: не більш ніж 5 нс;
Характеристики польових транзисторів із закривом на основі p-n переходу й каналом n-типу
2П302А, 2П302Б, 2П302В, 2П302А1, 2П302Б1, 2П302В1:
Тип польового транзизора |
Р МАКС | f МАКС | Граничні значення параметрів за Т = 25 °C | Значення параметрів за Т = 25 °C | Т ОКР | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
UСІ МАКС | UЗС МАКС | UЗІ МАКС | IС МАКС | UЗИ ВІДС | g22И | IЗ УТ | S | IС НАЧ | C11И | C12И | КШ | ||||
мВт | МГц | В | В | В | мА | В | мКСм | нА | мА/В | мА | пФ | пФ | дБ | °С | |
2П302А | 300 | 150 | 20 | 20 | 10 | 24 | <5 | - | <10 | >5 | 3…24 | <20 | <8 | <2,75 | -60...+125 |
2П302Б | 300 | 150 | 20 | 20 | 10 | 43 | <7 | - | <10 | >7 | 18…43 | <20 | <8 | - | -60...+125 |
2П302В | 300 | 150 | 20 | 20 | 12 | - | <10 | - | <10 | - | >33 | <20 | <8 | - | -60...+125 |
2П302А1 | 300 | 150 | 20 | 20 | 10 | 24 | <5 | - | <10 | >5 | 3…24 | <20 | <8 | - | -60...+125 |
2П302Б1 | 300 | 150 | 20 | 20 | 10 | 43 | <7 | - | <10 | >7 | 18…43 | <20 | <8 | - | -60...+125 |
2П302В1 | 300 | 150 | 20 | 20 | 12 | - | <10 | - | <10 | - | >33 | <20 | <8 | - | -60...+125 |
Усоловні позначення електричних параметрів польових транзисторів:
• Р МАКС — максимально допустима постійна розсіювана потужність польового транзистори.
• f МАКС — максимально допустима робоча частота польового транзистори.
• UСІ МАКС - максимально допустима напруга стік-висток.
• UЗС МАКС - максимально допустима напруга затвор-сток.
• UЗІ МАКС - максимально допустима напруга затвор-висток.
• IС МАКС — максимально допустимий струм стока польового транзистора.
• UЗИ ВІДС - напруга відсічення польового транзизора. Напруга між закривом і джерелам транзистори з p-n переходом або з ізольованим закривом, що працює в режимі обідніння, за якого струм стока досягає заданого низького значення.
• g22И — активний складник вихідної провідності польового транзистори в схемі із загальним споконвом.
• IЗ УТ - ток утечки затвора. Струм затвора за заданої напруги між закривом та іншими виведеннями, замкнутими між собою.
• S - крутина характеристики польового транзизора. Відношення зміни струму до зміни напруги на затворі за короткого замикання за змінним струмом на виході транзистори в схемі із загальним джерелом.
• IС НАЧ — початковий струм стоку. Струм стоку за напруги між закривом і джерелам, рівною нулю й за напруги на стоці, що перевищує напругу насичення.
• C11И - вхідна ємність польового транзизора. Ємність між закривом і джерелам у разі короткого замикання змінним струмом на виході із загальним споконвом.
• C12И — прохідна ємність польового транзизора. Ємність між затвором і стоком за короткого замикання за змінним струмом на вході в схемі із загальним джерелом.
• КШ - коефіцієнт шуму транзизора.
• Т ОКР - температура довкілля.
Основні | |
---|---|
Матеріал корпусу | Металоскло |
Тип монтажу | Ручний монтаж |
Максимальна потужність розсіювання | 0.2 Вт |
Тип транзистора | Польовий |
Максимально допустима напруга затвор-витік | 30 В |
Користувальницькі характеристики | |
Виконання | Дискретне |
Країна походження | СРСР |
- Ціна: 84,60 ₴
