КУ202И Тиристор штирьовий структури p-n-p-n (10а 200в)
- В наявності
- Код: КУ202И
31,30 ₴
Мінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)

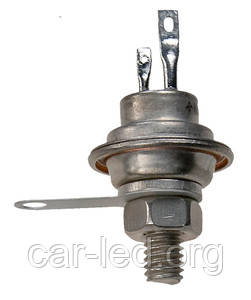

Тиристор КУ202І кремнієвий
Images are for reference only
See Product Specifications
КУ202І
Тиристатори кремнієві КУ202І планрно-дифузійні, структури p-n-p-n, триодні, незапірні.
Призначені для застосування як перемикних елементів пристроїв комутації напруги малими керівними сигналами.
Використовуються у схемах автоматики електронної апаратури загального призначення.
Випускаються в металосткеляному корпусі з жорсткими виведеннями та гвинтом для кріплення.
Маркуються цифро-букванним кодом, схема з'єднання електродів із виведеннями вказується на корпусі.
Маса тиристора не більш ніж 14,0 г, з комплектуючими деталями не більш ніж 18,0 г.
Тип кліматичного виконання: «УХЛ».
Категорія якості: «ОТК».
Технічні умови:
— приймання «1» — УЖ3.362.034ТУ.
Імпортний аналог: 1N4202, NAS4443, NASB.
Технічні характеристики тиристорів низькочастотних
КУ202А, КУ202Б, КУ202В, КУ202Г, КУ202Д, КУ202Е, КУ202Ж, КУ202И, КУ202К, КУ202Л, КУ202М, КУ202Н:
| Найменування тиристора |
Максимально допустимі значення параметрів за Тп = max | Значення параметрів за Тп = 25 °C | TП | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IОС | UЗС | IЗС | IОБР | (duD/dt)crit | UОС | IВКЛ | IУД | IУ.ОТ | UУ.ОТ | tВКЛ | tВЫКЛ | ||
| А | В | мА | мА | В/мкс | В | мА | мА | мА | В | мкс | мкс | °С | |
| КУ202А | 10 | 25 | 10 | 10 | 5 | 1,5 | - | 200 | 100 | 5 | 7,5 | 200 | -60…+100 |
| КУ202Б | 10 | 25 | 10 | 10 | 5 | 1,5 | - | 200 | 100 | 5 | 7,5 | 200 | -60…+100 |
| КУ202В | 10 | 50 | 10 | 10 | 5 | 1,5 | - | 200 | 100 | 5 | 7,5 | 200 | -60…+100 |
| КУ202Г | 10 | 50 | 10 | 10 | 5 | 1,5 | - | 200 | 100 | 5 | 7,5 | 200 | -60…+100 |
| КУ202Д | 10 | 100 | 10 | 10 | 5 | 1,5 | - | 200 | 100 | 5 | 7,5 | 200 | -60…+100 |
| КУ202Е | 10 | 100 | 10 | 10 | 5 | 1,5 | - | 200 | 100 | 5 | 7,5 | 200 | -60…+100 |
| КУ202Ж | 10 | 200 | 10 | 10 | 5 | 1,5 | - | 200 | 100 | 5 | 7,5 | 200 | -60…+100 |
| КУ202І | 10 | 200 | 10 | 10 | 5 | 1,5 | - | 200 | 100 | 5 | 7,5 | 200 | -60…+100 |
| КУ202К | 10 | 300 | 10 | 10 | 5 | 1,5 | - | 200 | 100 | 5 | 7,5 | 200 | -60…+100 |
| КУ202Л | 10 | 300 | 10 | 10 | 5 | 1,5 | - | 200 | 100 | 5 | 7,5 | 200 | -60…+100 |
| КУ202М | 10 | 400 | 10 | 10 | 5 | 1,5 | - | 200 | 100 | 5 | 7,5 | 200 | -60…+100 |
| КУ202Н | 10 | 400 | 10 | 10 | 5 | 1,5 | - | 200 | 100 | 5 | 7,5 | 200 | -60…+100 |
Усоловні позначення електричних параметрів низькочастотних тиристорів:
• IОС - Максимально допустимий постійний струм у відкритому стані.
• UЗС - Максимальна постійна напруга в закритому стані.
• IЗС - Постійний струм у закритому стані.
• IОБР - Постійний зворотний струм.
• (dVD/dt) crit - Критична швидкість наростання напруги в закритому стані.
• (diT/dt) crit - Критична швидкість наростання струму у відкритому стані.
• UОС - Постійна напруга у відкритому стані.
• IВКЛ - Струм ввімкнення тиристора.
• IУД - Струм утримання тиристора.
• IУ.ОТ - Відмикальний постійний струм керування.
• UУ.ОТ - Відмикальна постійна напруга керування.
• tВКЛ - Час увімкнення.
• tВЫКЛ - Час вимкнення.
• TП - Температура переходу тиристора.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Стан | Нове |
| Максимальний зворотний струм | 30 |
| Тип тиристора | Діак |
| Максимальна імпульсна напруга в закритому стані | 200 |
| Матеріал корпусу | Метал |
| Спосіб монтажу | Різьбовий |
- Ціна: 31,30 ₴
