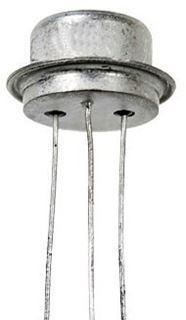

  • МП14Б германієві сплавні p-n-p універсальні низькочастотні малопотужні., фото 3
вправо
МП14Б германієві сплавні p-n-p універсальні низькочастотні малопотужні.

МП14Б германієві сплавні p-n-p універсальні низькочастотні малопотужні.

  • Під замовлення
  • Код: МП14Б SOKH
clockВідправка з 15 лютого 2025

12,80 ₴

Мінімальна сума замовлення на сайті — 50 грн

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
МП14Б германієві сплавні p-n-p універсальні низькочастотні малопотужні.
МП14Б германієві сплавні p-n-p універсальні низькочастотні малопотужні.Під замовлення
12,80 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення





МП14Б
Транзистори МП14Б германієві сплавні p-n-p універсальні низькочастотні малопотужні.
Призначені для посилення малих сигналів низької частоти, посилення, перемикання, формування імпульсів, застосування в фериттранзисторних відділеннях.
Використовуються для роботи в радіотехнічних та електронних пристроях загального та спеціального призначення.
Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Маркуються цифро-букванним кодом на корпусі транзистора.
Тип корпусу: КТЮ-3-6.
Маса транзизора не більш ніж 2,0 г.
Кліматичне виготовлення: «УХЛ».
Категорія якості: «ОТК», «ВП», «ОС».
Технічні умови: СБ0.336.007ТУ1.
Гарантійний термін зберігання транзизора не менш ніж 12 років від дня виготовлення.

Основні технічні характеристики транзизора МП14Б:
• Структура транзизора: p-n-p
• РК max — Постійна розсіювана потужність колектора: 150 мВт;
• fh21б — Гранична частота коефіцієнта передавання струму транзизора для схем із загальним імітером і загальною базою: не менш ніж 1 МГц;
• Uкбоб — Пробивна напруга колектор-база за заданого зворотного струму колектора та розімкнутого ланцюга імітера: 30 В;
• Uебо проб — Пробивна напруга емітер-база за заданого зворотного струму еміттера та розімкнутого кола колектора: 30 В;
• Iк max — Максимально допустимий постійний струм колектора: 20 мА;
• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-базу та розімкнутого виведення емітера: не більш ніж 200 мкА;
• h21е — Статичний коефіцієнт передавання струму транзизора в режимі малого сигналу для схем із загальним імітером і загальною базою відповідно: 30...60;
• Ск - Ємність колекторного переходу: не більш ніж 50 ПФ

Технічні характеристики транзисторів МП14, МП14А, МП14Б:

Тип транзизора Структура Граничні значення параметрів за Тп = 25 °C Значення параметрів за Тп = 25 °C
IК. макс. IК. и. макс. UКЭR гр.
(UКЭО макс.)
UЕБО макс. РК. макс.
(РК.и. макс)
h21Э
 (h21э)
UКБ
 (UКЭ)

(IК)
UКЭ нас. IКБО fгp.
(fh21)
мА мА В В мВт   В мА В мкА МГц
МП14 p-n-p 20 150 15 15 150 20...40 5 1 - 200 1
МП14А p-n-p 20 150 30 30 150 20...40 5 1 - 200 1
МП14Б p-n-p 20 150 30 30 150 30...60 5 1 - 200 1


Усоловні позначення електричних параметрів транзисторів:
• Iк. макс — максимально допустимий постійний струм колектора транзизора.
• Iк. і макс. — максимально допустимий імпульсний струм колектора транзистора.
• UкеR. макс — максимальна напруга між колектором і емітером у разі заданого (звичайного) опору в ланцюзі база-емітер транзистора.
• Uкео макс — максимальна напруга між колектором і емітером транзисторів під час розімкнутого ланцюга бази та заданого струму імітера.
• Uебо. макс — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК. макс — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.
• РК. і макс. — максимально допустима імпульсна потужність, що розсіюється на колекторі транзизора.
• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
• h21Э — коефіцієнт передавання струму біполярного транзизора в режимі малого сигналу в схемі із загальним евітером.
• Uкб - напруга колектор-база транзизора.
• UкеR. макс — максимальна напруга між колектором і емітером у разі заданого (звичайного) опору в ланцюзі база-емітер транзистора.
• Ie - струм імітера транзизора.
•  — постійний струм колектора транзизора.
• Uкэ. нас. — напруга насичення між колектором і емітером транзизора.
• Iкбо - зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• fгр— гранічна частота коефіцієнта передавання струму.
• fh21 — передня частота коефіцієнта передавання струму біполярного транзистори.

Основні
Тип транзистораБіполярний
Тип біполярного транзистораP-N-P
Матеріал корпусуМеталоскло
Тип монтажуРучний монтаж
Користувальницькі характеристики
Країна виробниксрср
ВиконанняДискретне
Країна походженняСРСР
