КУ101Д (1А 150В) диффузійно-сплавні, p-типу, тріодні, незаперті
- В наявності
- Код: КУ101Д
18,60 ₴
Мінімальна сума замовлення на сайті — 100 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
КУ101Е
Тиристатори кремнієві КУ101Е, дифузійно-сплавні, p-типи, тріодні, незапірні.
Призначені для застосування як перемикальні елементи.

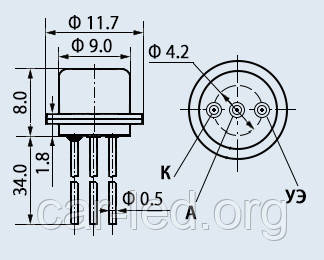

Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Тип приладу наводиться на корпусі.
Маса тиристора не більш ніж 2,25 г.
Основні технічні параметри тиристора КУ101Е:
• Максимальна постійна зворотна напруга: 150 В;
• Максимальна постійна напруга в закритому стані: 150 В;
• Максимальний повторюваний імпульсний струм у відкритому стані: 1 А;
• Середній імпульсний струм у відкритому стані: 0,075 А;
• Напруга у відкритому стані: не більш ніж 2,5 В;
• Постійний струм у закритому стані: не менш ніж 0,15 мА;
• Постійний зворотний струм: не більш ніж 0,15 мА;
• Відмикальний постійний струм керування: не більш ніж 12 мА;
• Постійна відмикаюча напруга керування: 1,5...8 В;
• Швидкість наростання напруги в закритому стані: 100 В/мкс;
• Час вмикання: 2 мкс;
• Час вимкнення: 35 мкс
Технічні характеристики тиристорів
КУ101А, КУ101Б, КУ101Г, КУ101Е: КУ101Д
| Найменування тиристора |
Максимально допустимі значення параметрів за Тп = max | Значення параметрів за Тп = 25 °C | TЗ MAX | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IОС.СР | IОС.П | UЗС | UОБР | PОС. СР | (duзс/dt)max | UОС | IУ.ОТ.И | UУ.ОТ | tВКЛ | tВЫКЛ | IЗС | IОБР | ||
| А | А | В | В | Вт | В/мкс | В | мА | В | мкс | мкс | мА | мА | °С | |
| КУ101А | 0,075 | 1,0 | 50 | 10 | 0,15 | 100 | 2,25 | 12 | 10,0 | 2 | 70 | 0,5 | 0,5 | 85 |
| КУ101Б | 0,075 | 1,0 | 50 | 50 | 0,15 | 100 | 2,25 | 12 | 10,0 | 2 | 70 | 0,5 | 0,5 | 85 |
| КУ101Г | 0,075 | 1,0 | 80 | 80 | 0,15 | 100 | 2,25 | 12 | 10,0 | 2 | 70 | 0,5 | 0,5 | 85 |
| КУ101Е | 0,075 | 1,0 | 150 | 150 | 0,15 | 100 | 2,25 | 12 | 10,0 | 2 | 70 | 0,5 | 0,5 | 85 |
Усоловні позначення електричних параметрів тиристорів:
• IОС. СР. - Середній струм у відкритому стані.
• IОС. П. - імпульсний струм, що повторюється, у відкритому стані.
• UЗС. - Постійна напруга в закритому стані.
• UОБР. - Постійна зворотна напруга.
• PОС. СР. - Середня розсіювана потужність у відкритому стані.
• (dUзс/dt) max - Максимальна швидкість наростання напруги в закритому стані.
• UОС. - Постійна напруга у відкритому стані.
• IУ. ОТ. - Відмикальний струм керування.
• UУ. ОТ. И. - Відмикальна імпульсна напруга керування.
• tВКЛ - Час вмикання тиристора.
• tВЫКЛ - Час вимкнення тиристора.
• IЗС. - Постійний струм у закритому стані.
• IОБР. - Постійний зворотний струм.
• TС. MAX - Максимальна температура довкілля.
| Основні | |
|---|---|
| Тип тиристора | Діак |
| Максимальна імпульсна напруга в закритому стані | 50 В |
| Максимальний зворотний струм | 100 А |
| Матеріал корпусу | Метал |
| Охолодження | Примусове, Природне |
| Спосіб монтажу | Різьбовий |
| Стан | Новий |
| Користувальницькі характеристики | |
| Виробник | АТВТ СВІТЛАНА |
- Ціна: 18,60 ₴
