ПГ2-2-6П2НВ Перемикач галетний
- В наявності 1 од.
- Код: ПГ2-2-6П2НВ
845,70 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
ПГ2-2-6П2НВ
Перемикач ПГ2-2-6П2НВ поворотний галетний малогабаритний для об'ємного монтажу.
Призначений для комутації електричних ланцюгів змінного та постійного струму.
Використовуються для роботи в різних типах електро- та радіоапаратури спеціального та загального призначення.
Перемикачі ПГ2 мають від 1 до 4 плат, забезпечують від 2 до 12 робочих положень і від 1 до 16 напрямів.
Виготовляють у двох варіантах виконання залежно від типу ручки керування.
Контактна система ножового типу має висновки, що дають змогу приєднувати монтажні дроти пайкою.
Перемикачі ПГ2 виготовляються для внутрішнього монтажу у всекліматичному виконанні «В».
Категорія якості: «ОТК», «ВП», «ОС».
Технічні умови:
- для перемикачів із прийманням «1»: АУБК.642110.004ТУ;
- для перемикачів із прийманням «5»: ОЮ0.360.068ТУ;
- для перемикачів із прийманням «9»: ОЮ0.360.068ТУ, СДАГ0.360.029ТУ.
Гарантійний термін зберігання перемикачів ПГ2-2-6П2НВ — 12 років із дати приймання.
Мінімальна напрацювання:
- 10000 годин у всіх режимах та умовах, що допускаються ТУ;
- 100 000 годин у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.
Розшифрування умовного позначення:
ПГ2-2-6П2НВ
ПГ2 — перемикач галетний другий розроблення;
1...48 — варіант виготовлення;
2П...12П — кількість робочих положень;
1Н...16Н — число напрямів;
В - всекліматичне виготовлення;

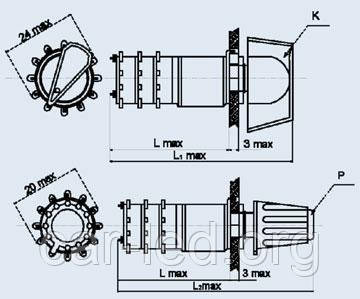

Р (кругла) або К (клювик) — вид ручки перемикача, немає літери — без ручки.
Основні технічні та експлуатаційні характеристики перемикачів поворотних ПГ2: | |
---|---|
Опір контакту, не більше, Ом | 0,05 |
Електрична міцність ізоляції, В | 550 |
Момент перемикання, НхМ: | від 0,04 до 0,29 |
Опір ізоляції, МОм, не менш ніж | 1000 |
Робоча температура довкілля, °C | от -60 до +85 |
Підвищена відносна вологість за 35 °C, % | 98 |
Гарантійний термін із дати виготовлення, років: | 12 |
Гарантійне напрацювання, год | 10000 |
Маса, г | от 15 до 21 |
Електричні режими комутації перемикачів поворотних ПГ2: | ||||||||
---|---|---|---|---|---|---|---|---|
Типономинал перемикача поворотного |
Род тока | Тип навантаження | Напруга, В | Ток, А | Максимальна комутована потужність, Вт (ВхА) |
Кількість циклів переключений |
||
не менш ніж | не більш ніж | не менш ніж | не більш ніж | |||||
ПГ2 | постійний | активна | 0,1 | 130 | 1х10-6 | 0,50 | 15 | 5000 |
змінний | індуктивна | 0,1 | 130 | 1х10-6 | 0,50 | 15 | 2500 |
Основні | |
---|---|
Матеріал контакту | Мідь |
Користувальницькі характеристики | |
обмін/повернення товару: | протягом 14 днів |
