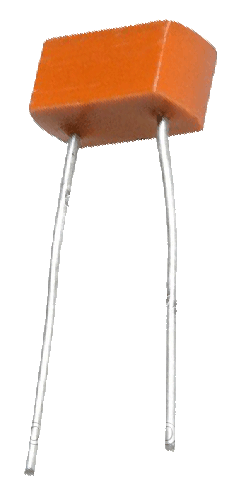

2С168В (КС168В) Стабілітрон 6,8 V (6,24В...7,3В) кремнієвий, сплавний, двоанодний
- В наявності
- Код: 2С168В
20,90 ₴
Мінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
КС212А Стабілітрон 12 V кремнієвий, сплавний, двоанодний
2С168В
Стабілізрони 2С168В кремнієві, сплавні, двоанодні, малої потужності.
Призначені для стабілізації номінальної напруги 6,8 В діапазоні струмів стабілізації 3...20 мА та двостороннього обмеження напруги.
Використовуються для роботи вузлах і блоках апаратури спеціального призначення.
Виготовляються у всекліматичному виконанні «В».
Випускаються в пластмасовому корпусі з гнучкими виведеннями.
Маркуються цифро-букванним кодом на корпусі стабілізрона.
Корпус типу КД-25, маса не більш ніж 0,3 г.
Категорія якості: «ВП», «ОСМ».
Технічні умови:
- приймання «ВП» ХИ3.369.004ТУ;
— приймання «ОСМ» ХИ3.369.004ТУ, П0.070.052.
Основні технічні параметри стабілізрона 2С168В:
• Номінальна напруга стабілізації: 6,8 В при Iст 10 мА;
• Температурний коефіцієнт напруги стабілізації: ±0,05%/°С;
• Тимчасова нестабільність напруги стабілізації стабілізатора: ±1,5%;
• Диференціальний опір стабілізрона: 28 Ом за Iст 10 мА;
• Мінімально допустимий струм стабілізації: 3 мА;
• Максимально допустимий струм стабілізації: 20 мА;
• Максимально допустима розсіювана потужність на стабілізроні: 0,15 Вт;
• Робочий інтервал температури довкілля: 60... +125 °С.
Гарантійні зобов'язання:
Виробник гарантує відповідність якості стабілізронів 2С168В вимогам ХИ3.369.004ТУ у разі дотримання споживачем режимів і умов експлуатації, правил зберігання й експлуатації, встановлених ТУ.
Гарантійний термін зберігання 25 років від дня виготовлення.
Мінімальна напрацювання:
- 80 000 годин у режимах та умовах, що допускаються ТУ;
— 100000 годин у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання
Технічні характеристики стабілізронів 2С168В, КС168В:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| 2С168В | 6,24 | 6,8 | 7,38 | 10 | ±0,05 | - | 28 | 3 | 20 | 0,15 | (150) | -60… +125 |
| КС168В | 6,3 | 6,8 | 7,3 | 10 | ±0,05 | - | 28 | 3 | 20 | 0,15 | 100 | -55... +100 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора;
• αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;
• Uпр. - постійна пряма напруга;
• Iпр. - постійний прямий струм;
• rст. - диференціальний опір стабілізрона;
• Iст. - струм стабілізації стабілізатора;
• Рmax - розсіювана потужність стабілізрона;
• Тк. мах - максимально допустима температура корпусу стабілізрона;
• Тп. мах - максимально допустима температура переходу стабілізрона;
• Т окр. - температура довкілля.
| Основні | |
|---|---|
| Тип діода | Стабілітрон |
| Максимальна потужність розсіювання | 8 Вт |
| Мінімальна напруга стабілізації | 8 В |
| Максимальна напруга стабілізації | 6.2 В |
| Матеріал виготовлення | Кремній |
| Користувальницькі характеристики | |
| Країна походження | СРСР |
- Ціна: 20,90 ₴
