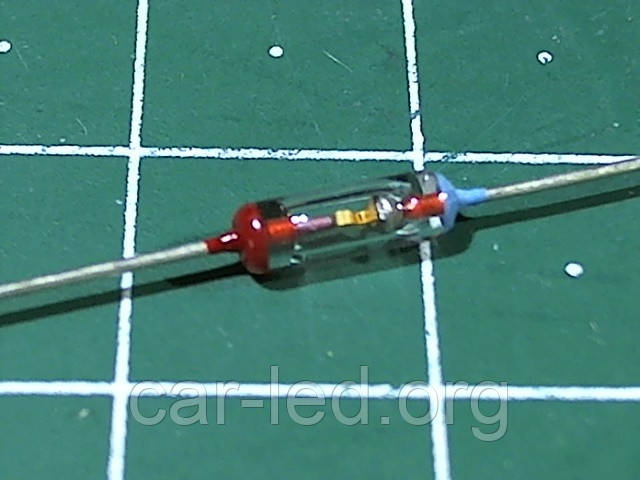

КС156Г Стабілітрон 5,6V. Скляний корпус КД-3
- В наявності
- Код: КС156Г
10,30 ₴
Мінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
КС156Г
Стабільйони КС156Г кремнієві, дифузійно-сплавні, малої потужності.
Призначені для стабілізації напруги 5,6 В у діапазоні струмів стабілізації 1...22,4 мА.
Випускаються в скляному корпусі з гнучкими різноспрямованими виведеннями.
Для позначення типу та полярності використовується умовне маркування кольоровим кодом.
Колір мітки на торці корпусу з боку катодного виведення:
- для КС133Г — жовтогарячий,
- для КС139Г — сірий,
- для КС147Г — зелений,
— для КС156Г — червоний.
Тип корпусу: КД-4-1, маса не більш ніж 0,5 г.
Категорія якості: «ОТК».
Технічні умови:
- приймання «1» АА0.336.162ТУ.
Імпортний аналог: 1N708, BZX30C5V6.
Основні технічні параметри стабілізрона КС156Г:
• Номінальна напруга стабілізації: 5,6 В при Iст 5 мА;
• Розкидання напруги стабілізації: 5... 6,2 В;
• Диференціальний опір стабілізрона: 100 Ом за Iст 5 мА;
• Мінімально допустимий струм стабілізації: 1 мА;
• Максимально допустимий струм стабілізації: 22,4 мА;
• Максимально допустима розсіювана потужність на стабілізроні: 0,125 Вт;
• Робочий інтервал температури довкілля: -60... +125 °С.
Гарантійні зобов'язання:
Виробник гарантує відповідність якості стабілізронів КС156Г вимогам АА0.336.162ТУ у разі дотримання споживачем умов і правил зберігання, монтажу й експлуатації, приведених у ТУ.
Зберігання не менш ніж 10 років від дати виготовлення.
Напрацювання не менш ніж 17 000 годин.
Гарантійне напрацювання обчислюється в межах терміну зберігання.
Технічні характеристики стабілізронів КС133Г, КС139Г, КС147Г, КС156Г:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| КС133Г | 2,95 | 3,3 | 3,65 | 5 | - | 1 (50) | 150 | 1 | 37,5 | 0,125 | 125 | -60… +125 |
| КС139Г | 3,5 | 3,9 | 4,3 | 5 | - | 1 (50) | 150 | 1 | 32 | 0,125 | 125 | -60… +125 |
| КС147Г | 4,2 | 4,7 | 5,2 | 5 | - | 1 (50) | 150 | 1 | 26,5 | 0,125 | 125 | -60… +125 |
| КС156Г | 5 | 5,6 | 6,2 | 5 | - | 1 (50) | 100 | 1 | 22,4 | 0,125 | 125 | -60… +125 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора;
• αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;
• Uпр. - постійна пряма напруга;
• Iпр. - постійний прямий струм;
• rст. - диференціальний опір стабілізрона;
• Iст. - струм стабілізації стабілізатора;
• Рmax - розсіювана потужність стабілізрона;
• Тк. мах - максимально допустима температура корпусу стабілізрона;
• Тп. мах - максимально допустима температура переходу стабілізрона;
• Т окр. - температура довкілля.
| Основні | |
|---|---|
| Тип діода | Стабілітрон |
| Призначення діода | Обмежувальний |
| Максимальна потужність розсіювання | 0.34 Вт |
| Мінімальна напруга стабілізації | 11.5 В |
| Максимальна напруга стабілізації | 14 В |
| Матеріал виготовлення | Кремній |
| Користувальницькі характеристики | |
| Країна походження | СРСР |
- Ціна: 10,30 ₴
