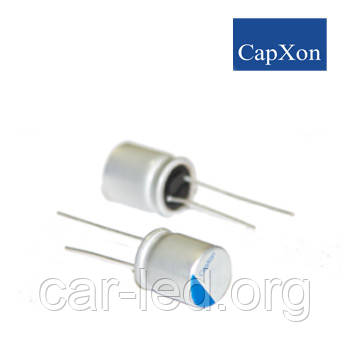

1000mkf-10v ПОЛІМЕРНІ електролітичні конденсатори PS 10*12,5 Capxon

1000mkf-10v ПОЛІМЕРНІ 10*12,5

PS Полімерні конденсатори радіального типу з гнучкими виведеннями (ultra low ESR) ISO- 9001

З'явившись порівняно недавно, тверді полімерні електроліти вже послугували основою для створення нових електрохімічних пристроїв, що характеризуються браком рідкого агресивного електроліту, зменшеними масогабаритними характеристиками, високим ступенем надійності та екологічної безпеки. Велика кількість досліджень, що ведуться в області ТПЕ та хімічно модифікованих електродів науковими групами всього світу, обіцяє отримання в найближче майбутнє нових революційних результатів у енергетиці, створення нових типів оптоелектроночних і логічних комп'ютерних пристроїв, біомедичних мікросенсорних систем.

     Дедалі більше, топові та не дуже, виробників материнських плат застосовують у ланцюгах живлення процесорів новий тип електролітів, тому що PSA (Polymer Solid Aluminum) — алюмінієві електролітичні конденсатори з твердим полімерним електролітом.
Переваги основні озвучені:

- ультранизький ESR
― практично повністю немає будь-якої залежності ESR від зовнішньої температури
― наддовгий термін експлуатації
— дуже високі значення допустимих струмів пульсацій за набагато меншої місткості, якщо порівнювати з традиційними електролітами LowESR, що застосовуються в ланцюзі живлення ядра процесора.
— можливість замінювати кілька штук традиційних електролітів одним таким електролітом PSA.

У ремонті комп'ютер із такою несправністю: самопродуктивні аперіодичні перезавантаження. У системному журналі Windows запису немає. Всі деталі на материнській платі на вигляд цілі: немає конденсаторів, що здулися, і транзисторів зі слідами перегрівання. Для пошуку причини перезавантаження зроблена заміна всього заліза: від блока живлення до пам'яті. Але на перезавантаження це не вплинуло, отже, проблема в материнській платі.

Найбільш часто виникає несправність материнських плат — це висихання електролітичних конденсаторів. Зазвичай водночас вони здуваються й несправність легко визначити. Високий конденсатор втрачає свої властивості та материнська плата починає характерно глючити. Погіршується фільтрація живильних напруг, вони можуть просякати, що призводить до нестабільної роботи та перевантажень.

Ця материнська плата має досить невдале конструктивне рішення: електролітичні конденсатори розташовані безпосередньо під радіатором процесора, практично впритул до нього: відстань — менш ніж 5 мм.


Гарячий радіатор за такого тісного розташування цілком може стати причиною перегрівання та висихання електролітів. Тому їх необхідно замінити.


11 конденсаторів синього кольору 680 мкФ 4 В розміром 8*8 см припаяні тугоплавким приспівуванням.


Паяльник на 60 Вт плавить його насилу. Паяльної станції, на жаль, немає.


На старих материнських платах-донорах деталей конденсаторів такого типорозміру не знайшлося. Тому вирішено замінити їх тимчасово на наявні електроліти 470 мкФ 6.3 В заввишки 11 см. Водночас конденсатори опинилися майже впритул до радіатора — відстань приблизно 1 мм.


Ці конденсатори ― Low ESR, але, по-перше, далеко не нові, а по-друге, за таких габаритів не підходять для цієї материнської плати. Але як тимчасове рішення, що дає змогу дочекатися відповідних конденсаторів і мати в цей час материнську плату, що працює, цілком підходять.

Після заміни конденсаторів комп'ютер почав працювати стабільно, перезавантаження зачинилося.

Які ж конденсатори потрібні для такої материнської плати? З огляду на вельми невдалий конструктив, потрібно ставити конденсатори аналогічного типорозміру: 8*8мм. Також необхідно унеможливити повторення ситуації з їх виходом із ладу через нагрівання близько розташованим радіатором. Тому були обрані полімерні електролітичні конденсатори. Вартість одного конденсатора 4 В 470 мкФ 8*8 мм становить приблизно 35 рубів, що не зручніше. Зате їхні параметри на лад перевершують аналогічні у звичайних електролітів. В жодному ремонті на материнську плату не поставлять такі конденсатори. Навіть не факт, що поставлять Low ESR. Тому, здійснюючи самостійний ремонт материнської плати та виробляючи заміну конденсаторів, ставте полімерні електроліти. Завдяки чудовим параметрам, їх місткість може бути навіть меншою від вихідної, але не більш ніж удвічі.

Остаточний ремонт. Випалюємо тимчасові конденсатори:


Нові полімерні електроліти:


Конденсатори встановлені. Тепер їм не загрожує перегрівання і висихання, тому що вони не чутливі до цих чинників:
