Серия HE ― алюминиевые электролитические конденсаторы с жесткими выводами, 105°C

Серия HE ― электролитические конденсаторы общего применения с жесткими выводами, 105°C.

Производитель SAMWHA.

- широкий диапазон рабочей температуры -40(-25)~+105°C

- включены изделия высотой 20 мм, с низким профилем (диапазон напряжений 160~500V)

Конденсаторы серия HE

Температурный диапазон	WV≤ 400: -40~+105^oC, WV =450: -25~+105^oC
Ток утечки (макс.)	I=3√CV (μA) (после 5 минут)
Допустимое отклонение емкости	±20% при 120Гц, 20^оС
Диэлектрические потери (tanδ) при 120Гц, 20^оС (макс)	При емкости >1000мкФ: tan δ увеличивается на 0,01 на каждые 1000мкФ
	WV	6.3, 10		16	25, 35	50, 63	80, 100		160~400	450
	Tan δ	0.50		0.40	0.35	0.25	0.20		0.15	0.20
Изменение параметров после 2000 ч работы при номинальном напряжении и 105^оС	Ток утечки					начальное значение, или менее
	Изменение емкости					в пределах +-20% от начального значения
	Tan δ					менее чем 200% от начального значения
Срок службы конденсатора в зависимости от температуры	Температура		время работы			при 24 ч эксплуатации		при 8 ч эксплуатации
	при 50^оС		60,000 часов			7 лет		20 лет
	при 30^оС		200,000 часов			30 лет		86 лет

Габаритные размеры и максимальный ток пульсации

μф\ мВ	16			25			35			50
4700				22x25 1.73			22x35 2.14	25.4x25 2.09		22x45 2.81	25.4x40 2.93	30x30 2.87
10 000	22x30 2.48	25.4x25 2.56		22x40 2.77	25.4x35 2.88			25.4x45 3.43	30x35 3.38			30x50 4.42	35x40 4.37
15 000	22x40 3.17	25.4x35 3.29	30x30 3.38	25.4x45 3.62	30x35 3.57	35x30 3.65		30x45 4.19	35x35 4.12			35x50 5.24	40x40 5.13
22 000		25.4x45 4.03	30x35 3.98		30x45 4.36	35x35 4.28		35x45 4.95	40x40 5.04				40x50 5.98
33 000		30x45 4.79	35x35 4.71	← размер корпуса D x L (mm) ← ток пульсации (A rms) при 105^оС, 120Гц (*реальные изменения тока пульсации см. таблицы ниже)

μф\ мВ	63				80					100
1500	22x30 1.50	25.4x25 1.54			22x35 1.98	25.4x30 2.05				22x45 2.18	25.4x40 2.28	30x30 2.23
2200	22x35 1.86	25.4x30 1.92			22x45 2.51	25.4x35 2.49	30x30 2.56				25.4x50 2.85	30x40 2.83	35x30 2.76
3300	22x50 2.53	25.4x40 2.53	30x30 2.48			25.4x50 3.33	30x40 3.30	35x30 3.23				30x50 3.59	35x40 3.55
4700		25.4x40 3.20	30x40 3.17	35x30 3.10			30x50 4.10	35x40 4.06					35x50 4.40	40x40 4.31
6800			30x50 3.92	35x40 3.88				35x50 4.90	40x40 4.80					40x50 5.18
10000			35x50 4.74	40x40 4.64

μф\ мВ	160				200					250
150					22x20 0.63					22x25 0.68	25.4x20 0.69
220	22x20 0.76				22x25 0.82	25.4x20 0.84				22x30 0.88	25.4x25 0.90	30x20 0.92
330	22x25 1.01	25.4x25 1.10	30x20 1.13		22x30 1.07	25.4x25 1.11	30x20 1.13			22x40 1.20	25.4x30 1.18	30x25 1.21	35x20 1.23
470	22x35 1.36	25.4x25 1.32	30x25 1.44	35x20 1.47	22x40 1.43	25.4x35 1.40	30x25 1.44	35x25 1.56		22x50 1.56	25.4x40 1.56	30x30 1.53	35x25 1.56
1000		25.4x45 2.38	30x35 2.35	35x30 2.41			30x45 2.57	35x35 2.53					35x45 2.76	40x40 2.81
1500			35x40 3.00	40x40 3.19				35x45 3.13	40x50 3.44					40x60 3.68

μф\ мВ	350				400					450
68	22x20 0.41					22x25 0.44	25.4x20 0.45			22x30 0.34	25.4x25 0.35	30x20 0.36
82	22x25 0.48	25.4x20 0.49				22x30 0.51	25.4x25 0.53	30x20 0.54		22x35 0.40	25.4x30 0.41	30x20 0.40
100	22x25 0.53	25.4x25 0.59	30x20 0.60			22x35 0.60	25.4x30 0.62	30x20 0.60		22x40 0.47	25.4x30 0.46	30x25 0.47	35x20 0.48
120	22x30 0.62	25.4x25 0.64	30x20 0.65			22x40 0.69	25.4x30 0.68	30x25 0.70	35x20 0.71	22x45 0.53	25.4x35 0.53	30x30 0.55	35x25 0.56
150	22x40 0.78	25.4x30 0.76	30x25 0.78	35x20 0.80		22x45 0.81	25.4x35 0.81	30x30 0.83	35x20 0.80	22x50 0.62	25.4x40 0.62	30x30 0.61	35x25 0.62
180	22x45 0.89	25.4x35 0.88	30x30 0.91	35x20 0.87		22x50 0.93	25.4x40 0.93	30x30 0.91	35x25 0.93		25.4x45 0.71	30x35 0.70	35x30 0.78
220	22x50 1.03	25.4x40 1.03	30x30 1.00	35x25 1.03			25.4x45 1.07	30x35 1.06	35x30 1.08		25.4x50 0.82	30x40 0.82	35x30 0.80
330			30x40 1.36	35x35 1.40				30x45 1.42	35x35 1.40			30x50 1.09	35x40 1.08
470				35x45 1.82				35x45 1.82	40x40 1.85				35x50 1.39	40x40 1.36
560				35x50 2.06	40x40 2.02			35x50 2.06	40x50 2.18					40x50 1.61
680					40x50 2.40				40x60 2.57

Увеличение максимально допустимого тока пульсации в зависимости от температуры						Увеличение максимально допустимого тока пульсации в зависимости от частоты
температура ^ОС	40	60	70	85	105	при 315В ~	50Гц	120Гц	300Гц	1кГц	10кГц~
множитель	2.4	2.35	2.17	1.67	1.0	множитель	0.88	1	1.15	1.20	1.40

Мінімальний допуск емкості

5 %

Мінімальна робоча температура

-20 град.

Тип діелектрика

Електроліт

Тип конденсатора

Високовольтний

Висота

45 мм

Виробник

Samwha

Країна виробник

Південна Корея

Діаметр

25 мм

Тип корпусу

Металофольгірований

Максимальна робоча температура

105 град.

Номінальна робоча напруга

250 В

Ємність конденсатору

680 мкФ

Тип ємності

Постійна

Технічний опис:

завантажити PDF в специфікації

День	Години роботи	Перерва
Понеділок	Вихідний
Вівторок	10:00 - 17:00
Середа	10:00 - 16:30
Четвер	10:00 - 16:00
Пʼятниця	10:00 - 17:00
Субота	09:00 - 16:00
Неділя	Вихідний

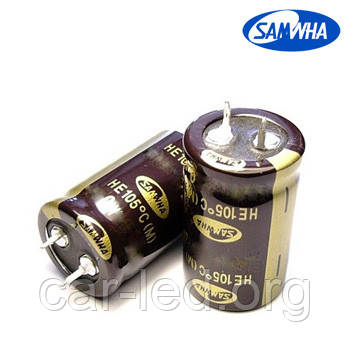

680mkf - 250v HE 25*45 SAMWHA, 105°C конденсатор електролітичний
