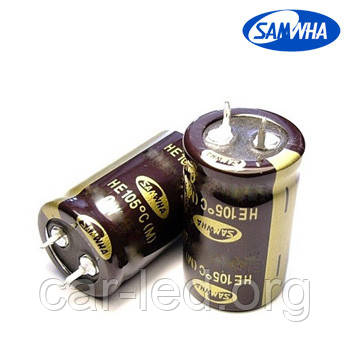

330mkf ― 450v HE 35*40 SAMWHA, 105°C

Серія HE — алюмінієві електролітичні конденсатори з жорсткими виведеннями, 105 °C

Name: 330mkf - 450v HE 35*40 SAMWHA, 105°C конденсатор електролітичний
Brand: Samwha
SKU: 330mkf - 450v HE35-40
Price: 188.80 UAH
Availability: OutOfStock

Серія HE — електролітичні конденсатори загального застосування з жорсткими виведеннями, 105 °C.

Виробник SAMWHA.

- широкий діапазон робочої температури -40 (-25) ~ +105 °C

- включені вироби заввишки 20 мм, з низьким профілем (діапазон напруги 160~500V)

Конденсатори серія HE

Температурний діапазон	WV≤ 400: -40~+105^oC, WV =450: -25~+105^oC
Струм витоку (макс.)	I=3√CV (μA) (после 5 минут)
Допустиме відхилення місткості	±20% за 120 Гц, 20^оЗ
Діелектричні втрати (tanö) за 120 Гц, 20^оЗ (макс)	За місткості >10000 мкФ: tan ÷ збільшується на 0,01 на кожні 1000 мкФ
	WV	6.3, 10		16	25, 35	50, 63	80, 100		160~400	450
	Tan δ	0.50		0.40	0.35	0.25	0.20		0.15	0.20
Зміна параметрів після 2000 год роботи за номінальної напруги та 105^оЗ	Струм витоку					початкове значення, або менше
	Зміна місткості					в межах +-20% від початкового значення
	Tan δ					менш ніж 200% від початкового значення
Термін експлуатації конденсатора залежно від температури	Температура		час роботи			за 24 год експлуатації		за 8 год експлуатації
	при 50^оЗ		60,000 годин			7 років		20 років
	при 30^оЗ		200,000 годин			30 років		86 років

Габаритні розміри та максимальний струм пульсації

μф\ мВ	16			25			35			50
4700				22x25 1.73			22x35 2.14	25.4x25 2.09		22x45 2.81	25.4x40 2.93	30x30 2.87
10000	22x30 2.48	25.4x25 2.56		22x40 2.77	25.4x35 2.88			25.4x45 3.43	30x35 3.38			30x50 4.42	35x40 4.37
15 000	22x40 3.17	25.4x35 3.29	30x30 3.38	25.4x45 3.62	30x35 3.57	35x30 3.65		30x45 4.19	35x35 4.12			35x50 5.24	40x40 5.13
22 000		25.4x45 4.03	30x35 3.98		30x45 4.36	35x35 4.28		35x45 4.95	40x40 5.04				40x50 5.98
33 000		30x45 4.79	35x35 4.71	÷ розмір корпусу D x L (mm) ÷ струм пульсації (A rms) за 105^оС, 120 Гц (*реальні зміни струму пульсації см. таблиці нижче)

μф\ мВ	63				80					100
1500	22x30 1.50	25.4x25 1.54			22x35 1.98	25.4x30 2.05				22x45 2.18	25.4x40 2.28	30x30 2.23
2200	22x35 1.86	25.4x30 1.92			22x45 2.51	25.4x35 2.49	30x30 2.56				25.4x50 2.85	30x40 2.83	35x30 2.76
3300	22x50 2.53	25.4x40 2.53	30x30 2.48			25.4x50 3.33	30x40 3.30	35x30 3.23				30x50 3.59	35x40 3.55
4700		25.4x40 3.20	30x40 3.17	35x30 3.10			30x50 4.10	35x40 4.06					35x50 4.40	40x40 4.31
6800			30x50 3.92	35x40 3.88				35x50 4.90	40x40 4.80					40x50 5.18
10000			35x50 4.74	40x40 4.64

μф\ мВ	160				200					250
150					22x20 0.63					22x25 0.68	25.4x20 0.69
220	22x20 0.76				22x25 0.82	25.4x20 0.84				22x30 0.88	25.4x25 0.90	30x20 0.92
330	22x25 1.01	25.4x25 1.10	30x20 1.13		22x30 1.07	25.4x25 1.11	30x20 1.13			22x40 1.20	25.4x30 1.18	30x25 1.21	35x20 1.23
470	22x35 1.36	25.4x25 1.32	30x25 1.44	35x20 1.47	22x40 1.43	25.4x35 1.40	30x25 1.44	35x25 1.56		22x50 1.56	25.4x40 1.56	30x30 1.53	35x25 1.56
1000		25.4x45 2.38	30x35 2.35	35x30 2.41			30x45 2.57	35x35 2.53					35x45 2.76	40x40 2.81
1500			35x40 3.00	40x40 3.19				35x45 3.13	40x50 3.44					40x60 3.68

μф\ мВ	350				400					450
68	22x20 0.41					22x25 0.44	25.4x20 0.45			22x30 0.34	25.4x25 0.35	30x20 0.36
82	22x25 0.48	25.4x20 0.49				22x30 0.51	25.4x25 0.53	30x20 0.54		22x35 0.40	25.4x30 0.41	30x20 0.40
100	22x25 0.53	25.4x25 0.59	30x20 0.60			22x35 0.60	25.4x30 0.62	30x20 0.60		22x40 0.47	25.4x30 0.46	30x25 0.47	35x20 0.48
120	22x30 0.62	25.4x25 0.64	30x20 0.65			22x40 0.69	25.4x30 0.68	30x25 0.70	35x20 0.71	22x45 0.53	25.4x35 0.53	30x30 0.55	35x25 0.56
150	22x40 0.78	25.4x30 0.76	30x25 0.78	35x20 0.80		22x45 0.81	25.4x35 0.81	30x30 0.83	35x20 0.80	22x50 0.62	25.4x40 0.62	30x30 0.61	35x25 0.62
180	22x45 0.89	25.4x35 0.88	30x30 0.91	35x20 0.87		22x50 0.93	25.4x40 0.93	30x30 0.91	35x25 0.93		25.4x45 0.71	30x35 0.70	35x30 0.78
220	22x50 1.03	25.4x40 1.03	30x30 1.00	35x25 1.03			25.4x45 1.07	30x35 1.06	35x30 1.08		25.4x50 0.82	30x40 0.82	35x30 0.80
330			30x40 1.36	35x35 1.40				30x45 1.42	35x35 1.40			30x50 1.09	35x40 1.08
470				35x45 1.82				35x45 1.82	40x40 1.85				35x50 1.39	40x40 1.36
560				35x50 2.06	40x40 2.02			35x50 2.06	40x50 2.18					40x50 1.61
680					40x50 2.40				40x60 2.57

Збільшення максимально допустимого струму пульсації залежно від температури						Збільшення максимально допустимого струму пульсації залежно від частоти
температура ^ОЗ	40	60	70	85	105	за 315 В ~	50 Гц	120Гц	300 Гц	1 кГц	10кГц~
множник	2.4	2.35	2.17	1.67	1.0	множник	0.88	1	1.15	1.20	1.40

Виробник

Samwha

Країна виробник

Південна Корея

Тип конденсатора

Високовольтний

Тип діелектрика

Електроліт

Ємність конденсатору

330 мкФ

Тип корпусу

Металофольгірований

Максимальний допуск емкості

10 %

Тип ємності

Постійна

Номінальна робоча напруга

450 В

Висота

40 мм

Діаметр

35 мм

Мінімальна робоча температура

-25 град.

Максимальна робоча температура

105 град.

Технічний опис:

завантажити PDF в специфікації

Допустиме відхилення ємності:

±20% при 120 hz, +20°C

Виробник:

SAMWHA

Інтервал робочих температур:

-25°C ~+105°C

Тангенс кута втрат:

0,15 max. при 120Hz, +20°C
