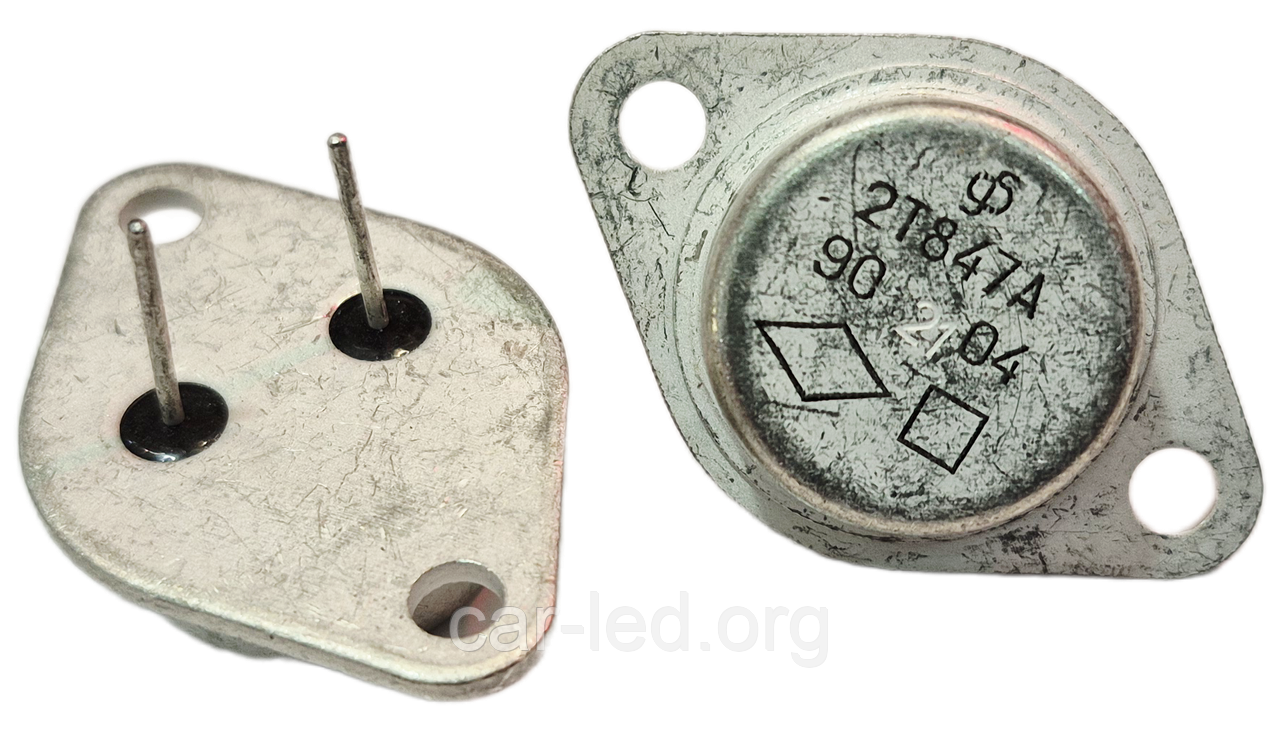

2Т847А (супер якість - військове приймання) транзистор кремнієвий NPN (15А 400В) 125W

2Т847А (супер якість - військове приймання) транзистор кремнієвий NPN (15А 400В) 125W

  • В наявності
  • Код: 2Т847А

202,50 ₴

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
2Т847А (супер якість - військове приймання) транзистор кремнієвий NPN (15А 400В) 125W
2Т847А (супер якість - військове приймання) транзистор кремнієвий NPN (15А 400В) 125WВ наявності
202,50 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

2847А транзистор NPN (25 А 400 В) 125 W

2Т847А
Транзистори 2Т847А кремнієві мезапланарні структури n-p-n перемикачні.
Призначені для застосування в джерелах вторинного електроживлення та інших схемах електронної апаратури спеціального призначення.
Випускаються в металевому корпусі зі скляними ізоляторами та жорсткими виведеннями.
Маркуються цифро-букванним кодом на корпусі транзистора.
Маса транзизора не більш ніж 20,0 г.
Тип корпусу: КТ-9 (TO-3).
Кліматичне виготовлення: «УХЛ».
Категорія якості: «ВП».
Технічні умови:
  - приймання «5» — АА0.339.361ТУ.
Завубільний аналог: BUV48E.

Гарантійний термін зберігання транзисторів — 25 років із дати приймання, а в разі переперевірки виробу — з дати переперевірки.
Гарантійне напрацювання:
  - 25 000 годин — у всіх режимах, що допускаються ТУ;
  — 40000 годин — у полегшеному режимі.
Гарантійне напрацювання обчислюється в межах гарантійного терміну зберігання.

Основні технічні характеристики транзизора 2Т847А:
• Структура транзизора: n-p-n;
• Рк т max — Постійна розсіювана потужність колектора з тепловідведенням: 125 Вт;
• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним імітером: не менш ніж 15 МГц;
• Uкер max — Максимальна напруга колектор-емітер за заданого струму колектора та заданого опору в ланцюзі база-емітер: 650 В (0,01 кОм);
• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму еміттера та розімкнутого кола колектора: 8 В;
• Iк max — Максимально допустимий постійний струм колектора: 15 А;
• Iк і max — Максимально допустимий імпульсний струм колектора: 25 А;
• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-базу та розімкнутого виведення еміттера: не більш ніж 5 мА (650 В);
• h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: 8...25;
• Ск - Ємність колекторного переходу: не більш ніж 200 ПФ;
• Rке нас - Опір насичення між колектором та емітером: не більш ніж 0,1 Ом;
• tрас — Час розсмоктування: не більш ніж 2000 нс

Технічні характеристики транзисторів 2Т847А, КТ847А:

Тип
транзизора
Структура Граничні значення параметрів за Тп = 25 °C Значення параметрів за Тп = 25 °C
max
Т
max

max
IК. И.
max
UКЭR max
(UКЭ0 max)
UКБ0 max UЭБ0 max РК. Т. max h21Э UКЭ
нас.
IКБО IЭБО IКЭR f гp. СК СЭ
А А В В В Вт   В мА мА мА МГц пФ пФ °С °С
2Т847А n-p-n 15 25 650 - 8 125 >8 <1,5 5 100 - >15 <200 - 200 -60…+100
КТ847А n-p-n 15 25 650 - 8 125 >8 <1,5 5 100 - >15 <200 - 200 -45…+100


Усоловні позначення електричних параметрів транзисторів:
• IК max — максимально допустимий постійний струм колектора транзизора.
• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.
• UКЭR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер.
• UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.
• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.
• UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.
• РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням.
• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
• UКЭ нас. — напруга насичення між колектором і емітером транзизора.
• IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• IЭБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора.
• IКЭR — зворотний струм колектор-емітер за заданої зворотної напруги колектор-емітер і опору в ланцюгу база-емітер.
• f гр — гранічна частота коефіцієнта передавання струму.
• СК - ємність колекторного переходу.
• СЭ - ємність колекторного переходу.
• ТП max - максимально допустима температура переходу.
• Т max — максимально допустима температура довкілля.

Основні
Тип транзистораБіполярний
Тип біполярного транзистораN-P-N
Матеріал корпусуМеталокераміка
Максимально допустима напруга колектор-база400 В
Максимально допустима напруга колектор-емітер200 В
Максимально допустимий струм колектора15 А
Максимальна потужність розсіювання125 Вт
Тип монтажуРучний монтаж
Користувальницькі характеристики
ВиробникЗАТ Кремній Маркетинг р. Брянськ
NPNPOWER TRANSISTOR
Технічний описзавантажити PDF в специфікації
