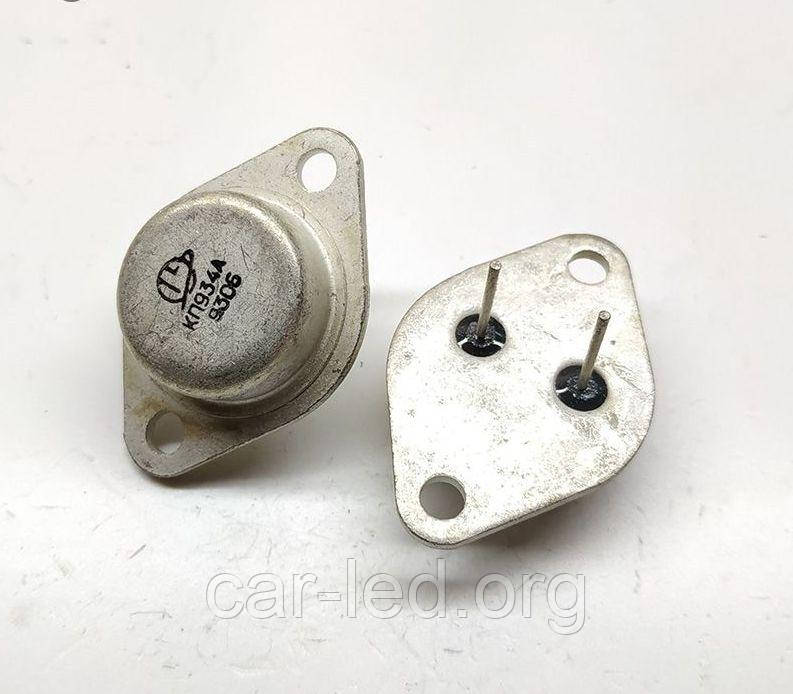

  • КП934А транзистор польовий зі статичної індукцією і каналом n-типу (10А 450В) 40W (ТО-3), фото 3
вправо
КП934А транзистор польовий зі статичної індукцією і каналом n-типу (10А 450В) 40W (ТО-3)

КП934А транзистор польовий зі статичної індукцією і каналом n-типу (10А 450В) 40W (ТО-3)

  • В наявності
  • Код: КП934А

85,30 ₴

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
КП934А транзистор польовий зі статичної індукцією і каналом n-типу (10А 450В) 40W (ТО-3)
КП934А транзистор польовий зі статичної індукцією і каналом n-типу (10А 450В) 40W (ТО-3)В наявності
85,30 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

КП934А


Транзистори КП934А кремнієві планові польові зі статичною індукцією й каналом n-типу.
Призначені для застосування в джерелах вторинних електроживлення, у високовольтних ключових пристроях.
Використовуються для роботи в вузлах і блоках електронної апаратури загального призначення.
Випускаються в металевому корпусі зі скляними ізоляторами та жорсткими виведеннями.
Маркуються цифро-букванним кодом на корпусі транзистора.
Тип корпусу: КТ-9 (TO-3).
Маса транзизора не більш ніж 20,0 г.
Тип кліматичного виконання: «УХЛ».
Категорія якості: «ОТК».
Технічні умови:
  - приймання «1» — АА0.336.865ТУ.


Характеристики польових транзисторів зі статичною індукцією й каналом n-типу
КП934А, КП934Б:

Тип
польового транзизора
Р МАКС Граничні значення параметрів за Т = 25 °C Значення параметрів за Т = 25 °C Т ОКР
UСІ МАКС UЗС МАКС UЗІ МАКС IС МАКС UЗІ ВІДС RСИ від IЗ УТ S IС НАЧ C11И C12И C22И tвмик tвимк
Вт В В В А В Ом мА А/В мА пФ пФ пФ мкс мкс °С
КП934А 40 450 - 5 10 - <0,1 <3 - - - - - <0,1 <2,5 -45…+85
КП934Б 40 300 - 5 10 - <0,1 <3 - - - - - <0,1 <2,5 -45…+85


Усоловні позначення електричних параметрів польових транзисторів:
• Р МАКС — максимально допустима постійна розсіювана потужність польового транзистори.
• UСІ МАКС - максимально допустима напруга стік-висток.
• UЗС МАКС - максимально допустима напруга затвор-сток.
• UЗІ МАКС - максимально допустима напруга затвор-висток.
• IС МАКС — максимально допустимий струм стока польового транзистора.
• UЗІ ВІДС - напруга відсічення польового транзизора. Напруга між закривом і джерелам транзистори з p-n переходом або з ізольованим закривом, що працює в режимі обідніння, за якого струм стока досягає заданого низького значення.
• g22И — активний складник вихідної провідності польового транзистори в схемі із загальним споконвом.
• RСИ від — опір стік-виток у відкритому стані польового транзистори. Опір між стоком і джерелам у відкритому стані транзистора за заданої напруги стік-висток, меншої напруги насичення.
• IЗ УТ - ток утечки затвора. Струм затвора за заданої напруги між закривом та іншими виведеннями, замкнутими між собою.
• S - крутина характеристики польового транзизора. Відношення зміни струму до зміни напруги на затворі за короткого замикання за змінним струмом на виході транзистори в схемі із загальним джерелом.
• IС НАЧ — початковий струм стоку. Струм стоку за напруги між закривом і джерелам, рівною нулю й за напруги на стоці, що перевищує напругу насичення.
• C11И - вхідна ємність польового транзизора. Ємність між закривом і джерелам у разі короткого замикання змінним струмом на виході із загальним споконвом.
• C12И — прохідна ємність польового транзизора. Ємність між затвором і стоком за короткого замикання за змінним струмом на вході в схемі із загальним джерелом.
• C22И — вихідна ємність польового транзизора. Ємність між стоком і джерелам у разі короткого замикання змінним струмом на вході в схемі із загальним джерелом.
• tвмик — час вмикання польового транзизора.
• tвимк - час вимкнення польового транзизора.
• Т ОКР - температура довкілля.

Основні
Тип транзистораБіполярний
Тип біполярного транзистораN-P-N
Матеріал корпусуМеталоскло
Максимально допустима напруга колектор-емітер100 В
Максимально допустимий струм колектора30 А
Максимальна потужність розсіювання125 Вт
Тип монтажуРучний монтаж
Користувальницькі характеристики
ВиробникЗАТ Кремній Маркетинг р. Брянськ
ВиконанняДискретне
NPNPOWER TRANSISTOR
Технічний описзавантажити PDF в специфікації
