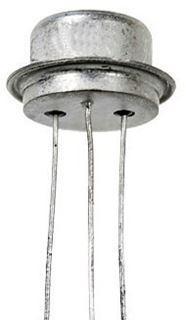

МП116 кремнієвий PNP сплавний підсилювальний низькочастотний з ненорм. коефіцієнтом шуму на частоті 1кГц
- В наявності
- Код: МП116
10,20 ₴
Мінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
МП116
Транзистори МП116 кремнієві сплавні p-n-p посилені низькочастотні з ненормованим коефіцієнтом шуму.
Призначені для роботи в імпульсних схемах, стабілізаторах напруги, підсилювачах постійного струму та інших радіотехнічних і електронних пристроях загального призначення.
Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Маркуються цифро-букванним кодом на корпусі транзистора.
Тип корпусу: КТЮ-3-6.
Маса транзизора не більш ніж 2,0 г.
Кліматичне виготовлення: «УХЛ», категорія розміщення «2.1».
Категорія якості: «ОТК».
Технічні умови: АА0.336.000ТУ.
Гарантійний термін зберігання транзистора не менш ніж 12 років від дня виготовлення.
Технічні характеристики транзисторів МП116:
Тип транзистори |
Структура | Граничні значення параметрів за Тп = 25 °C | Значення параметрів під час Тп = 25 °C | TП max |
Т max |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IК max |
IК. И. max |
UКЭR max | UКБ0 max | UЭБ0 max | РК max | h21Э | UКЭ нас. |
IКБО | IЭБО | IКЭR | f гp. | СК | СЭ | ||||
мА | мА | В | В | В | мВт | В | мкА | мкА | мкА | МГц | пФ | пФ | °С | °С | |||
МП116 | p-n-p | 10 | 50 | 15 | 15 | 10 | 150 | 15…100 | - | <10 | - | - | >0,5 | - | - | 150 | -60…+100 |
Усоловні позначення електричних параметрів транзисторів:
• IК max — максимально допустимий постійний струм колектора транзизора.
• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.
• UКЭR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер.
• UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.
• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.
• UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.
• РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням.
• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
• UКЭ нас. — напруга насичення між колектором і емітером транзизора.
• IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• IЭБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора.
• IКЭR — зворотний струм колектор-емітер за заданої зворотної напруги колектор-емітер і опору в ланцюгу база-іміттер.
• f гр — гранічна частота коефіцієнта передавання струму.
• СК - ємність колекторного переходу.
• СЭ - ємність колекторного переходу.
• ТП max — максимально допустима температура переходу.
• Т max — максимально допустима температура довкілля.
Основні | |
---|---|
Тип транзистора | Біполярний |
Тип біполярного транзистора | P-N-P |
Матеріал корпусу | Металоскло |
Тип монтажу | Ручний монтаж |
Користувальницькі характеристики | |
Країна виробник | срср |
Виконання | Дискретне |
Країна походження | СРСР |
