1НТ661А
Транзисторна збірка 1НТ661А, що складається з чотирьох кремнієвих епітаксійно-планарних n-p-n перемикачних високочастотних малопотужних транзисторів.
Призначена для застосування в перемикачних схемах.

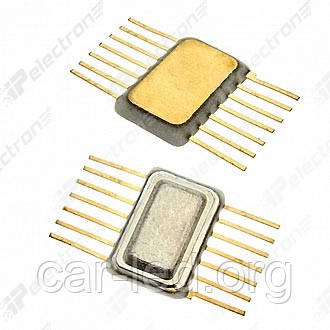

Випускається в прямокутному металосткеляному корпусі для монтажу на друковану плату.
Маркування нанесене цифро-букваним кодом на корпусі.
Маса збирання не більш ніж 0,4 г.
Тип корпусу: 401.14-3.
Кліматичне виготовлення: «УХЛ».
Категорія якості: «5».
Технічні характеристики транзисторних складок К1НТ661А:
| Тип транзисторний складання |
Структура | Граничні значення параметрів за Тп = 25 °C | Значення параметрів під час Тп = 25 °C | TП max |
Т max |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IК max |
IК. И. max |
UКЭR max | UКБ0 max | UЭБ0 max | РК max | h21Э | UКЭ нас. |
IКБО | IЭБО | IКЭR | f гp. | СК | СЭ | ||||
| мА | мА | В | В | В | Вт | В | мкА | мкА | мкА | МГц | пФ | пФ | °С | °С | |||
| 1НТ661А | n-p-n | 5 | 10 | 250 | 300 | - | 0,1 | >5 | <5 | - | - | <30 | - | - | - | 100 | -40…+70 |
Усоловні позначення електричних параметрів транзисторних складок:
• IК max — максимально допустимий постійний струм колектора транзизора.
• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.
• UКЭR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер.
• UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.
• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.
• UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.
• РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням.
• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
• UКЭ нас. — напруга насичення між колектором і емітером транзизора.
• IКБО- зворотний струм колектора. Струм через колекторний перехід за заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• IЭБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора.
• IКЭR — зворотний струм колектор-емітер у разі заданої зворотної напруги колектор-емітер і опору в ланцюгу база-емітер.
• f гр — гранічна частота коефіцієнта передавання струму.
• СК - ємність колекторного переходу.
• СЭ - ємність колекторного переходу.
• ТП max — максимально допустима температура переходу.
• Т max — максимально допустима температура довкілля.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип корпусу | DIP |
| Матеріал корпусу | Пластик |
| Користувальницькі характеристики | |
| Країна походження | срср |
| Технічний опис | завантажити PDF в специфікації |
