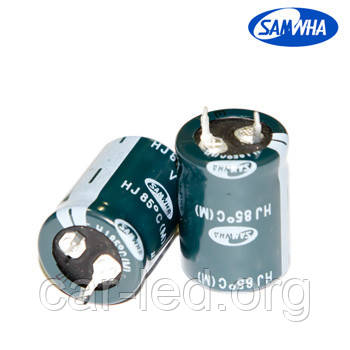

4700mkf - 100v  mini  HJ 30*40 SAMWHA, 85°C конденсатор електролітичний

4700mkf - 100v mini HJ 30*40 SAMWHA, 85°C конденсатор електролітичний

  • Під замовлення
  • Код: 4700mkf - 100v 30-40
clockВідправка з 01 травня 2024

180

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
4700mkf - 100v  mini  HJ 30*40 SAMWHA, 85°C конденсатор електролітичний
4700mkf - 100v mini HJ 30*40 SAMWHA, 85°C конденсатор електролітичнийПід замовлення
180
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Специфікація
Інформація для замовлення

4700mkf - 100v  mini  HJ 30*40 SAMWHA, 85°C конденсатор електролітичний



Серия HJ — алюмінієві електролітичні конденсатори загального застосування з жорсткими виведеннями. мініатюрніші, 85 °C.

Виробник SAMWHA.

- розміри менші, ніж у серії HC

- триваліший термін експлуатації (3000 годин за 85 °C)

- діапазон робочих напруг 160~450V



Конденсатори серія HJ — 85С, 3000 h, зменшений розмір



Температурний діапазон WV≤ 350: -40~+85oC, WV >350: -25~+85oC
Струм витоку (макс.) I=3√CV (μA) (после 5 минут)
Допустиме відхилення місткості ±20% за 120 Гц, 20оЗ
Діелектричні втрати (tanö) за 120 Гц, 20оЗ (макс) За місткості >10000 мкФ: tan ÷ збільшується на 0,01 на кожні 1000 мкФ
WV 160 200 250 350 400 450
Tan δ 0.15 0.15 0.15 0.15 0.15 0.20
Зміна параметрів після 3000 год роботи за номінальної напруги та 85оЗ Струм витоку початкове значення, або менше
Зміна місткості в межах +-20% від початкового значення
Tan δ менш ніж 200% від початкового значення
Термін експлуатації конденсатора залежно від температури Температура час роботи за 24 год експлуатації за 8 год експлуатації
при 40оЗ 50,000 годин 6 років 30 років
при 30оЗ 100,000 годин 12 років 35 років

Габаритні розміри та максимальний струм пульсації

Конденсаторы серия HJ - 85С

μф\ мВ 160 200 250
150                 22x20 0.83
220         22x20 1.01       22x25 1.09 25.4x20 1.11
330 22x25 1.33 25.4x20 1.36     22x25 1.33 25.4x20 1.36     22x30 1.42 25.4x25 1.46 30x20 1.49
470 22x30 1.69 25.4x25 1.75     22x30 1.69 25.4x25 1.75 30x20 1.78   22x35 1.79 25.4x35 1.96 30x25 1.90 35x20 1.94
680 22x35 2.16 25.4x30 2.23 30x25 2.29 35x20 2.33 22x40 2.27 25.4x30 2.23 30x25 2.29 35x20 2.33 22x50 2.49 25.4x40 2.48 30x30 2.43 35x25 2.48
1000 22x45 2.89 25.4x35 2.86 30x30 2.95 35x25 3.01 22x50 3.01 25.4x40 3.01 30x35 3.11 35x30 3.18     30x40 3.26 35x35 3.35
1500   25.4x45 3.61 30x35 3.56 35x30 3.65     30x45 3.90 35x35 3.83       35x40 4.01
2200     30x50 4.63 35x40 4.58       35x45 4.77
2700       35x45 5.29
3300       35x50 5.77
μф\ мВ 350 400 450
56                 22x20 0.39
68         22x20 0.56       22x20 0.43
82         22x20 0.62       22x25 0.51 25.4x20 0.52
100 22x20 0.68       22x25 0.73 25.4x20 0.75     22x25 0.56 25.4x25 0.61
120 22x25 0.80 25.4x20 0.82     22x25 0.80 25.4x20 0.82     22x30 0.65 25.4x25 0.67 30x20 0.69
150 22x25 0.90 25.4x20 0.92     22x25 0.90 25.4x25 0.99 30x20 1.01   22x35 0.77 25.4x30 0.80 30x25 0.82 35x20 0.84
180 22x30 1.05 25.4x25 1.08     22x30 1.05 25.4x25 1.08 30x20 1.10   22x35 0.85 25.4x35 0.93 30x25 0.90 35x20 0.92
220 22x30 1.16 25.4x25 1.19 30x20 1.22   22x35 1.23 25.4x30 1.27 30x25 1.30 35x20 1.33 22x40 0.99 25.4x35 1.03 30x25 1.00 35x25 1.08
270 22x35 1.36 25.4x30 1.41 30x25 1.44 35x20 1.47 22x40 1.43 25.4x35 1.49 30x25 1.44 35x20 1.47 22x50 1.20 25.4x40 1.19 30x30 1.17 35x25 1.19
330 22x40 1.58 25.4x30 1.56 30x25 1.60 35x20 1.62 22x45 1.66 25.4x35 1.64 30x30 1.69 35x25 1.73   25.4x45 1.38 30x35 1.36 35x30 1.40
390 22x45 1.80 25.4x35 1.79 30x30 1.84 35x25 1.88 22x50 1.88 25.4x40 1.88 30x35 1.94 35x30 1.99     30x40 1.55 35x35 1.60
470 22x50 2.07 25.4x40 2.06 30x30 2.02 35x25 2.06   25.4x45 2.16 30x40 2.23 35x30 2.18     30x45 1.78 35x35 1.75
560   25.4x50 2.46 30x35 2.32 35x30 2.38     30x45 2.55 35x35 2.50       35x40 2.00
680     30x40 2.69 35x35 2.76     30x50 2.92 35x40 2.89       35x50 2.39
820     30x50 3.21 35x40 3.17       35x45 3.31
1000       35x45 3.65 ÷ розмір корпусу D x L (mm) ÷ струм пульсації (A rms) за 85оС, 120 Гц (*реальні зміни струму пульсації см. таблиці нижче)

Збільшення максимально допустимого струму пульсації залежно від температури   Збільшення максимально допустимого струму пульсації залежно від частоти
температура ОЗ 40 60 70 85    за 315 В ~ 50 Гц 120Гц 300 Гц 1 кГц 10кГц~
множник 1.9 1.42 1.3 1.0    множник 0.88 1 1.5 1.20 1.40



Основні
ВиробникSamwha
Країна виробникПівденна Корея
Тип конденсатораВисоковольтний
Тип діелектрикаЕлектроліт
Ємність конденсатору4700 мкФ
Тип корпусуМеталофольгірований
Мінімальний допуск емкості10 %
Максимальний допуск емкості20 %
Тип ємностіПостійна
Номінальна робоча напруга100 В
Висота40 мм
Діаметр30 мм
Мінімальна робоча температура-20 град.
Максимальна робоча температура85 град.
Користувальницькі характеристики
Виробник:SAMWHA
Допустиме відхилення ємності:±20% при 120 hz, +20°C
Тангенс кута втрат:0,15 max. при 120Hz, +20°C
Інтервал робочих температур:-25°C ~+85°C
Технічний опис:завантажити PDF в специфікації
