КТ361І транзистор PNP (100 мА 35 В) (h21е: 250) 0,15W
- В наявності
- Код: КТ361И
3,40 ₴
Мінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
КТ361І
Транзистори КТ361 І кремнієві епітаксиально-планарні структури p-n-p посилені.
Призначені для застосування в підсилювачах високої частоти апаратури загального призначення.
Випускаються в пластмасовому корпусі з гнучкими виведеннями.
Маркуються цифро-букванним кодом на корпусі транзистора.
Маса транзизора не більш ніж 0,3 г.

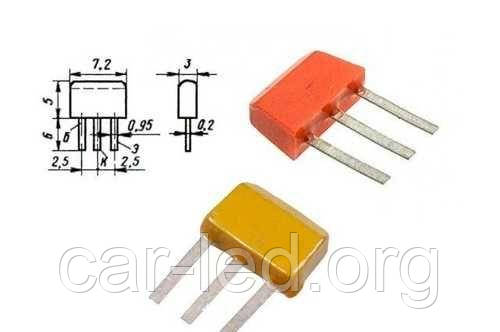

Тип корпусу: КТ-13.
Кліматичне виготовлення: УХЛ.
Категорія якості: «ОТК».
Технічні умови:
- приймання «1» ФИ0.336.201ТУ.
Імпортний аналог: BC157.
Характеристики транзисторів КТ361А, КТ361Б, КТ361В, КТ361Г, КТ361Д, КТ361Е, КТ361Ж, КТ361І, КТ361К:
Тип транзизора |
Структура | Граничні значення параметрів за Тп = 25 °C | Значення параметрів за Тп = 25 °C | Т | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IК max |
IК. И. max |
UКЭR max (UКЭ0 max) |
UКБ0 max | UЭБ0 max | РК max | h21Э, (h21э) |
UКБ (UКЭ) |
IЭ (IК) |
UКЭ нас. |
IКБО | fгp. (f h21) |
КШ | СК | |||
мА | мА | В | В | В | мВт | В | мА | В | мкА | МГц | дБ | пФ | °С | |||
КТ361А | p-n-p | 50 | - | 25 | 25 | 4 | 150 | 20...90 | 10 | 1 | - | 1 | 250 | - | 9 | -60…+100 |
КТ361Б | p-n-p | 50 | - | 20 | 20 | 4 | 150 | 50...350 | 10 | 1 | - | 1 | 250 | - | 9 | -60…+100 |
КТ361В | p-n-p | 50 | - | 40 | 40 | 4 | 150 | 40...160 | 10 | 1 | - | 1 | 250 | - | 7 | -60…+100 |
КТ361Г | p-n-p | 50 | - | 35 | 35 | 4 | 150 | 50...350 | 10 | 1 | - | 1 | 250 | - | 7 | -60…+100 |
КТ361Д | p-n-p | 50 | - | 40 | 40 | 4 | 150 | 20...90 | 10 | 1 | - | 1 | 250 | - | 7 | -60…+100 |
КТ361Е | p-n-p | 50 | - | 35 | 35 | 4 | 150 | 50...350 | 10 | 1 | - | 1 | 250 | - | 7 | -60…+100 |
КТ361Ж | p-n-p | 50 | - | 10 | 10 | 4 | 150 | 50...350 | 10 | 1 | - | 1 | 250 | - | 9 | -60…+100 |
КТ361І | p-n-p | 50 | - | 15 | 15 | 4 | 150 | 250 | 10 | 1 | - | 1 | 250 | - | 9 | -60…+100 |
КТ361К | p-n-p | 50 | - | 60 | 60 | 4 | 150 | 50...350 | 10 | 1 | - | 1 | 250 | - | 7 | -60…+100 |
Усоловні позначення електричних параметрів транзисторів:
• IК max — максимально допустимий постійний струм колектора транзизора.
• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.
• UКЭR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер.
• UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.
• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.
• UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.
• РК. И. max — максимально допустима імпульсна потужність, що розсіюється на колекторі транзизора.
• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
• h21Э — коефіцієнт передавання струму біполярного транзизора в режимі малого сигналу в схемі із загальним евітером.
• UКБ — постійна напруга колектор-база транзизора.
• UКЭ — постійна напруга колектор-емітер транзистора.
• IЭ — постійний струм емітера транзизора.
• IК — постійний струм колектора транзизора.
• UКЭ нас. — напруга насичення між колектором і емітером транзизора.
• IКБ0 - зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• fгр — гранічна частота коефіцієнта передавання струму.
• fh21 — передня частота коефіцієнта передавання струму біполярного транзистори.
• КШ - коефіцієнт шуму транзизора.
• СК - ємність колекторного переходу.
• Т — максимально допустима температура довкілля.
Основні | |
---|---|
Тип транзистора | Біполярний |
Тип біполярного транзистора | P-N-P |
Матеріал корпусу | Пластик |
Максимально допустима напруга колектор-емітер | 35 В |
Максимально допустимий струм колектора | 0.1 А |
Тип монтажу | Ручний монтаж |
Користувальницькі характеристики | |
Країна виробник | срср |
Виконання | Дискретне |
Країна походження | СРСР |
Технічний опис | завантажити PDF в специфікації |
- Ціна: 3,40 ₴
