Д815В Стабілітрон 8W 7,4... 9.1 V. Корпус КДЮ11-3
Д815В
Стабілізрони Д815В кремнієві, дифузійно-сплавні, середньої потужності.
Призначені для стабілізації номінальної напруги 8,2 В діапазоні струмів стабілізації 50...950 мА.
Використовуються для роботи в електронній апаратурі спеціального призначення.

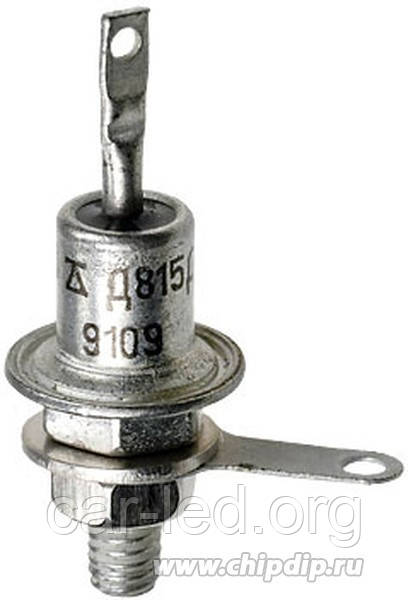

Випускаються в металостекуваному корпусі з жорсткими виведеннями.
Маркуються цифро-букванним кодом, схема з'єднання електродів із виведеннями вказується на корпусі.
Корпус стабілітрона в робочому режимі слугує негативним електродом (катодом).
Тип корпусу: КДЮ-11-3.
Маса стабілітрона з комплектуючими деталями не більш ніж 6,0 г.
Категорія якості: «ОТК», «ВП», «ОС».
Технічні умови:
- приймання «1» АА0.336.545ТУ;
- приймання «5» УЖ3.362.027ТУ;
— приймання «9» УЖ3.362.027ТУ, аА0.339.190ТУ.
Термін зберігання не менш ніж 25 років від дня виготовлення.
Зарубісний аналог: 1N4258A.
Основні технічні параметри стабілізрона Д815В:
• Розкидання напруги стабілізації: 7,4... 9.1 В при Iст 1 А;
• Температурний коефіцієнт напруги стабілізації: 0,07%/°С;
• Тимчасова нестабільність напруги стабілізації: ± 4%;
• Постійна пряма напруга: 1,5 В при Iпр 500 мА;
• Диференціальний опір стабілізрона: 1 Ом;
• Мінімально допустимий струм стабілізації: 50 мА;
• Максимально допустимий струм стабілізації: 950 мА;
• Максимально допустима розсіювана потужність на стабілізроні: 8 Вт;
• Робочий інтервал температури довкілля: -60... +125 °С
Технічні характеристики стабілізаторів Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| Д815А | 5 | 5,6 | 6,2 | 1000 | 0,045 | 1,5 (500) | 0,6 | 50 | 1400 | 8 | 125 | -60… +125 |
| Д815Б | 6,1 | 6,8 | 7,5 | 1000 | 0,05 | 1,5 (500) | 0,8 | 50 | 1150 | 8 | 125 | -60… +125 |
| Д815В | 7,4 | 8,2 | 9,1 | 1000 | 0,07 | 1,5 (500) | 1,0 | 50 | 950 | 8 | 125 | -60… +125 |
| Д815Г | 9 | 10 | 11 | 500 | 0,08 | 1,5 (500) | 1,8 | 25 | 800 | 8 | 125 | -60… +125 |
| Д815Д | 10,8 | 12 | 13,3 | 500 | 0,09 | 1,5 (500) | 2,0 | 25 | 650 | 8 | 125 | -60… +125 |
| Д815Е | 13,3 | 15 | 16,4 | 500 | 0,10 | 1,5 (500) | 2,5 | 25 | 550 | 8 | 125 | -60… +125 |
| Д815Ж | 16,2 | 18 | 19,4 | 500 | 0,11 | 1,5 (500) | 3,0 | 25 | 450 | 8 | 125 | -60… +125 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора;
• αUст. - температурний коефіцієнт напруги стабілізації стабілізатора;
• Uпр. - постійна пряма напруга;
• Iпр. - постійний прямий струм;
• rст. - диференціальний опір стабілізрона;
• Iст. - струм стабілізації стабілізатора;
• Рmax - розсіювана потужність стабілізрона;
• Тк. мах - максимально допустима температура корпусу стабілізрона;
• Тп. мах - максимально допустима температура переходу стабілізрона;
• Т окр. - температура довкілля.
| Основні | |
|---|---|
| Тип діода | Стабілітрон |
| Призначення діода | Обмежувальний |
| Максимальна потужність розсіювання | 0.34 Вт |
| Мінімальна напруга стабілізації | 11.5 В |
| Максимальна напруга стабілізації | 14 В |
| Матеріал виготовлення | Кремній |
| Користувальницькі характеристики | |
| Країна походження | СРСР |
