564ЛН2
Цифрова мікросхема серії КМОП.
Мікросхеми 564ЛН2 являють собою шість логічних елементів НЕ з буферним виходом.
ІС не мають захисних діодів, під'єднаних анодами до шини живлення, що дає змогу подавати на вхід мікросхем напругу, що перевищує напругу живлення. Тому вони можуть бути використані для узгодження вихідних рівнів КМОН із входами ТТЛ-схем.
Призначена для роботи в вузлах і блоках радіоелектронної апаратури спеціального призначення.

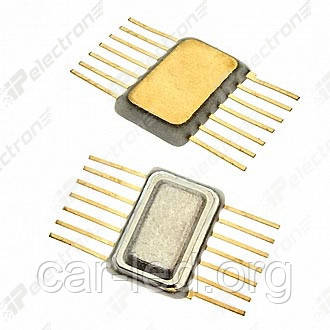

Випускається в металосткельному корпусі з жорсткими виведеннями для монтажу на друковану плату.
Маркування мікросхеми та схема з'єднання електродів із виведеннями вказується на корпусі.
Містять 19 інтегральних елементів.
Корпус типу 401.14-5, маса не більш ніж 1 г.
Зарубісний аналог: CD4049AK.
Технічні умови:
- приймання «ВП» бК0.347.064-02ТУ;
- приймання «ОСМ» бК0.347.064-02ТУ, П0.070.052,
— приймання «ОС» бК0.347.280-02СТУ.
Робоча температура: -60...+125 °C.
Струм споживання: не більш ніж 0,03 мА.
Напруга живлення: 4,2-13,5 В.
Гарантійні зобов'язання:
Виробник гарантує відповідність мікросхем 564ЛН2 вимогам технічних умов упродовж терміну зберігання й мінімального напрацювання за дотримання споживачем режимів і умов експлуатації, правил зберігання й експлуатації, а також вказівок щодо застосуванню, встановлених ТУ.
Мінімальна напрацювання мікросхем:
- 100000 годин у режимах та умовах, що допускаються ТУ;
- 120000 годин у полегшеному режимі.
Термін гарантії обчислюється з дати виготовлення, нанесеної на мікросхемі.
Мінімальний термін зберігання мікросхеми не менш ніж 25 років від дня виготовлення, під час зберігання:
- в опалювальному сховищі або в сховищі з регульованими вологістю та температурою або місцях зберігання мікросхем, вмонтованих у захищену апаратуру, або в захищеному комплекті ЗІП — 25 років;
- у неопалюваному сховищі — 16,5 років;
— під навісом і на відкритому майданчику, вмонтованими в апаратуру в складі незахищеного об'єкта або в комплекті ЗІП — 12,5 років.
| Основні | |
|---|---|
| Тип мікросхеми | Логічна мікросхема стандартною логікою |
| Тип корпусу | DIP |
| Матеріал корпусу | Пластик |
| Користувальницькі характеристики | |
| Країна походження | срср |
| Технічний опис | завантажити PDF в специфікації |
