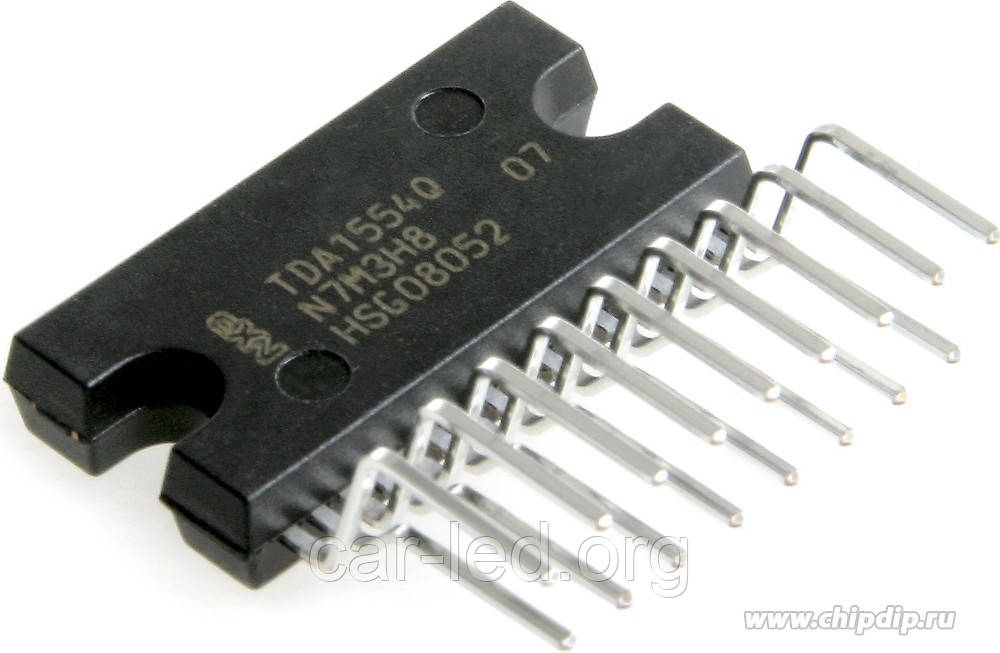

TDA1554Q (NXP Semiconductors) Интегральный усилитель мощности класса В, 4 х 11Вт, 2 х 22Вт
- В наявності
- Код: TDA1554Q
123 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
TDA1554Q (NXP Semiconductors) ДВУХКАНАЛЬНЫЙ МОСТОВОЙ УСИЛИТЕЛЬ
ДВУХКАНАЛЬНЫЙ МОСТОВОЙ УСИЛИТЕЛЬ TDA1554Q
Четырех/двух канальный усилитель низкой частоты 4X11Вт/2X22Вт на микросхеме TDA1554Q
Усилитель на базе микросхемы TDA1554 обладает малыми габаритами и широким диапазоном питающих напряжений. УНЧ воспроизводит частоты 45 Гц…20 кГц при коэффициенте нелинейных искажений 0.1%. Области применения данного УНЧ крайне разнообразны. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе Вашего музыкального комплекса. Выбор выходной мощности и числа каналов осуществляется самим радиолюбителем, поскольку элементная база обеспечивает работу как одного, так и другого варианта.
Схема усилителя на микросхеме TDA1554 приведена на рис.1 (вариант 4х11 Вт) и рис.2 (вариант 2X22 Вт), схема расположения элементов на плате и подключение усилителя на рис.3, вид печатной платы со стороны проводников на рис.4. Перечень элементов приведен в таблицу.
|
Технические характеристики УНЧ на микросхеме TDA1554
|
||||||||||
| Напряжение питания | 6...15 В | |||||||||
| Пиковое значение выходного тока | 4 А | |||||||||
| Ток в режиме mute/stand-by | 100 мкА | |||||||||
| Диапазон воспроизводимых частот | 45...20000 Гц | |||||||||
| Коэффициент нелинейных искажений | 0,1% | |||||||||
| Сопротивление нагрузки | > 2 Ом | |||||||||
| Стандартный режим (4х11 Вт): | ||||||||||
|
||||||||||
| Мостовое включение (2х22 Вт): | ||||||||||
|
||||||||||
| Размеры печатной платы | 45х60 мм | |||||||||
Рис.1- включение TDA1554 в четырехкнальном варианте.
Рис.2 ― включение TDA1554 в двухканальном мостовом варианте.
Рис.3 ― расположение деталей.
Рис.4 ― расположение печатных проводников на плате для усилителя для TDA1554.
Страница подготовлена по материалам сайта http://vlab.netsys.ru/
