106ЛД6А
Мікросхеми 106ЛД6А є 2 чотиривходових розширювача по АБО.
Призначені для застосування в радіоелектронній апаратурі і обладнанні спеціального призначення.

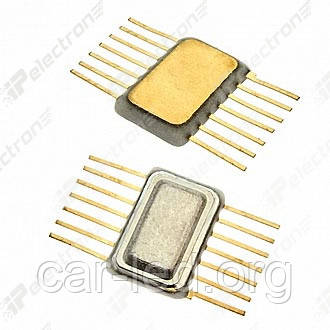

Випускаються в прямокутному металлостеклянном корпусі з двостороннім розташуванням висновків.
Маркування мікросхем і схема з'єднання електродів з висновками вказується на корпусі.
Містять 6 інтегральних.
Мікросхеми виготовлені по ТТЛ технології.
Тип корпусу: 401.14-3.
Робоча температура: -60 ... + 125 ° С.
Технічні умови:
- приймання «5» бК0.347.082ТУ1;
- приймання «9» І93.402.010СТУ.
Гранично допустимі режими експлуатації:
Напруга живлення .......... <6 У
Напруга на вході щодо «землі» .......... <5 В
Вихідний впадає струм <18 мА
Вихідний витікаючий струм .......... <15 мА
Максимальна ємність навантаження .......... <200 пФ
Потужність розсіювання без тепловідведення .......... <100 мВт
Частота перемикання:
- 106ЛБ1, 106ЛБ5, 106ЛР1, 106ТР1, 106ЛБ6 .......... <3 МГц
- 106ЛР2 106ТР2 .......... <1 МГц
Тепловий опір кристал-середовище .......... 0,25 °C/мВт
Гранична температура кристала .......... 150 ° С
Загальні рекомендації щодо застосування:
Максимальна температура пайки (260 ± 5) ° С, тривалість пайки не більше 3 с.
Число допускаються перепайок висновків 2.
При роботі мікросхем невикористовувані входи одного логічного елемента рекомендується поєднувати з одним з використовуваних входів або підключати до джерела постійної напруги через резистор опором не менше 1 кОм, при цьому можна об'єднувати будь-яку кількість входів до одного і того ж резистору. Слід враховувати, що при об'єднанні невикористовуваних входів з одним з використовуваних здатність навантаження за рівнем лог.1 визначається числом підключаються входів. Невикористані входи можна також підключати і до виходів невикористовуваних вентилів; при цьому входи останніх слід підключати (заземлювати) до низького рівня. Монтаж мікросхем проводиться тільки в знеструмленому стані.
Допустиме значення статичного потенціалу 30 В.
Основні | |
---|---|
Країна виробник | Україна |
Тип корпусу | DIP |
Матеріал корпусу | Пластик |
Користувальницькі характеристики | |
Країна походження | срср |
Технічний опис | завантажити PDF в специфікації |
