П308 транзистори кремнієві планарні n-p-n перемикаючі низькочастотні малопотужні. Au
- Під замовлення
- Код: П308 AU YTR

118,80 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
П308 транзистори кремнієві планарні n-p-n перемикаючі низькочастотні малопотужні
П308
Транзистори П308 кремнієві планерні n-p-n перемикачні низькочастотні малопотужні.
Призначені для застосування в схемах перемикання й перетворювачів постійної напруги.
Використовуються для роботи в радіотехнічних та електронних пристроях спеціального призначення.

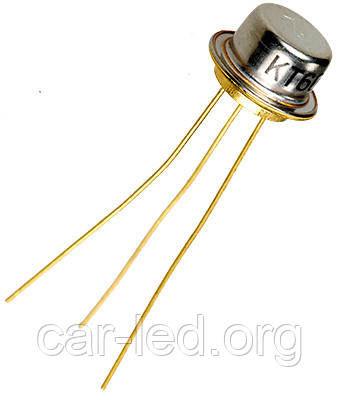

Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Маркуються цифро-букванним кодом на корпусі транзистора.
Тип корпусу: КТЮ-3-6.
Маса транзизора не більш ніж 2,0 г.
Кліматичне виготовлення: «УХЛ».
Категорія якості: "ВП", "ОС".
Технічні умови:
- приймання «ВП» РК3.365.059ТУ;
— приймання «ОС» РК3.365.059ТУ/Д6, аА0.339.190ТУ.
Мінімальний термін зберігання — 25 років із дати приймання, а в разі переперевірки виробу — з дати переперевірки.
Зарубісний аналог: 2N1573, 2N739, 2N755, BC285, BSX21, 2N845, BFY80, 2T3531, 2T353.
Технічні характеристики транзисторів П308:
Тип транзизора | Структура | Граничні значення параметрів за Тп = 25 °C | Значення параметрів під час Тп = 25 °C | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IК. макс. | IК. и. макс. | UКБО макс. | UКЕР макс. | UЕБО макс. | РК. макс | h21э | UКБ | IЭ | UКЭ нас. | IКБО | fгp. | ||
мА | мА | В | В | В | мВт | В | мА | В | мкА | МГц | |||
П308 | n-p-n | 30 | 120 | 120 | 120 | 3 | 250 | 30…90 | 20 | 10 | - | 3 | 20 |
Усоловні позначення електричних параметрів транзисторів:
• Iк. макс — максимально допустимий постійний струм колектора транзизора.
• Iк. і макс. — максимально допустимий імпульсний струм колектора транзистора.
• Uкбо макс — максимальна напруга колектор-база за заданого зворотного струму колектора та розімкнутого ланцюга імітера.
• UкеR макс — максимальна напруга між колектором і емітером у разі заданого (звичайного) опору в ланцюзі база-іміттер транзистора.
• Uебо макс — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК. макс — максимально допустима постійна потужність, що розсіюється на колекторі транзизора.
• h21Э — коефіцієнт передавання струму біполярного транзизора в режимі малого сигналу в схемі із загальним евітером.
• Uкб - напруга колектор-база транзизора.
• Ie - струм імітера транзизора.
• Uке нас. — напруга насичення між колектором і емітером транзизора.
• Iкбо - зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• fгр— гранічна частота коефіцієнта передавання струму.
Основні | |
---|---|
Тип транзистора | Біполярний |
Тип біполярного транзистора | N-P-N |
Матеріал корпусу | Металоскло |
Тип монтажу | Ручний монтаж |
Користувальницькі характеристики | |
Країна виробник | срср |
Виконання | Дискретне |
Країна походження | СРСР |
