До1434УД1В (аналог К157УД2) — двоканальний операційний підсилювач універсального призначення

Зображення слугують тільки для ознайомлення
Див. специфікації продукту

Мікросхема К14347Д1В (аналог К157Уd2) — двоканальний операційний підсилювач універсального призначення, що має низький рівень власних шумів (типове шачення напруги шумів, наведених до входу ОУ, становить 1,6 мкВ у смузі частот 20...20 000 Гц за нульового опору джерела сигналу). Операційний підсилювач К14347Д1В (аналог К157Уd2) допускає великий діапазон вхідних диференціальних напружень, має захист від коротких замикань на виході. Його можна використовувати в найрізноманітніших пристроях низькочастотної стереофонічної апаратури.

Вхідний каскад виготовлений за диференціальною схемою на транзисторів IГ, VT15 (VT7, VT16) з горизонтальною p-n-р структурою. Для отримання максимального посилення використане динамічне навантаження як відбивачі тка на транзисторів VT8, VT13349, VT14), що забезпечує також перехід до не. ім'язового навантаження. Колекторні струми транзисторів VT6, VT15 (VT7, I T16) рівні 10 12 мкА та задані генератором струму на транзиссторі VT11 (V12) і гумі R2 (R3)


Принципова схема мікросхеми К157УД2




Проміжний каскад — підсилювач напруги? виготовлений на транзиссторах VF19 і VT21 (VT20 і VT22), що входять відповідно до схеми з ОК і ОЕ Тут також використовується динамічне навантаження, утворена транзисстором VT23 (VT24). Режим еміттерного повторювача — транзистори VT19 (VT20) — обраний таким, щоб навантаження обох плечей диференціального підсилювача було приблизно однаковим.

Підсилювач потужності — двотактний. Сигнал позитивної полярності по-чупає на вихід ОУ через транзистори VT26 і VT37 (VT31 і VT40), негативний — через транзистори VT27 і VT38 (VT29 і VT39), додані складними іміттерними повторювачами. Початкова напруга зміщення, необхідна для зменшення перехідних спотворень, виділяється на переходах база-еміт-гер транзисторів VT26 (VT31) і VT27, (VT30).

У підсилювачі передбачений захист від короткого замикання виходом як у разі позитивної, так і у разі негативної полярності вихідного сигналу Обмеження струму відбувається завдяки шунтуванню виходу підсилювача напруги — колектора транзистора VT21 (VT22) — низьким опором — нієм відкритих транзисторів VT34 (VT35) для сигналу позитивної полярності і., і VT33 (VT36) для сигналу негативної полярності у разі збільшення пагіння напруги на резисторах R8 (R11) і R9 (R10).

Транзистор VT17 (VT18) запобігає перевантаження транзисторів VT19 VT21, VT27, VT28 (VT20, VT22, VT29, VT30) за великого рівня вхідного сигналу Цей транзистор відкривається у разі збільшення падіння напруги на резисторі R6 (R7) і трансформує вхід транзистори VT19 (VT20). Діод VD1 (1 D2) усуває насичення транзистора VT21 (VT22) і покращує роботу каскаду на високих частотах за максимальної вихідної напруги (особливо в початковій зоні режиму обмеження)

Режим ОУ за постійним струмом визначається генераторами струму на транзиссторах VT11, VT23, VT25 (VT12, VT24, VT32) керованих через транзисстор VT4 (VT5) у диодному ввімкненні струмом транзистора VT2 (VT3), який, так само, збуджується від загального для обох каналів пристрою стабілізації режиму, зробленого на транзиссторах VT1, VT10 і резисторі R1,

Стійка робота кожного з операційних підсилювачів із замкнутою петлею негативного зворотного зв'язку забезпечується під'єднанням коригувальних конденсаторів до відповідних виводів (1, 14 або 7, 8) мікросхеми. Необхідна ємність конденсатора визначається в кожному конкретному випадку глибиною зворотного зв'язку. Можливе приєднання коригувальних конденсаторів також і між іншими виведеннями, наприклад, між виведеннями 1, 13 (7, 9) або виведеннями 1 (7) і загальним дротом джерел живлення.

За чималої довжини дротів, що підводять напругу живлення до виведення 11 і 4, треба під'єднувати додатковий блокувальний конденсатор.

Призначення виводів К157УД2

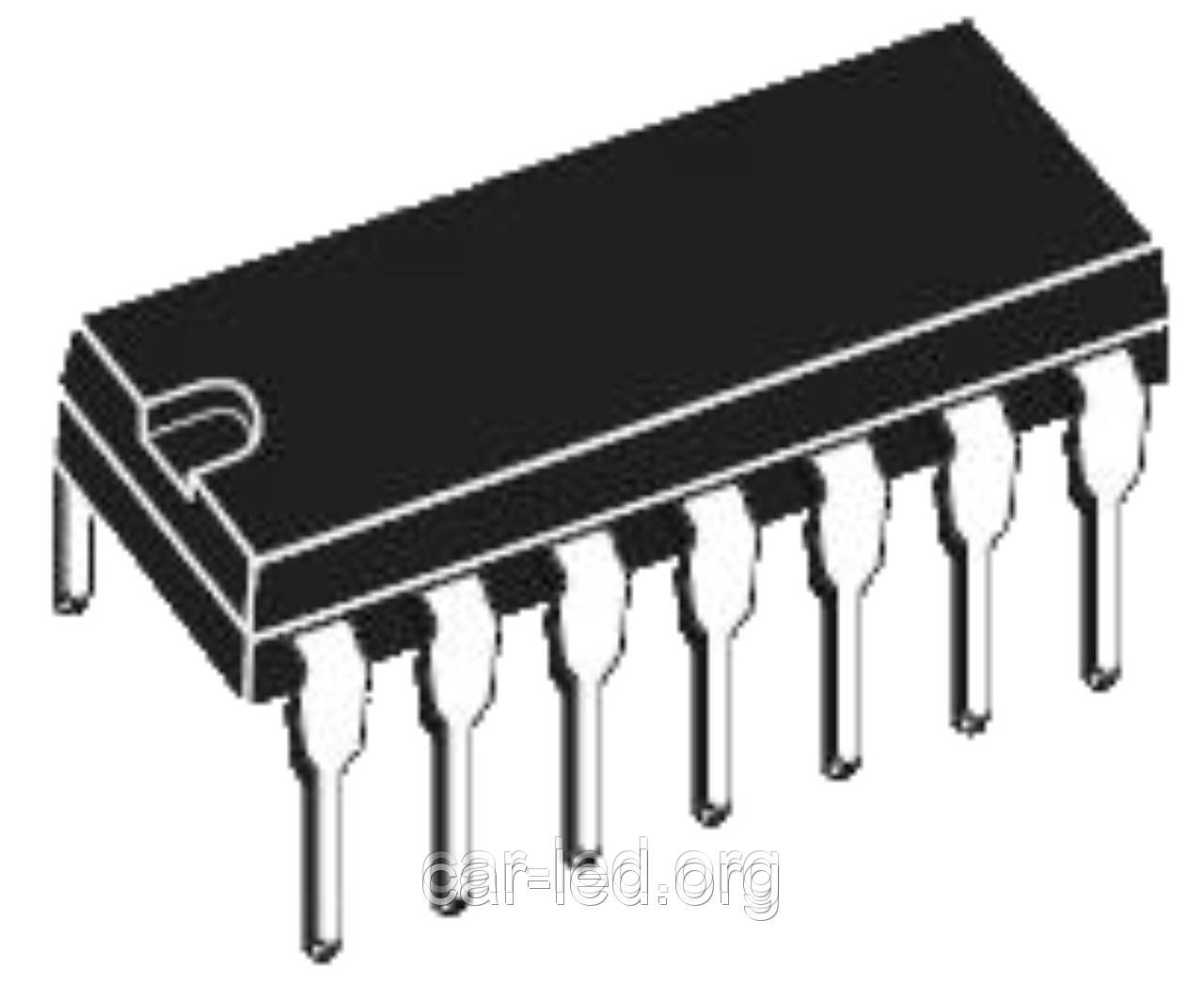

Зовнішній вигляд і корпус К157УД2



Електричні параметри К157УД2

Основні електричні параметри мікросхеми К157УД2



Гранично допустимі режими експлуатації

  • Діапазон живильних напруг.±3. ±18
  • Синфазна напруга, В, не більш ніж ±18
  • Вихідний струм, мА, не більш ніж 300
  • Розсіювана потужність (в діапазоні температур — 25 + 25 ±С), Вт, не більш ніж 0,5
  • Діапазон робочих температур, °C, 25 + 70




Основні
Країна виробникУкраїна
Тип мікросхемиОпераційний підсилювач
Тип корпусуDIP
Матеріал корпусуПластик
Користувальницькі характеристики
Технічний описзавантажити PDF в специфікації
