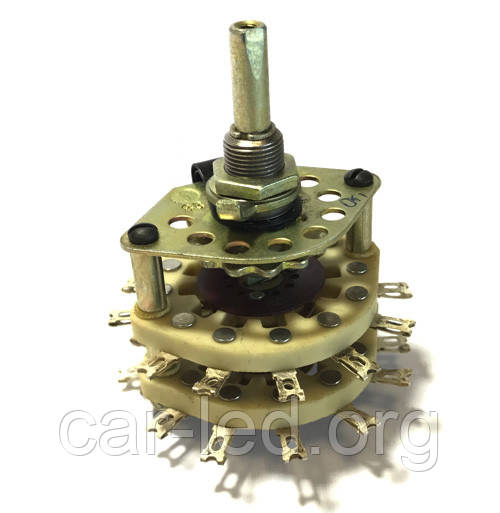

ПГК-11П2Н-6А Перемикач галетний
ПГК-11П2Н-6А
Перемикачі галетні ПГК-11П2Н-6А призначені для комутації електричних ланцюгів постійного струму, а також змінного струму низької та високої частоти.
Перемикачі ПГК мають від 1 до 4 плат і забезпечують від 2 до 11 робочих положень, від 1 до 16 напрямів.
Виготовляються у всекліматичному виконанні для помірного та холодного клімату.
Технічні умови:
- для виробів із прийманням «1»: АГ0.360.204 ТУ,
- для виробів із прийманням «5»: УС0.360.059 ТУ.
Позначення перемикачів:
Приклади позначення: ПГК-2П8Н-6А.
ПГК — перемикач галетний із керамічними платами;
2П...11П — кількість робочих положень;
2Н...16Н — число напрямів;
6, 8, 15 — відстань між платами, мм;
А — вісь перемикача за варіантом А.
Для перемикачів, що мають вісь із конічною лисицею, після цифри, що позначає відстань між платами, літерне позначення варіанту осі немає — ПГК-2П8Н-8.
Основні технічні та експлуатаційні характеристики перемикачів поворотних ПГК: | |
---|---|
Опір контакту, не більше, Ом | 0,02 |
Електрична міцність ізоляції, В | 1500 |
Момент перемикання, НхМ: | від 0,39 до 1,17 |
Опір ізоляції, МОм, не менш ніж | 5000 |
Робоча температура довкілля, °C | от -60 до +85 |
Підвищена відносна вологість за 35 °C, % | 98 |
Гарантійний термін із дати виготовлення, років: | 12 |
Гарантійне напрацювання, год | |
- для приймання «1» | 10000 |
- для приймання «5» | 5000 |
Маса, г | от 61 до 145 |
Електричні режими комутації перемикачів поворотних ПГК: | ||||||||
---|---|---|---|---|---|---|---|---|
Типономинал перемикача поворотного |
Род тока | Тип навантаження | Напруга, В | Ток, А | Максимальна комутована потужність, Вт (ВхА) |
Кількість циклів переключений |
||
не менш ніж | не більш ніж | не менш ніж | не більш ніж | |||||
ПГК | постійний | активна | 0,005 | 350 | 0,0001 | 0,5 | 15,0 | 5000 |
постійний | індуктивна | 0,005 | 350 | 0,0001 | 3,0 | 70,0 | 2500 | |
змінний | активна | 0,005 | 350 | 0,0001 | 3,0 | 15,0 | 2500 | |
змінний | індуктивна | 0,005 | 350 | 0,0001 | 3,0 | 70,0 | 5000 |
Основні | |
---|---|
Матеріал контакту | Мідь |
Ступінь захисту IP | 20 |
Покриття контакту | Нікель |
