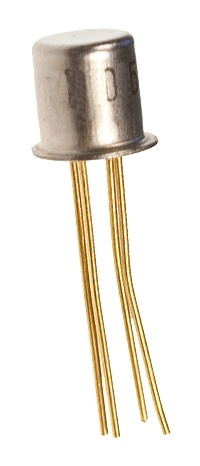

КТ339А n-p-n, епітаксійних-планарний, кремнієвий, підсилювальний (250 mW 40В) (300 МГц) Au (ТО72)
- В наявності
- Код: КТ339А Au
48,80 ₴
Мінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
Транзистор КТ339А - структури n-p-n, епітаксійних-планарний, кремнієвий, підсилювальний.
Основне використання - підсилювачі високої частоти.
Має металоскляний корпус, висновки гнучкі. На корпусі наноситься тип приладу. Важить не більше 0.4 м
Електричні параметри КТ339А
• Коефіцієнт передавання струму (статичний). Схема із загальним імітером
за Uкб = 10 В, Ie = 7 мА, не менш ніж 25
• Коефіцієнт посилення за потужністю
за Uке = 1.6 В, Iк = 7.2 мА, f = 35 МГц, не менш ніж 24 дБ
• Гранична частота коефіцієнта передавання струму
за Uкб = 10 В, Ie = 5 мА, не менш ніж 300 МГц
• Постійна часу ланцюга зворотного зв'язку за Ie = 7 мА, не більш ніж 25 нс
• Ємність колекторного переходу за Uкб = 5 В, не більш ніж 2 пФ
Граничні експлуатаційні характеристики КТ339А
• Постійна напруга Б-К 40 В
• Постійна напруга К-Е
25 В
• Постійна напруга Б-Е 4 В
• Струм колектора (постійний) 25 мА
• Розсіювана потужність колектора (постійна) за Т = 0...+50 °C
250 мВт
• Температура переходу (p-n) +175°C
• Робоча температура (обтислого середовища) −60...+160°C
Під час увімкнення транзизора в ланцюг, що розміщений під напругою, висновок бази має під'єднуватися першим, а від'єднуватися останнім.
Відстань від місця вигину до корпусу транзизора не менш ніж 3 мм, радіус заокруглення не менш ніж 1.5 мм.
Паяння виводів допускається не ближче 5 мм від корпусу транзизора.
Основні | |
---|---|
Тип транзистора | Польовий |
Матеріал корпусу | Металоскло |
Максимально допустима напруга затвор-витік | 30 В |
Максимальна потужність розсіювання | 0.2 Вт |
Тип монтажу | Ручний монтаж |
Користувальницькі характеристики | |
Виконання | Дискретне |
Країна походження | СРСР |
- Ціна: 48,80 ₴
