МП103
Транзистори кремнієві сплавні n-p-n посилені низькочастотні з ненормованим МП103, МП103А коефіцієнтами шуму на частоті 1 кГц.
Призначені для посилення та перемикання сигналів низької частоти.

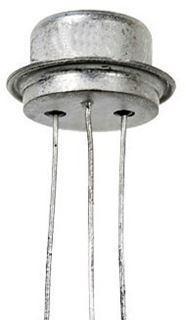

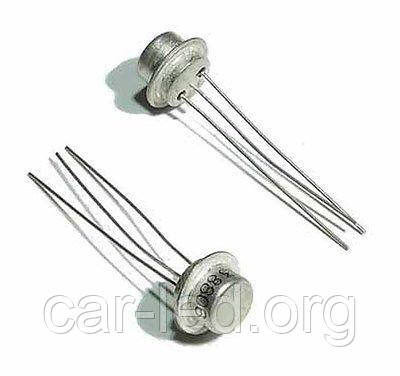

Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Позначення типу приводиться на бічній поверхні корпусу.
Маса транзизора не більш ніж 2 г.
Тип корпусу: КТЮ-3-6.
Технічні характеристики транзисторів МП103, МП103А:
Тип транзистори |
Структура | Граничні значення параметрів за Тп = 25 °C | Значення параметрів під час Тп = 25 °C | TП max |
Т max |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IК max |
IК. И. max |
UКЭR max (UКЭ0 max) |
UКБ0 max | UЭБ0 max | РК max (РК. Т. max) |
h21Э | UКЭ нас. |
IКБО | IЭБО | IКЭR | f гp. | СК | СЭ | ||||
мА | мА | В | В | В | мВт | В | мкА | мкА | мкА | МГц | пФ | пФ | °С | °С | |||
МП103 | n-p-n | 20 | 100 | 10 | 10 | 10 | 150 | 15…45 | - | - | - | <3 | >1 | <150 | - | 150 | -60...+125 |
МП103А | n-p-n | 20 | 100 | 10 | 10 | 10 | 150 | 10…30 | - | - | - | <3 | >1 | <150 | - | 150 | -60...+125 |
Усоловні позначення електричних параметрів транзисторів:
• IК max — максимально допустимий постійний струм колектора транзистора.
• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.
• UКЭR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер.
• UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.
• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.
• UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.
• РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням.
• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
• UКЭ нас. — напруга насичення між колектором і емітером транзизора.
• IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• IЭБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора.
• IКЭR — зворотний струм колектор-емітер у разі заданої зворотної напруги колектор-емітер і опору в ланцюгу база-іміттер.
• f гр — гранічна частота коефіцієнта передавання струму.
• СК - ємність колекторного переходу.
• СЭ - ємність колекторного переходу.
• ТП max — максимально допустима температура переходу.
• Т max — максимально допустима температура довкілля.
Основні | |
---|---|
Тип транзистора | Біполярний |
Тип біполярного транзистора | P-N-P |
Матеріал корпусу | Металоскло |
Тип монтажу | Ручний монтаж |
Користувальницькі характеристики | |
Країна виробник | срср |
Виконання | Дискретне |
Країна походження | СРСР |
