МП21
Транзистори МП21 германієві сплавні p-n-p перемикачні низькочастотні малопотужні.
Призначені для застосування в схемах перемикання.

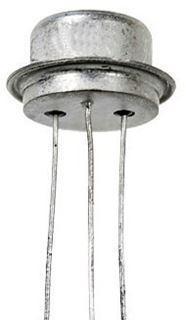

Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Позначення типу приводиться на бічній поверхні корпусу.
Маса транзизора не більш ніж 2 г.
Тип корпусу: КТЮ-3-6.
Технічні умови: ЩМ3.365.0392.
Технічні характеристики транзисторів МП21, МП21А, МП21Б, МП21В, МП21Г, МП21Г, МП21Д, МП21Е:
| Тип транзизора | Структура | Граничні значення параметрів за Тп = 25 °C | Значення параметрів під час Тп = 25 °C | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IК. макс. | IК. и. макс. | UКЕР макс. | UЕБО макс. | РК. макс. | h21Э | UКБ | IЭ | UКЭ нас. | IКБО | fгp. | ||
| мА | мА | В | В | мВт | В | мА | В | мкА | МГц | |||
| МП21 | p-n-p | 100 | 300 | 35 | 50 | 150 | 20...60 | 5 | 25 | 0,3 | 50 | 1 |
| МП21А | p-n-p | 100 | 300 | 35 | 50 | 150 | 50...150 | 5 | 25 | 0,3 | 50 | 1 |
| МП21Б | p-n-p | 100 | 300 | 40 | 50 | 150 | 20...80 | 5 | 25 | 0,3 | 50 | 0,5 |
| МП21В | p-n-p | 100 | 300 | 40 | 50 | 150 | 20…100 | 5 | 25 | 0,3 | 50 | 1,5 |
| МП21Г | p-n-p | 100 | 300 | 60 | 50 | 150 | 20...80 | 5 | 25 | 0,3 | 50 | 1 |
| МП21Д | p-n-p | 100 | 300 | 60 | 50 | 150 | 60…200 | 5 | 25 | 0,3 | 50 | 0,7 |
| МП21Е | p-n-p | 100 | 300 | 70 | 50 | 150 | 30…150 | 5 | 25 | 0,3 | 50 | 0,7 |
Усоловні позначення електричних параметрів транзисторів:
• Iк. макс — максимально допустимий постійний струм колектора транзизора.
• Iк. і макс. — максимально допустимий імпульсний струм колектора транзистора.
• UкеR. макс — максимальна напруга між колектором і емітером у разі заданого (звичайного) опору в ланцюзі база-іміттер транзистора.
• Uкео макс — максимальна напруга між колектором і емітером транзисторів під час розімкнутого ланцюга бази та заданого струму імітера.
• Uебо. макс — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК. макс — максимально допустима постійна потужність, що розсіюється на колекторі транзизора.
• РК. і макс. — максимально допустима імпульсна потужність, що розсіюється на колекторі транзизора.
• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
• h21Э — коефіцієнт передавання струму біполярного транзизора в режимі малого сигналу в схемі із загальним евітером.
• Uкб - напруга колектор-база транзизора.
• UкеR. макс — максимальна напруга між колектором і емітером у разі заданого (звичайного) опору в ланцюзі база-іміттер транзистора.
• Ie - струм імітера транзизора.
• Iк — постійний струм колектора транзизора.
• Uкэ. нас. — напруга насичення між колектором і емітером транзизора.
• Iкбо - зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• fгр— гранічна частота коефіцієнта передавання струму.
• fh21 — передня частота коефіцієнта передавання струму біполярного транзистори.
| Основні | |
|---|---|
| Тип транзистора | Біполярний |
| Тип біполярного транзистора | P-N-P |
| Матеріал корпусу | Металоскло |
| Тип монтажу | Ручний монтаж |
| Користувальницькі характеристики | |
| Країна виробник | срср |
| Виконання | Дискретне |
| Країна походження | СРСР |
