К73-17 250 в 0.68 мкф Конденсатори плівкові металізовані поліетилентерефталатні
- В наявності
- Код: К73-17 250 в 0,68 мкф
14,70 ₴
К73-17 250 на 0.68 мкф

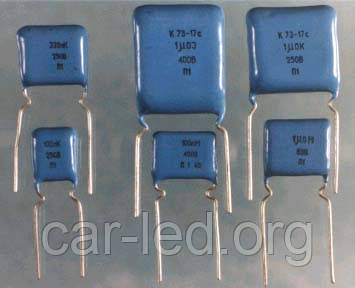

Конденсатори К73-17 плівкові металізовані поліетилентерефталатні, для друкованого монтажу.
Випускаються в прямокутних окукованих епоксидним компаундом корпусах із однобічним розташуванням дротових виводів.
Застосовуються для роботи в ланцюгах постійного, змінного, пульсувального струмів і в імпульсному режимі.
Виготовляються у виконанні для помірного та холодного клімату [УХЛ] і в всекліматичному виконанні [В].
Конденсатори К73-17 замінюють конденсатори типів К73-5, К73-11, К73-15, К73-16, К73-2.
Технічні умови:
- приймання «1» — АДПК.673633.020 ТУ;
— приймання «5» — АЖЯР.673633.004 ТУ.
Основні технічні параметри конденсаторів К73-17:
- Діапазон номінальних ємностей... 0,01... 4,7 мкФ;
- Номінальна напруга... 63; 160; 250; 400; 630 В;
- Допущені відхилення ємності... ±5; ±10; ±20 %;
- Тангенс кута втрат, не більш ніж... 0,008;
- Опір ізоляції виведення-виведення, не менш...... 12000 МОм;
- Опір ізоляції виведення-корпус, не менш....... 30000 МОм;
- Постійна часу в нормальних кліматичних умовах, не менш....... 4000 МОм х мкФ;
- Відносна вологість повітря за температури +35 °C... 98 %;
- Діапазон температур... -60... +125 °С;
- Мінімальне напрацювання, не менш...... 15 000 годин;
- Термін зберігання, не менш............ 20 років.
Приклад позначення під час замовлення:
- Конденсатор К73-17 — 63 В — 0,33 мкФ — ±10% — АЖЯР.673633.004ТУ.
Основні технічні характеристики плівкових конденсаторів К73-17:
| Тип конденсатора |
Діапазон номінальних ємностей |
Номінальна напруга, В |
Допускні відхилення ємності, % |
Тангенс кута втрат |
Опір ізоляції, МОм |
Постійна часу МОм х мкФ |
Термін збереженості, років |
Температура довкілля середовища, °С |
|---|---|---|---|---|---|---|---|---|
| К73-17 | 0,18... 4,7 мкФ | 63 | ±5; ±10; ±20 | <0,008 | >12000 | >4000 | >20 | -60… +125 |
| 1,5; 2,2 мкФ | 160 | ±5; ±10; ±20 | <0,008 | >12000 | >4000 | >20 | -60… +125 | |
| 0,047... 1,0 мкФ | 250 | ±5; ±10; ±20 | <0,008 | >12000 | >4000 | >20 | -60… +125 | |
| 0,0022... 1,0 мкФ | 400 | ±5; ±10; ±20 | <0,008 | >12000 | >4000 | >20 | -60… +125 | |
| 0,01... 0,47 мкФ | 630 | ±5; ±10; ±20 | <0,008 | >12000 | >4000 | >20 | -60… +125 |
| Основні | |
|---|---|
| Тип конденсатора | Високовольтний |
| Ємність конденсатору | 0.68 мкФ |
| Тип корпусу | Металофольгірований |
| Максимальний допуск емкості | 10 % |
| Тип ємності | Постійна |
| Номінальна робоча напруга | 250 В |
| Мінімальна робоча температура | -50 град. |
| Максимальна робоча температура | 125 град. |
- Ціна: 14,70 ₴
