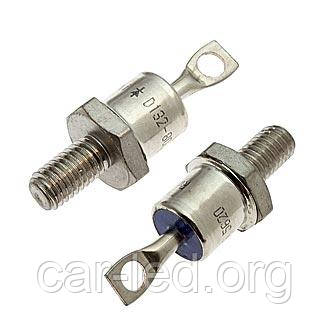

ДЛ122-32-12 лавинний силовий діод (прямий) кремнієвий дифузний (32A 1200V)
- В наявності
- Код: ДЛ122-32-12
229,30 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
ДЛ122-32-12 силовий діод кремнієвий дифузійний (32A 1200V)
ДЛ122-32-12
Діод Листовий кремнієвий дифузійний.
Призначений для роботи в ланцюгах статичних перетворювачів електроенергії постійного та змінного струмів на частотах до 1,5 кГц.
Випускаються в металосткляному корпусі з жорстким виведенням прямої полярності.
Середній прямий струм — 32 А
Повторювана імпульсна зворотна напруга — 1200 В
Охолодження повітряне природне.
Позначення типономіналу та полярність виводів наводяться на корпусі.
Габаритні розміри:
- загальна довжина — 38 мм
- довжина шпильки — 12 мм
- різь — М6
Маса діода не більш ніж 12 г.
Тип застосовуваного охолоджувача — O121, O221.
Структура умовного позначення:
ДЛ122-32-12
ДЛ-діод міняльний;
1 — порядковий номер модифікації конструкції;
2 — позначення діаметра корпусу діода;
2 — позначення конструктивного виконання корпусу діода;
32 — максимально допустимий середній струм у відкритому стані, А;
12 — клас за зворотною повторюваною напругою.
Технічні характеристики командних діодів ДЛ122-32:
| Найменування лаврового діода |
Граничні експлуатаційні параметри командних діодів | Значення електричних характеристик галасливих діодів | Tj | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IF(AV) | URRM | URSM | URWM | UR | IFRMS | IFSM | IRRM | UFM | UTO | i2t | rT | trr | Qrr | Rthjc | ||
| А | В | В | В | В | А | кА | мА | В | В | кА2с | мОм | мкс | мккл | °С/Вт | °C | |
| ДЛ122-32-4 | 32 | 400 | - | 320 | 240 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-5 | 32 | 500 | - | 400 | 300 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-6 | 32 | 600 | - | 480 | 360 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-7 | 32 | 700 | - | 560 | 420 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-8 | 32 | 800 | - | 640 | 480 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-9 | 32 | 900 | - | 720 | 540 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-10 | 32 | 1000 | - | 800 | 600 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-11 | 32 | 1100 | - | 880 | 660 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-12 | 32 | 1200 | - | 960 | 720 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-13 | 32 | 1300 | - | 1040 | 780 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-14 | 32 | 1400 | - | 1120 | 840 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-15 | 32 | 1500 | - | 1200 | 900 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-16 | 32 | 1600 | - | 1280 | 960 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-17 | 32 | 1700 | - | 1360 | 1020 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
| ДЛ122-32-18 | 32 | 1800 | - | 1440 | 1080 | 50 | 0,46 | 4,0 | 1,35 | 0,85 | - | 5,0 | 9,0 | 100 | 0,9 | -60…+160 |
Усоловні позначення електричних параметрів галасливих діодів:
• IF(AV) - Максимально допустимий середній прямий струм.
• URRM - імпульсна зворотна напруга, що повторюється.
• URSM - Неповторна імпульсна зворотна напруга.
• URWM - Імпульсна робоча зворотна напруга.
• UR - Постійна зворотна напруга.
• IFRMS - Максимально допустимий активний прямий струм.
• IFSM - Ударний прямий струм.
• IRRM - імпульсний зворотний струм, що повторюється.
• UFM - Імпульсне пряме напруження.
• UTO - Порогова напруга діода.
• i2t - Захисний показник.
• rT - Динамічний опір.
• trr - Час зворотного відновлення.
• Qrr - Заряд зворотного відновлення.
• Rthjc - Тепловий опір перехід-корпус діода.
• Tj - Температура переходу діода.
| Основні | |
|---|---|
| Країна виробник | Китай |
| Тип діода | Випрямляч |
| Призначення діода | Випрямний |
| Максимальна постійна зворотна напруга | 1200 |
| Максимальний зворотний струм | 50 |
| Матеріал виготовлення | Кремній |
- Ціна: 229,30 ₴
- Спосіб упаковки: Паковання 100 шт.
