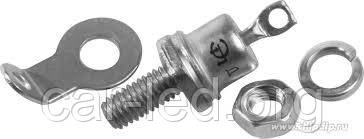

ДЛ112-25-11 лавинний діод кремнієвий дифузний (25A 1100V)
- В наявності
- Код: ДЛ112-25-11
142,80 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
ДЛ112-25-11
ДЛ112-25-11
Діод Листовий кремнієвий дифузійний.
Призначений для роботи в ланцюгах статичних перетворювачів електроенергії постійного та змінного струмів на частотах до 1,5 кГц.
Випускаються в металосткляному корпусі з жорстким виведенням прямої полярності.
Середній прямий струм — 25 А
Повторювана імпульсна зворотна напруга — 1100 В
Охолодження повітряне природне.
Позначення типономіналу та полярність виводів наводяться на корпусі.

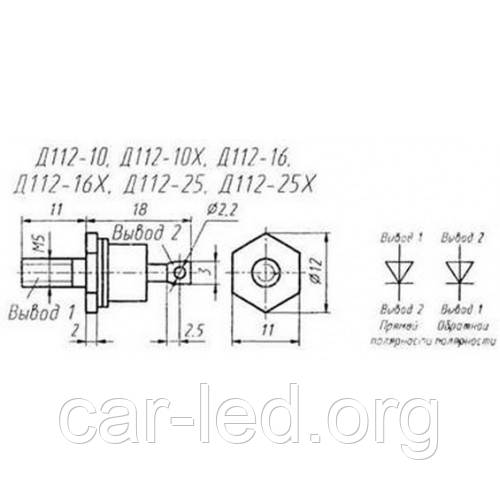

Габаритні розміри:
- загальна довжина — 29 мм
- довжина шпильки — 11 мм
- різь — М5
Маса діода не більш ніж 6 г.
Тип застосовуваного охолоджувача — O111.
Структура умовного позначення:
ДЛ112-25-10
ДЛ-діод міняльний;
1 — порядковий номер модифікації конструкції;
1 — позначення діаметра корпусу діода;
2 — позначення конструктивного виконання корпусу діода;
25 — максимально допустимий середній струм у відкритому стані, А;
10 — клас за зворотною повторюваною напругою.
Технічні характеристики командних діодів ДЛ112-25:
Найменування лаврового діода |
Граничні експлуатаційні параметри командних діодів | Значення електричних характеристик галасливих діодів | Tj | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IF(AV) | URRM | URSM | URWM | UR | IFRMS | IFSM | IRRM | UFM | UTO | i2t | rT | trr | Qrr | Rthjc | ||
А | В | В | В | В | А | кА | мА | В | В | кА2с | мОм | мкс | мккл | °С/Вт | °C | |
ДЛ112-25-4 | 25 | 400 | 450 | 320 | 240 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-5 | 25 | 500 | 560 | 400 | 300 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-6 | 25 | 600 | 670 | 480 | 360 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-7 | 25 | 700 | 800 | 560 | 420 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-8 | 25 | 800 | 900 | 640 | 480 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-9 | 25 | 900 | 1000 | 720 | 540 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-10 | 25 | 1000 | 1100 | 800 | 600 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-11 | 25 | 1100 | 1200 | 880 | 660 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-12 | 25 | 1200 | 1300 | 960 | 720 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-13 | 25 | 1300 | 1450 | 1040 | 780 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-14 | 25 | 1400 | 1500 | 1120 | 840 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-15 | 25 | 1500 | 1650 | 1200 | 900 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-16 | 25 | 1600 | 1700 | 1280 | 960 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-17 | 25 | 1700 | 1800 | 1360 | 1020 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
ДЛ112-25-18 | 25 | 1800 | 1900 | 1440 | 1080 | 39 | 0,38 | 3,0 | 1,35 | 0,8 | - | 7,0 | 8,0 | 60 | 1,3 | -60…+150 |
Усоловні позначення електричних параметрів галасливих діодів:
• IF(AV) - Максимально допустимий середній прямий струм.
• URRM - імпульсна зворотна напруга, що повторюється.
• URSM - Неповторна імпульсна зворотна напруга.
• URWM - Імпульсна робоча зворотна напруга.
• UR - Постійна зворотна напруга.
• IFRMS - Максимально допустимий активний прямий струм.
• IFSM - Ударний прямий струм.
• IRRM - імпульсний зворотний струм, що повторюється.
• UFM - Імпульсне пряме напруження.
• UTO - Порогова напруга діода.
• i2t - Захисний показник.
• rT - Динамічний опір.
• trr - Час зворотного відновлення.
• Qrr - Заряд зворотного відновлення.
• Rthjc - Тепловий опір перехід-корпус діода.
• Tj - Температура переходу діода.
Основні | |
---|---|
Стан | Нове |
Тип діода | Випрямляч |
Призначення діода | Випрямний |
Максимальна постійна зворотна напруга | 1100 |
Максимальний зворотний струм | 25 |
Матеріал виготовлення | Кремній |
- Ціна: 142,80 ₴
