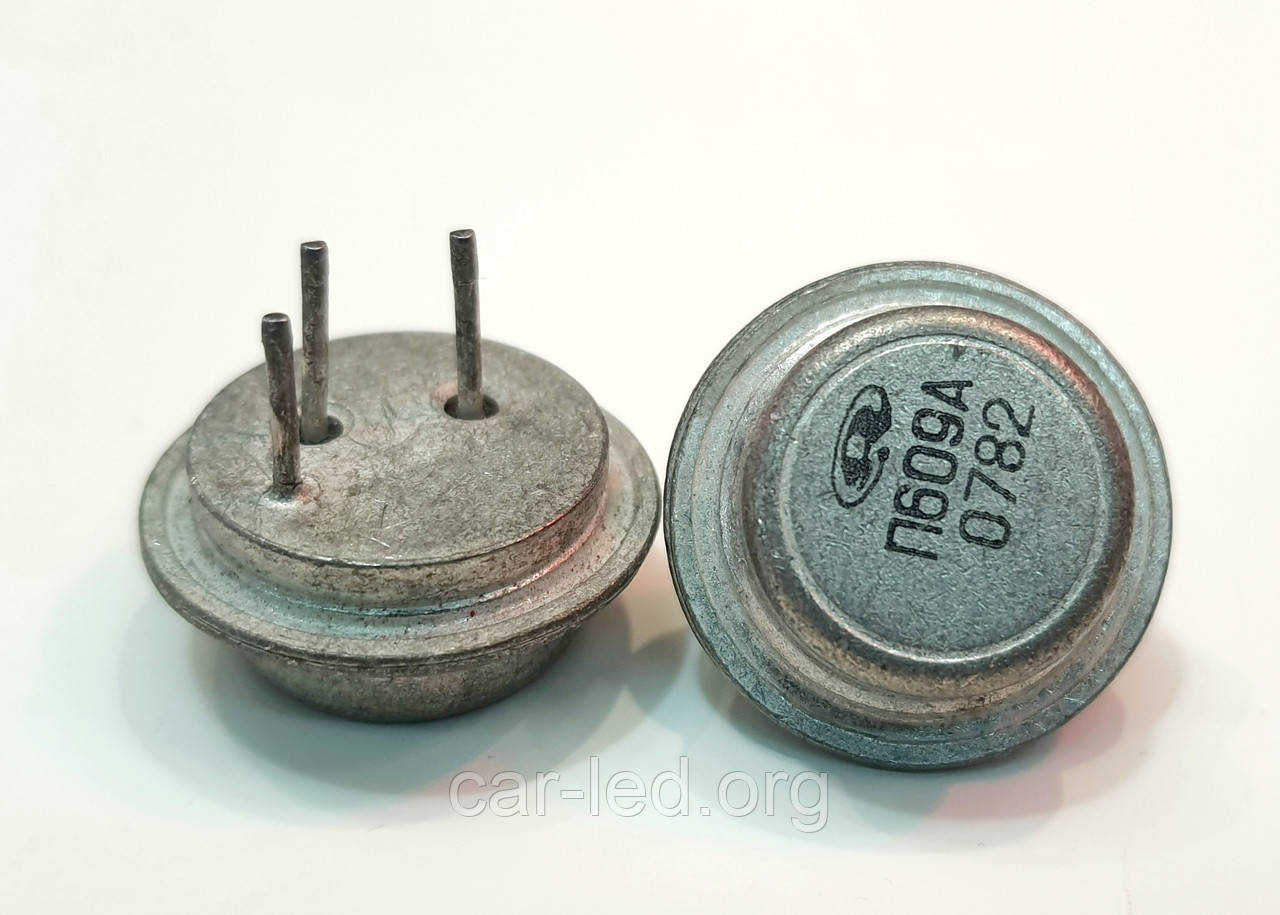

П609А транзистор германиевый PNP (0,6А 30В) (h21Э 80...240)
- В наявності
- Код: П609А p.b
29,60 ₴
Мінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
П609А
Транзисторы П609А германиевые структуры p-n-p универсальные.
Предназначены для применения в усилительных, генераторных и импульсных каскадах низкой и высокой частоты до 100 МГц.
Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип прибора указан на корпусе.
Масса транзистора с жесткими выводами не более 12 г.
Технические условия: аА0.336.536 ТУ.
Основные технические характеристики транзистора П609А:
• Структура транзистора: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 1,5 Вт;
• fгр - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 120 МГц;
• Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 30 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 1,5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 30 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 300 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 80... 240;
• Ск - Емкость коллекторного перехода: не более 80 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 10 Ом
Технические характеристики транзисторов П609, П609А, П609Б:
Тип транзистора |
Структура | Предельные значения параметров при Тп=25°С | Значения параметров при Тп=25°С | Т max |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IК max |
IК. И. max |
UКЭR max (UКЭ0 max) |
UКБ0 max | UЭБ0 max | РК. Т. max | h21Э | UКЭ нас. |
IКБО | IЭБО | f гp. | КШ | СК | СЭ | |||
А | А | В | В | В | Вт | В | мкА | мкА | МГц | дБ | пФ | пФ | °С | |||
П609 | p-n-p | 0,3 | 0,6 | 25 | 30 | 1,5 | 1,5 | 40...120 | 2 | 300 | 500 | 120 | - | 50 | 500 | -60…+70 |
П609А | p-n-p | 0,3 | 0,6 | 25 | 30 | 1,5 | 1,5 | 80...240 | 2 | 300 | 500 | 120 | - | 50 | 500 | -60…+70 |
П609Б | p-n-p | 0,3 | 0,6 | 40 | 50 | 1,5 | 1,5 | 80...240 | 2 | 500 | 500 | 120 | - | 50 | 500 | -60…+70 |
Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора.
• f гр - граничная частота коэффициента передачи тока.
• КШ - коэффициент шума транзистора.
• СК - емкость коллекторного перехода.
• СЭ - емкость коллекторного перехода.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды.
Основні | |
---|---|
Тип транзистора | Біполярний |
Тип біполярного транзистора | P-N-P |
Матеріал корпусу | Металоскло |
Максимально допустима напруга колектор-емітер | 60 В |
Тип монтажу | Ручний монтаж |
Користувальницькі характеристики | |
Виконання | Дискретне |
