П416Б германієвий сплавний транзистор PNP (25 мА 12В) h21е 90...200) Ni (КТЮ-3-6)
- В наявності
- Код: П416Б
12,80 ₴
Мінімальна сума замовлення на сайті — 50 грн
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
П416Б транзистор PNP (25 мА 12В) Ni (КТЮ-3-6)
П416Б
Транзистори П416, П416А, П416Б германієві сплавні p-n-p універсальні.
Призначені для застосування в посилених і генераторних каскадах у діапазоні від довгих до коротких і ультракоротких хвиль, а також в імпульсних каскадах радіоелектроночних пристроїв.

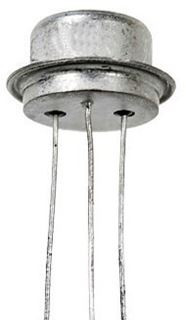

Випускаються в металостекуваному корпусі з гнучкими виведеннями.
Позначення типу приводиться на бічній поверхні корпусу.
Виведення еміттера на буртиці корпусу маркується кольоровою точкою.
Маса транзизора не більш ніж 2,2 г.
Технічні умови: ЩП3.365.001 ТУ.
Основні технічні характеристики транзизора П416Б:
• Структура транзизора: p-n-p
• РК max — Постійна розсіювана потужність колектора: 100 мВт;
• Рк т max — Постійна розсіювана потужність колектора з тепловідведенням: 360 мВт;
• fгр — Гранична частота коефіцієнта передавання струму транзизора для схем із загальним імітером і загальною базою: не менш ніж 80 МГц;
• Uкбоб — Пробивна напруга колектор-база за заданого зворотного струму колектора та розімкнутого ланцюга імітера: 15 В;
• Uебо проб — Пробивна напруга емітер-база за заданого зворотного струму еміттера та розімкнутого кола колектора: 3 В;
• Iк max — Максимально допустимий постійний струм колектора: 25 мА;
• Iкбо — зворотний струм колектора — струм через колекторний перехід за заданої зворотної напруги колектор-базу та розімкнутого виведення емітера: не більш ніж 5 мкА;
• h21е — Статичний коефіцієнт передавання струму транзистори в режимі малого сигналу для схем із загальним імітером: 90... 200;
• Ск - Ємність колекторного переходу: не більш ніж 8 ПФ;
• Rке нас - Опір насичення між колектором та емітером: не більш ніж 40 Ом
Технічні характеристики транзисторів П416, П416А, П416Б:
Тип транзизора |
Структура | Граничні значення параметрів за Тп = 25 °C | Значення параметрів за Тп = 25 °C | Т | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IК max |
IК. И. max |
UКЭR max (UКЭ0 max) |
UКБ0 max | UЭБ0 max | РК max (РК. И. max) |
h21Э, (h21э) |
UКБ (UКЭ) |
IЭ (IК) |
UКЭ нас. |
IКБО | fгp. (f h21) |
КШ | СК | |||
мА | мА | В | В | В | мВт | В | мА | В | мкА | МГц | дБ | пФ | °С | |||
П416 | p-n-p | 25 | 120 | 12 | 15 | 3 | 100 | 25...80 | 5 | 5 | 2 | 5 | 40 | - | 8 | -60…+70 |
П416А | p-n-p | 25 | 120 | 12 | 15 | 3 | 100 | 60...125 | 5 | 5 | 1,7 | 5 | 60 | - | 8 | -60…+70 |
П416Б | p-n-p | 25 | 120 | 12 | 15 | 3 | 100 | 90...200 | 5 | 5 | 1,7 | 5 | 80 | - | 8 | -60…+70 |
Усоловні позначення електричних параметрів транзисторів:
• IК max — максимально допустимий постійний струм колектора транзизора.
• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.
• UКЭR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер.
• UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівним нулю.
• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.
• UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.
• РК. И. max — максимально допустима імпульсна потужність, що розсіюється на колекторі транзизора.
• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
• h21Э — коефіцієнт передавання струму біполярного транзизора в режимі малого сигналу в схемі із загальним евітером.
• UКБ — постійна напруга колектор-база транзизора.
• UКЭ — постійна напруга колектор-емітер транзистора.
• IЭ — постійний струм емітера транзизора.
• IК — постійний струм колектора транзизора.
• UКЭ нас. — напруга насичення між колектором і емітером транзизора.
• IКБ0 - зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• fгр — гранічна частота коефіцієнта передавання струму.
• fh21 — передня частота коефіцієнта передавання струму біполярного транзистори.
• КШ - коефіцієнт шуму транзизора.
• Т — максимально допустима температура довкілля.
Основні | |
---|---|
Тип транзистора | Біполярний |
Тип біполярного транзистора | P-N-P |
Матеріал корпусу | Металоскло |
Максимально допустима напруга колектор-емітер | 12 В |
Максимально допустимий струм колектора | 0.025 А |
Максимальна потужність розсіювання | 0.1 Вт |
Тип монтажу | Ручний монтаж |
Користувальницькі характеристики | |
Виконання | Дискретне |
Країна походження | СРСР |
- Ціна: 12,80 ₴
- Спосіб упаковки: паковання 100 шт.
