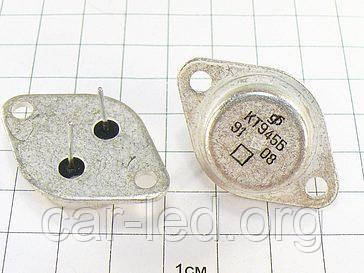

2Т945Б транзистор кремнієвий PNP (25А 150В) 50W (ТО3) (військове приймання по якості)
- В наявності
- Код: 2Т945Б
232,70 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-40-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
2Т945Б транзистор кремнієвий PNP (25А 150В) 100W (ТО3)
корпус ТО-3
2Т945Б
Транзистори 2Т945Б кремнієві епітаксиально-планарні структури n-p-n перемикачні.
Призначені для застосування в перемикальних і імпульсних пристроях.
Транзистори 2Т945А, 2Т945Б, 2Т945В, 2Т945Г випускаються в металевому корпусі зі скляними ізоляторами та жорсткими виведеннями.
Тип приладу вказується на корпусі.
Транзистор 2Т945А-5 випускаються як нерозділені кристали на пластині з контактними майданчиками для гібридних інтегральних мікросхем.
Тип приладу вказується в етикетці.
Маса транзизора в металевому корпусі не більш ніж 20 г, кристала не більш ніж 0,01 г.
Тип корпусу: КТ-9 (ТО-3).
Технічні умови: АА0.339.155 ТУ.
Основні технічні характеристики транзизора 2Т945Б:
• Структура транзизора: n-p-n;
• Рк т max — Постійна розсіювана потужність колектора з тепловідведенням: 50 Вт;
• fГ — Гранична частота коефіцієнта передавання струму транзизора для схеми із загальним евітером: не менне 51 МГц;
• UKer max — Максимальна напруга колектор-емітер за заданого струму колектора та заданого опору в ланцюзі база-емітер: 150 В (10Ом);
• Uебо max — Максимальна напруга емітер-база за заданого зворотного струму імітера та розімкнутого кола колектора: 5 В;
• Iк max — Максимально допустимий постійний струм колектора: 15 А;
• Iк і max — Максимально допустимий імпульсний струм колектора: 25 А;
• Iкер — зворотний струм колектор-емітер за заданих зворотної напруги колектор-емітер і опору в ланцюгу база-емітер: не більш ніж 25 мА (150 В);
• h21е — Статичний коефіцієнт передавання струму транзизора для схем із загальним емітером: 10... 60;
• Ск - Ємність колекторного переходу: не більш ніж 200 ПФ;
• Rке нас - Опір насичення між колектором та емітером: не більш ніж 0,17 Ом;
• tк — Постійна часу ланцюга зворотного зв'язку на високій частоті: не більш ніж 1.1 мкс
Технічні характеристики транзисторів 2Т945А, 2Т945Б, 2Т945В, 2Т945Г, 2Т945А-5:
Тип транзистори |
Структура | Граничні значення параметрів за Тп = 25 °C | Значення параметрів під час Тп = 25 °C | TП max |
Т max |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IК max |
IК. И. max |
UКЭR max (UКЭ0 max) |
UКБ0 max | UЭБ0 max | РК max (РК. Т. max) |
h21Э | UКЭ нас. |
IКБО | IЭБО | IКЭR | f гp. | СК | СЭ | ||||
А | А | В | В | В | Вт | В | мА | мА | мА | МГц | пФ | пФ | °С | °С | |||
2Т945А | n-p-n | 15 | 25 | 200 | - | 5 | 50 | 10…60 | <2,5 | - | <300 | <25 | >51 | <200 | - | 175 | -60...+125 |
2Т945Б | n-p-n | 15 | 25 | 150 | - | 5 | 50 | 10…60 | <2,5 | - | <300 | <25 | >51 | <200 | - | 175 | -60...+125 |
2Т945В | n-p-n | 10 | 20 | 150 | - | 5 | 50 | 10…60 | <2,5 | - | <300 | <25 | >51 | <200 | - | 175 | -60...+125 |
2Т945Г | n-p-n | 15 | 25 | 150 | - | 5 | 50 | 10…60 | <2,5 | - | <300 | <25 | >51 | <200 | - | 175 | -60...+125 |
2Т945А-5 | n-p-n | 15 | 25 | 200 | - | 5 | 50 | 12…60 | <2,5 | - | <300 | <25 | >51 | <200 | - | 175 | -60...+125 |
Усоловні позначення електричних параметрів транзисторів:
• IК max — максимально допустимий постійний струм колектора транзизора.
• IК. И. max — максимально допустимий імпульсний струм колектора транзистора.
• UКЭR max — максимальна напруга між колектором і емітером за заданого струму колектора та опору в ланцюгу база-емітер.
• UКЭ0 max — максимальна напруга між колектором і емітером транзизора за заданого струму колектора та струму бази, рівною нулю.
• UКБ0 max — максимальна напруга колектор-база за заданого струму колектора та струму еміттера, що дорівнює нулю.
• UЭБ0 max — максимально допустима постійна напруга емітер-база під час струму колектора, рівною нулю.
• РК max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори.
• РК. Т. max — максимально допустима постійна потужність, що розсіюється на колекторі транзистори з тепловідведенням.
• h21Э — статичний коефіцієнт передавання струму біполярного транзистора.
• UКЭ нас. — напруга насичення між колектором і емітером транзизора.
• IКБО- зворотний струм колектора. Струм через колекторний перехід у разі заданої зворотної напруги колектор-база та розімкнутого виведення імітера.
• IЭБО- зворотний струм еміттера. Струм через евіттерний перехід у разі заданої зворотної напруги емітер-база та розімкнутого виведення колектора.
• IКЭR — зворотний струм колектор-емітер у разі заданої зворотної напруги колектор-емітер і опору в ланцюгу база-іміттер.
• f гр — гранічна частота коефіцієнта передавання струму.
• СК - ємність колекторного переходу.
• СЭ - ємність колекторного переходу.
• ТП max — максимально допустима температура переходу.
• Т max — максимально допустима температура довкілля.
Основні | |
---|---|
Тип транзистора | Біполярний |
Тип біполярного транзистора | P-N-P |
Матеріал корпусу | Металоскло |
Максимально допустима напруга колектор-емітер | 100 В |
Максимально допустимий струм колектора | 20 А |
Максимальна потужність розсіювання | 100 Вт |
Тип монтажу | Ручний монтаж |
Користувальницькі характеристики | |
Виробник | ЗАТ Кремній Маркетинг р. Брянськ |
Виконання | Дискретне |
PNP | POWER TRANSISTOR |
Технічний опис | завантажити PDF в специфікації |
- Ціна: 232,70 ₴
