Д9К випрямний діод германієвий (0,03A 30V)
- Готово до відправки
- Код: Д9К
4,10 ₴
Мінімальна сума замовлення на сайті — 50 ₴
- +380 (99) 648-45-68Vodafone (Viber)
- +380 (93) 703-79-79Life:) (Viber)
- +380 (94) 490-70-51Intertelecom мобільний
- +380 (44) 360-67-07Укртелеком міський (SIP)
Д9К
Діоди германієві, точкові.
Випускаються у скляному корпусі з гнучкими висновками.
Маркуються точками або кільцями на корпусі:
- Д9Б – червоними,
- Д9В – помаранчевими,
- Д9Г – жовтими,
- Д9Д – білими,
- Д9Е – блакитними,
- Д9Ж – зеленими,
- Д9І - двома жовтими,

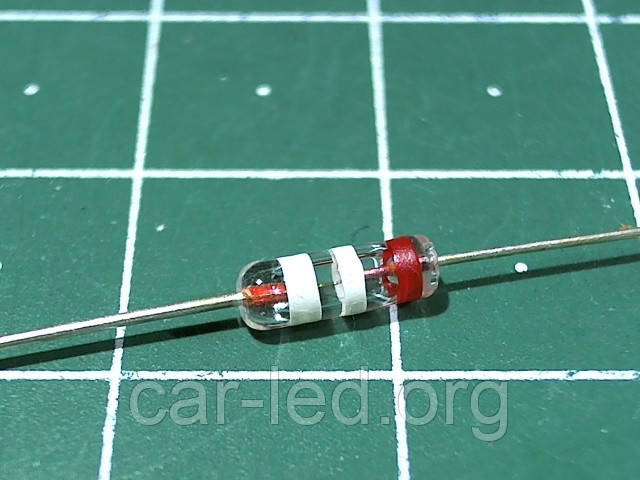

- Д9К - двома білими,
- Д9Л – двома зеленими,
- Д9М – двома блакитними.
Позитивний висновок позначається червоною точкою.
Маса діода трохи більше 0,3 р.
Технічні умови: аА0.336.473 ТУ.
Основні технічні характеристики діода Д9К:
• Uoбp max - Максимальна постійна зворотна напруга: 30 В;
• Inp max – Максимальний прямий струм: 30 мА;
• fд – робоча частота діода: 100 кГц;
• Unp - Постійна пряма напруга: не більше 1 В при Inp 60 мА;
• Ioбp - Постійний зворотний струм: не більше 60 мкА при Uoбp 30 В
Технічні характеристики діодів Д9Б, Д9В, Д9Г, Д9Д, Д9Е, Д9Ж, Д9І, Д9К, Д9Л, Д9М:
Тип
діода Uобр max Uобр імп max Iпр max Iпр імп max Uпр/Iпр Ioбр fд max t відр Cд Т
В мА мА В/мА мкА кГц нс пФ °C
Д9Б 10 - 40 125 1/90 250 100 - - -60...+70
Д9В 30 - 20 62 1/10 250 100 - - -60...+70
Д9Г 30 - 30 98 1/30 250 100 - - -60...+70
Д9Д 30 - 30 98 1/60 250 100 - - -60...+70
Д9Е 50 - 20 62 1/30 250 100 - - -60...+70
Д9Ж 100 - 15 48 1/10 250 100 - - -60...+70
Д9І 30 - 30 98 1/30 120 100 - - -60...+70
Д9К 30 - 30 98 1/60 60 100 - - -60...+70
Д9Л 100 - 15 48 1/30 250 100 - - -60...+70
Д9М 30 - 30 98 1/60 250 100 - - -60...+70
Умовні позначення електричних параметрів діодів:
• Uoбp max - Максимальна постійна зворотна напруга;
• Uобр імп max - Максимальна імпульсна зворотна напруга;
• Inp max - Максимальний (середній) прямий струм;
• Inp імп max - Максимальний імпульсний прямий струм;
• Uпр/Iпр - Постійна пряма напруга (Uпр) на діоді при заданому прямому струмі (Iпр) через нього;
• Iобр-Зворотний струм діода при граничній зворотній напрузі;
• fд max - Максимальна робоча частота діода;
• tвoc зр - Час зворотного відновлення;
• Сд - Загальна ємність діода;
• Т - температура навколишнього середовища.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Матеріал виготовлення | Кремній |
| Тип діода | Випрямляч |
| Призначення діода | Імпульсний |
| Максимальна постійна зворотна напруга | 50 В |
| Максимальна імпульсна зворотня напруга | 50 В |
| Максимальний зворотний струм | 10 мкА |
- Ціна: 4,10 ₴
