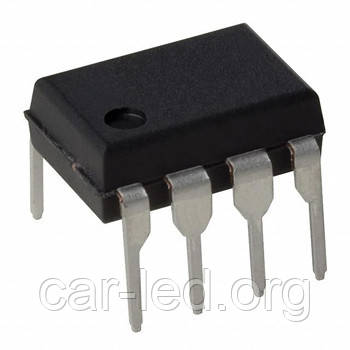

АОТ101АС Оптопара транзисторна двоканальна, що складається з епітаксійних випромінюючих діодів

АОТ101АС Оптопара транзисторна двоканальна, що складається з епітаксійних випромінюючих діодів

  • В наявності
  • Код: АОТ101АС

55,60 ₴

+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
АОТ101АС Оптопара транзисторна двоканальна, що складається з епітаксійних випромінюючих діодів
АОТ101АС Оптопара транзисторна двоканальна, що складається з епітаксійних випромінюючих діодівВ наявності
55,60 ₴
+380 (67) 979-41-03
Viber WhatsApp Telegram
  • +380 (99) 648-45-68
    Vodafone (Viber)
  • +380 (93) 703-79-79
    Life:) (Viber)
  • +380 (94) 490-40-51
    Intertelecom мобільний
  • +380 (44) 360-67-07
    Укртелеком міський (SIP)
Опис
Характеристики
Інформація для замовлення

АОТ101АС
Оптопары транзисторные АОТ101АС, двухканальные, состоящие из эпитаксиальных излучающих диодов на основе соединения галлий-алюминий-мышьяк и кремниевых фототранзисторов.
Применяются для электронной коммутации однополярного тока с гальванической привязкой между входом и выходом.
Выпускаются в пластмассовом корпусе.
Масса прибора не более 3 г.
Тип корпуса: 2104.8 (DIP8).
Технические условия:  АДБК.432220.850 ТУ.

Некоторые электрические параметры.
- Входное напряжение при Iвх=15 мА,
   - не более ...... 1,7 В
   - типовое значение ...... 3,3 В
- Входное напряжение при Iвх=5 мА,
   - не более ...... 1,6 В
   - типовое значение ...... 1,2 В
- Выходное остаточное напряжение:
   - при Iвх=2,5 мА и Iвых=0,5 мА, не более ...... 0,4 В
   - типовое значение 0,2 В при Iвх=10 мА (для АОТ101АС при Iвых=1,5 мА, АОТ101БС при Iвых=10 мА), не более ...... 0,4 В
- Ток утечки па выходе при Iвх=0 и Uобр=10 В,
   - не более ...... 10 мкА
   - типовое значение ...... 1 мкА
- Сопротивление изоляции при Uиз=500 В,
   - не менее ...... 1011 Ом
   - типовое значение ...... 1012 Ом
- Время нарастания и спада выходного сигнала при Uком=10В, Iвх=10мА и Rн=100 Ом,
   - не более ...... 10 мкс
   - типовое значение ...... 3 мкс.

Предельные эксплуатационные данные.
- Коммутируемое напряжение ...... 15 В
- Обратное входное напряжение ...... 1,5 В
- Напряжение изоляции при Т=+25±10°С ...... 1,5 кВ
- Входной ток при Т=-10..+50°С ...... 20 мА

Технические характеристики транзисторных оптопар
АОТ101АС, АОТ101БС, АОТ101ВС, АОТ101ГС, АОТ101ДС, АОТ101ЕС, АОТ101ЖС, АОТ101ИС:

Наименование
транзисторной
оптопары
Значения электрических параметров транзисторных оптопар Предельные эксплуатационные характеристики ОКР
ВХ
(при I вх мА)
ВЫХ.ОСТ
(при I вх мА)
УТ.ВЫХ
(при U ком В)
ИЗ НАР
(при I вх мА)
СП
(при I вх мА)
ВХ ВХ.И ВХ.ОБР ВЫХ.КОМ ВЫХ ИЗ
В В мкА ГОм мкс мкс мА мА В В мА В °C
АОТ101АС <1,6 (5) <0,4 (5) <10 (10) >100 <10 <10 20 50 1,5 15 5 1500 -10…+70
АОТ101БС <1,6 (5) <0,4 (5) <10 (10) >100 <10 <10 20 50 1,5 15 10 1500 -10…+70
АОТ101ВС <1,6 (5) <0,4 (5) <10 (10) >100 <10 <10 20 50 1,5 15 5 1500 -10…+70
АОТ101ГС <1,6 (5) <0,4 (5) <10 (10) >100 <10 <10 20 50 1,5 15 5 1500 -10…+70
АОТ101ДС <1,6 (5) <0,4 (5) <10 (10) >100 <10 <10 20 50 1,5 15 10 1500 -10…+70
АОТ101ЕС <1,6 (5) <0,4 (5) <10 (10) >100 <10 <10 5 50 1,5 15 10 1500 -10…+70
АОТ101ЖС <1,6 (5) <0,4 (5) <10 (10) >100 <10 <10 5 50 1,5 30 30 1500 -10…+70
АОТ101ИС <1,6 (5) <0,4 (5) <10 (10) >100 <10 <10 5 50 1,5 15 15 1500 -10…+70


Условные обозначения электрических параметров транзисторных оптопар:
• U ВХ. - Входное напряжение.
• U ВЫХ. ОСТ. - Выходное остаточное напряжение.
• I УТ. ВЫХ. - Ток утечки на выходе оптопары.
• R ИЗ. - Сопротивление изоляции оптопары.
• t НАР. - Время нарастания выходного тока.
• t СП. - Время спада выходного тока.
• I ВХ. - Входной постоянный или средний ток.
• I ВХ. И. - Входной импульсный ток.
• U ВХ. ОБР. - Входное обратное напряжение.
• U ВЫХ. КОМ. - Выходное коммутируемое напряжение.
• I ВЫХ. - Выходной ток.
• U ИЗ. - Напряжение изоляции.
• T ОКР. - Рабочий диапазон температур окружающей среды.


Основні
ВиробникПротон
Тип мікросхемиОптрон
Тип корпусуDIP
Тип монтажуПід пайку
Виконання мікросхемиНапівпровідникове
Користувальницькі характеристики
Матеріал корпусуМетал, Металокераміка
Виробник:Fairchild Semiconductor
Технічний описзавантажити PDF в специфікації
